Description

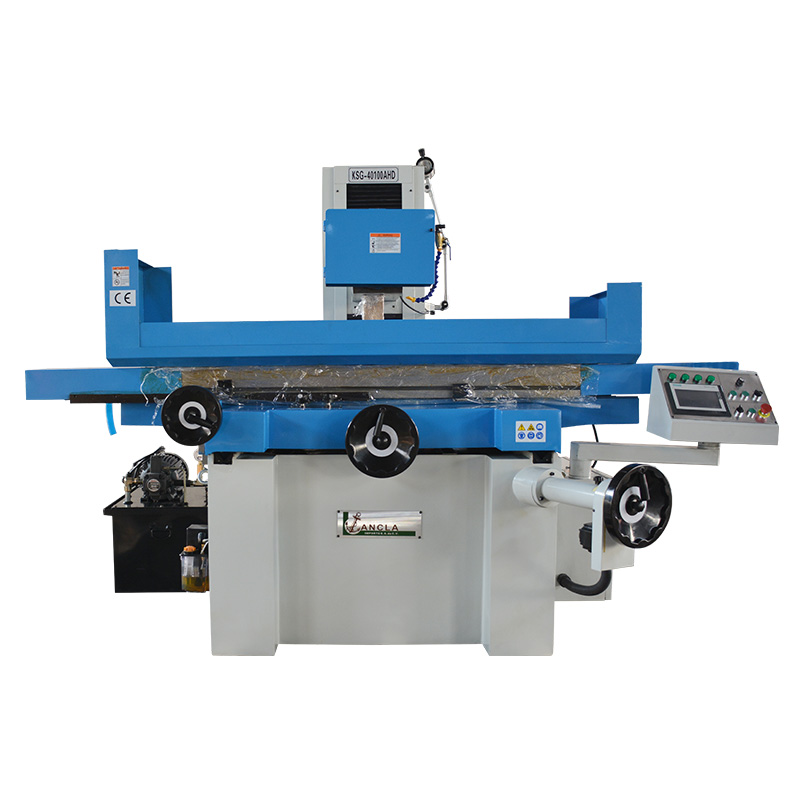

SGA40100AHD — высокоточный плоскошлифовальный станок, предназначенный для получения идеально ровных и гладких поверхностей на металлических деталях. Работа осуществляется с помощью вращающегося абразивного круга, который с исключительной точностью снимает микрослои материала, обеспечивая минимальные допуски и однородную чистоту поверхности.
Мощная и жёсткая конструкция станка в сочетании с автоматизированными системами управления и эффективной охлаждающей системой гарантирует стабильность и производительность в любых условиях. SGA40100AHD незаменим при изготовлении форм, механических компонентов и промышленных деталей, требующих безупречной отделки. Этот станок становится ключевым элементом цехов, стремящихся к высокой точности, максимальной эффективности и повторяемости результатов в шлифовальных процессах.
Технические характеристики плоскошлифовального станка SGA40100AHD
| Спецификация | SGA-40100AH/AHR/AHD | |
|---|---|---|
| Размер стола (Ш×Д) | 406×1005 mm | |
| Макс. продольное перемещение | 1130 mm | |
| Макс. поперечный ход станка | 450 mm | |
| Макс. расстояние от центра шпинделя до стола | 550 mm | |
| Размер магнитного патрона | 400×1000 mm | |
| Скорость продольного перемещения стола | 7–23 m/min | |
| Поперечное перемещение стола | Автоподача | 0.1–8 m/min |
| Быстрая скорость | 990 mm/min | |
| Подача маховика | 0.02 mm/div. | |
| Вертикальное перемещение шлиф. головки |
Автоподача | -(H/R) 0.005/0.01/0.02/0.03/0.04/0.05 mm/stroke (D) |
| Быстрая скорость | -(H) 610; (R) 480; (D) mm/min | |
| Подача маховика | 0.005 mm/div. | |
| Шлифовальный круг | Скорость | 50 Hz — 1440 rpm 60 Hz — 1750 rpm |
| (OD×W×ID) Размер | Φ350×40×Φ127 mm | |
| Двигатель шпинделя | 5.5 kW | |
| Гидравлический двигатель | 2.2 kW | |
| Двигатель насоса охлаждения | 0.09 kW | |
| Двигатель подъёма | H 0.25; R 0.75; D (servo) kW | |
| Двигатель поперечной подачи | 0.04 kW | |
| Макс. грузоподъемность стола | 600 kg | |
| Общая номинальная мощность | 9 kW | |
| Шероховатость поверхности | Ra ≤ 0.25 μm | |
| Размер упаковки (Д×Ш×В) | 3420×2250×2230 mm | |
| G.w | 3900 kg | |
Основные характеристики
Она оснащена автоматической прерывистой поперечной подачей, продольной гидравлической трансмиссией, автоматическим контроллером шлифования PLC и серводвигателем, а также автоматической подачей шлифовальной головки вниз.
