Description
SGA4080AHR — это надёжный плоскошлифовальный станок, разработанный для обработки крупногабаритных и тяжёлых заготовок с максимально ровной и чистой поверхностью. Прочная станина и оптимизированная жёсткая конструкция минимизируют вибрации и обеспечивают стабильно высокое качество шлифования при интенсивной эксплуатации.
Модель оснащена компьютеризированной системой автоматической подачи по вертикали, что гарантирует точность глубины резания без дополнительного вмешательства оператора. Параллельный приспособитель с микрометрической настройкой позволяет быстро и точно восстанавливать геометрию круга. Магнитная крепёжная плита с демагнитизирующим устройством обеспечивает надёжное удержание заготовок, а двухкоординатная цифровая индикация отображает ключевые параметры обработки в реальном времени, ускоряя переналадку и повышая производительность. SGA4080AHR идеально интегрируется в современные производственные линии, где важны автоматизация, точность и бесперебойность процесса.
Технические характеристики плоскошлифовального станка SGA4080AHR
| Спецификация | SGA-4080AH/AHR/AHD | |
|---|---|---|
| Размер стола (Ш×Д) | 406×800 mm | |
| Макс. продольное перемещение | 910 mm | |
| Макс. поперечный ход станка | 450 mm | |
| Макс. расстояние от центра шпинделя до стола | 550 mm | |
| Размер магнитного патрона | 400×800 mm | |
| Скорость продольного перемещения стола | 7–23 m/min | |
| Поперечное перемещение стола | Автоподача | 0.1–8 mm/min |
| Быстрая скорость | 990 mm/min | |
| Подача маховика | 0.02 mm/div. | |
| Вертикальное перемещение шлифовальной головки |
Автоподача | – (H/R mode) 0.005/0.1/0.02/0.03/0.04/0.05 mm/stroke (D mode) |
| Быстрая скорость | – (H mode) 610; (R mode) 480; (D mode) | |
| Подача маховика | 0.005 mm/div. | |
| Шлифовальный круг | Скорость | 50 Hz — 1450 rpm 60 Hz — 1750 rpm |
| (OD×W×ID) Размер | Φ350×40×Φ127 mm | |
| Двигатель шпинделя | 5.5 kW | |
| Гидравлический двигатель | 2.2 kW | |
| Двигатель насоса охлаждения | 0.09 kW | |
| Двигатель подъёма | H — 0.25 kW; R — 0.75 kW; D (servo) | |
| Двигатель поперечной подачи | 0.04 kW | |
| Макс. грузоподъемность стола | 500 kg | |
| Общая номинальная мощность | 9 kW | |
| Шероховатость поверхности | Ra ≤ 0.25 μm | |
| Размер упаковки (Д×Ш×В) | 2720×2265×2250 mm | |
| G.w | 3600 kg | |
Основные характеристики
- Отдельный гидравлический блок с теплообменником устраняет вибрации и термическую деформацию.
- Закаленные и полированные направляющие стола поперечные и продольные. Контрнаправляющие с покрытием Durcite-B обеспечивают высокую жесткость и низкое трение.
- Продольная направляющая стола V-образная, поперечная направляющая стола двойная V
- Автоматизированная компьютерная подача с помощью ускоренной подачи на высоту заготовки, регулируемый ход черновой и чистовой обработки поверхности, автоматический возврат в исходное положение в конце программы.
- Осевые и радиальные подшипники в шлифовальном шпинделе зажаты без зазора.
- Отожженное основание станка гарантирует высокую точность.
- Прочные арматуры и толстые стенки обеспечивают жесткость.
- Цифровая автоматическая вертикальная подача плоскошлифовального станка оснащена серводвигателем.

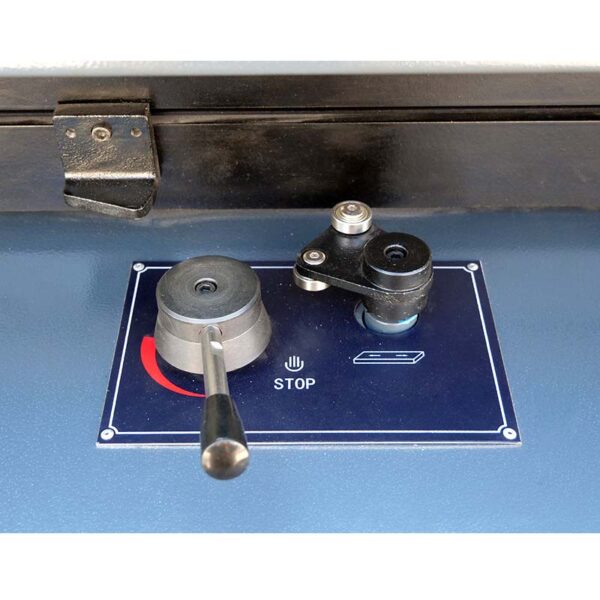

- Концевые упоры позволяют регулировать продольное и поперечное перемещение.
- Современная гидравлическая система гарантирует плавное перемещение стола даже при высокой рабочей нагрузке.
