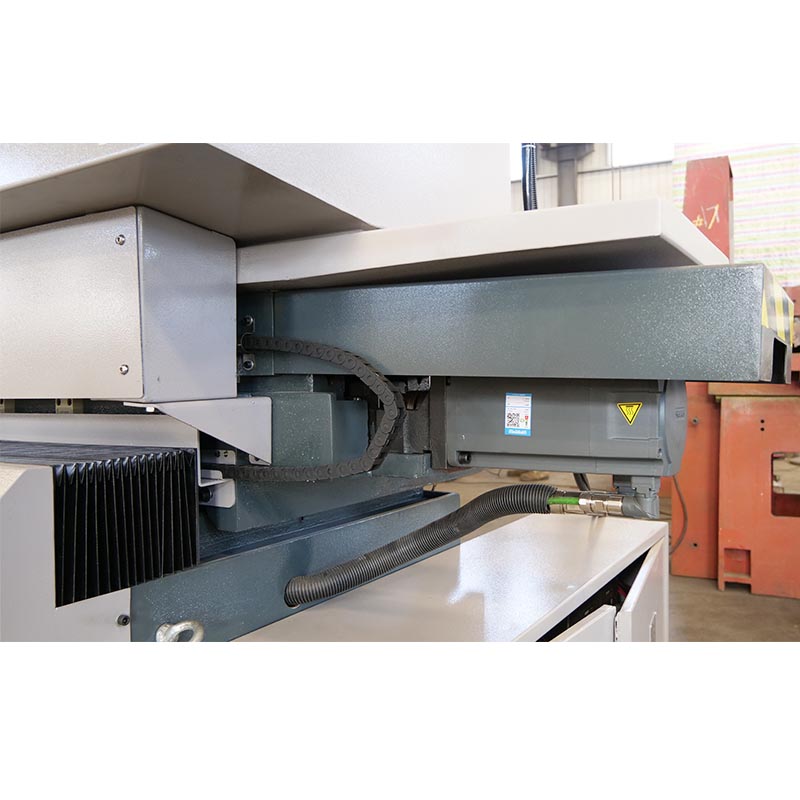

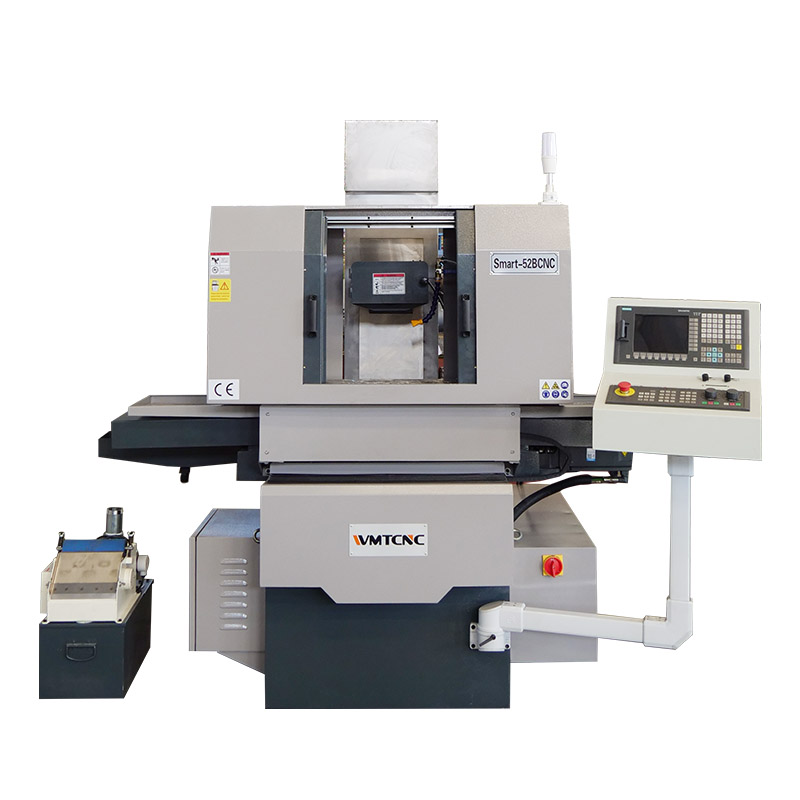

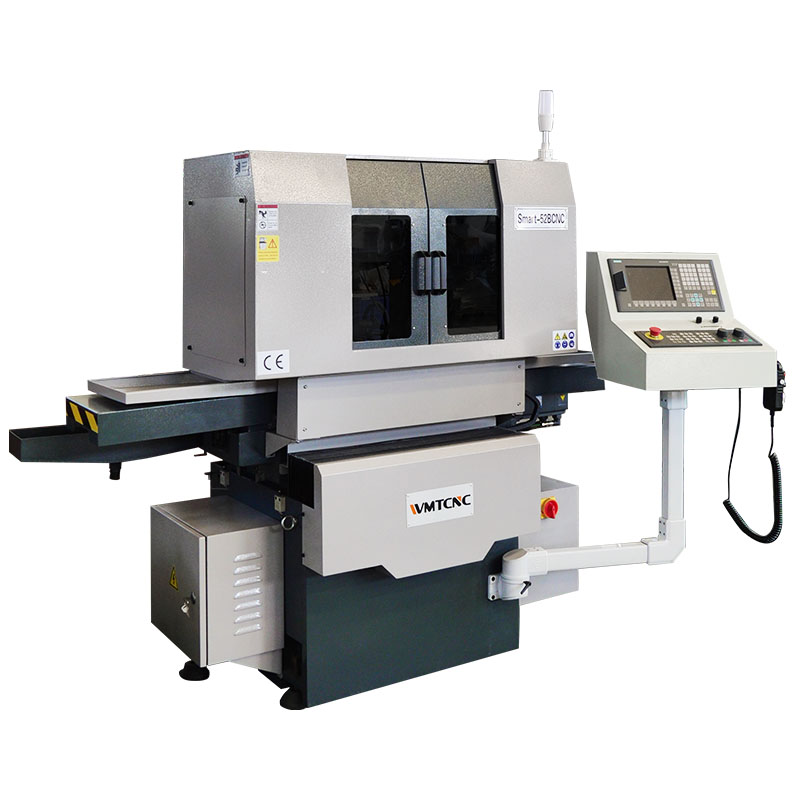

Шлифовальный станок Smart-52BCNC сочетает в себе передовые технологии ЧПУ и механическую надёжность, позволяя выполнять высокоточное трёхкоординатное плоскошлифование с минимальными люфтами. Шариковинтовая передача продольного перемещения стола гарантирует плавность хода и повторяемость результатов в любых режимах работы. Цельное литое Т‑образное основание обеспечивает исключительную жёсткость конструкции, устойчивость геометрии и надёжность при высоких нагрузках.
Двойные V‑образные направляющие с покрытием Turcite‑B, доведённые вручную, надёжно поддерживают стол по всей длине хода, исключая возможный вылет и преждевременный износ направляющих. Такая комбинация решения снижает вибрации и повышает стабильность процесса шлифования. Благодаря этим особенностям Smart-52BCNC идеально подходит для деликатной обработки боковых поверхностей, где критичны ровность, чистота и однородность шлифовального слоя. Эргономичный дизайн облегчает доступ к узлам, упрощая обслуживание и настройку, что делает станок удобным и эффективным инструментом на любом современном производстве.
Технические характеристики плоскошлифовального станка Smart-52BCNC
| Технические характеристики | Smart-52BCNC |
|---|---|
| Размеры стола | 250 x 520 mm |
| Количество/ширина Т-образных пазов | 1 / 14 mm |
| Магнитная зажимная пластина | 250 x 500 mm |
| Максимальный продольный ход | 560 mm |
| Максимальный поперечный ход | 260 mm |
| Максимальное расстояние шпиндель/стол | 450 mm |
| Максимальный вес заготовки* | 150 kg |
| Шлифовальный круг | 200 x 20 x 31,75 mm |
| Скорость вращения стола, серводвигатель переменного тока | 5 – 18 m/min |
| Автоматическая поперечная подача | 4 m/min |
| Ускоренная поперечная подача | 4 m/min |
| Деление шкалы на маховике | 0.001/0.01 mm |
| Автоматическая вертикальная подача | 0.001 / 0.01 mm |
| Ускоренная вертикальная подача | 4 m/min |
| Мощность двигателя шлифовального шпинделя | 2.2 kW |
| Частота вращения шпинделя | 2850 rpm |
| Мощность двигателя продольной подачи | 15 N/M |
| Мощность двигателя вертикальной подачи | 5.3 N/M |
| Мощность двигателя поперечной подачи | 5.3 N/M |
| Габариты (Д×Г×В) | 2050 x 1600 x 2220 mm |
| Вес примерно* (с магнитной пластиной) | 2000 kg |
Основные характеристики
- Контрнаправляющие с пластиковым покрытием по осям X и Y обеспечивают низкий эффект прерывистого скольжения.
- Продольные направляющие стола с V-образным профилем, поперечные направляющие стола с двойным V-образным профилем.
- Шпиндель оснащен осевыми и радиальными подшипниками с предварительным натяжением, без зазоров.
- Прочная конструкция с надежной опорой обеспечивает высокую стабильность.
- Автоматическая подача с цифровым управлением и серводвигателем.

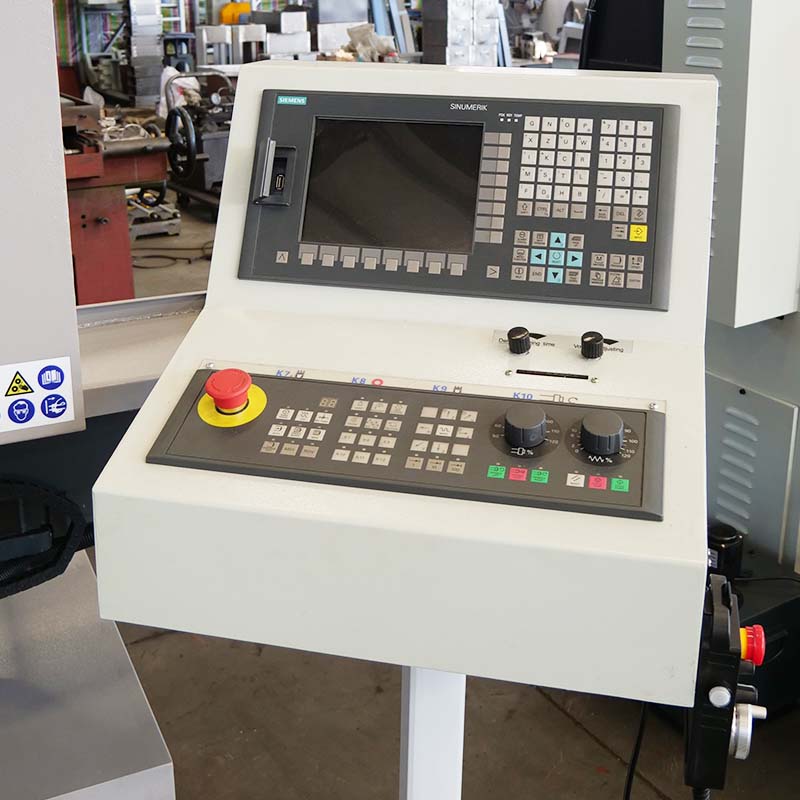

- Современная система ЧПУ гарантирует плавное перемещение стола даже при высокой рабочей нагрузке.
- Подача осуществляется ускоренным ходом на нужную высоту заготовки, регулируется для чистовой обработки и искрообразования, автоматический подъем в конце программы.
- Регулируемое продольное и поперечное перемещение стола с помощью концевых упоров.
