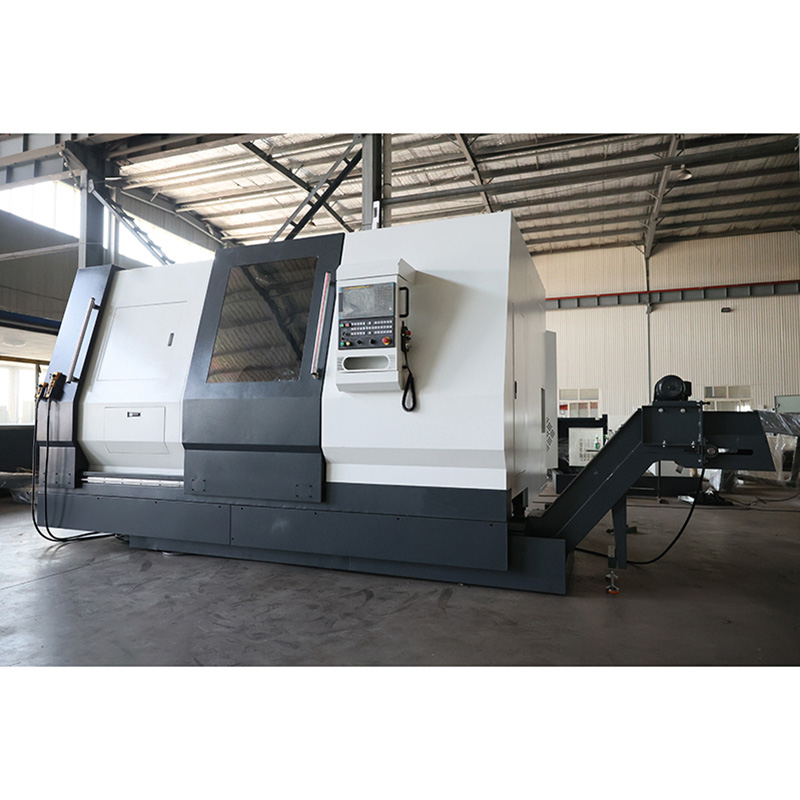

Станок SQK38Ax1500 — это современное решение для предприятий, требующих безупречного качества и надёжности при обработке труб и металлических заготовок. Благодаря продуманной конструкции и интеграции передовых систем ЧПУ он обеспечивает стабильную точность резьбонарезания даже при серийном производстве. Особое внимание уделено жёсткости станка и оптимальной компоновке узлов, что снижает вибрации и продлевает срок службы режущего инструмента.
В комплектации предусмотрены надёжные системы подачи и автоматизированного управления, упрощающие настройку и минимизирующие время простоя. Эта модель отлично подходит для работы в нефтегазовой отрасли и машиностроении, где высочайшие требования к качеству поверхности и геометрической точности критичны. Применение SQK38Ax1500 позволяет значительно повысить эффективность производства и обеспечить конкурентное преимущество на рынке.
Технические характеристики трубонарезного станка с ЧПУ SQK38Ax1500
| Технические характеристики | ЕДИНИЦА ИЗМЕРЕНИЯ | SQK38A×1500 |
|---|---|---|
| Габаритная грузоподъёмность станины | ||
| Макс. диаметр обработки над станиной | мм | 850 |
| Макс. диаметр обработки над суппортом | мм | 650 |
| Макс. длина заготовки | мм | 1500 |
| Максимальный диаметр обработки | мм | Shafts 630 Discs 750 |
| Угол наклона станины | ° | 45 |
| Макс. грузоподъёмность | T | 2 |
| Отверстие в шпинделе | мм | 380 |
| Тип шпинделя | Short cylindrical connection | |
| Макс. диаметр обработки заготовки | мм | 370 |
| Режим скорости вращения шпинделя | Hydraulic two-speed | |
| Диапазон скорости вращения шпинделя | об/мин | 20–600 |
| Мощность двигателя шпинделя | кВт | 37 |
| Макс. ход по осям X/Z | мм | X: 410 Z: 1550 |
| Ускоренный ход по осям X/Z | мм/мин | 10000/10000 |
| Диаметр пиноли задней бабки | мм | 180 |
| Ход пиноли задней бабки | мм | 160 |
| Конус пиноли | Morse NO.6 | |
| Модель револьверной головки | Horizontal 8-station turret | |
| Размер хвостовика инструмента | мм | 32×32 |
| Патент | Electric compound chuck | |
| Габариты станка (Д×Ш×В) | мм | 4200×1950×2680 |
| Вес станка | T | 20 |
Основные характеристики
- Цельная конструкция наклонной станины обеспечивает максимальную стабильность обработки при тяжёлой обработке резанием.
- Конструкция направляющих коробчатого типа обеспечивает высокую жёсткость, минимальную вибрацию при резке и меньший износ инструмента.
- Большое отверстие шпинделя, высокая проходимость, передний и задний двойные патроны для надёжного зажима заготовки.
- Можно выполнять несколько операций за один зажим, обеспечивая высокую точность обработки и высокую производительность.
