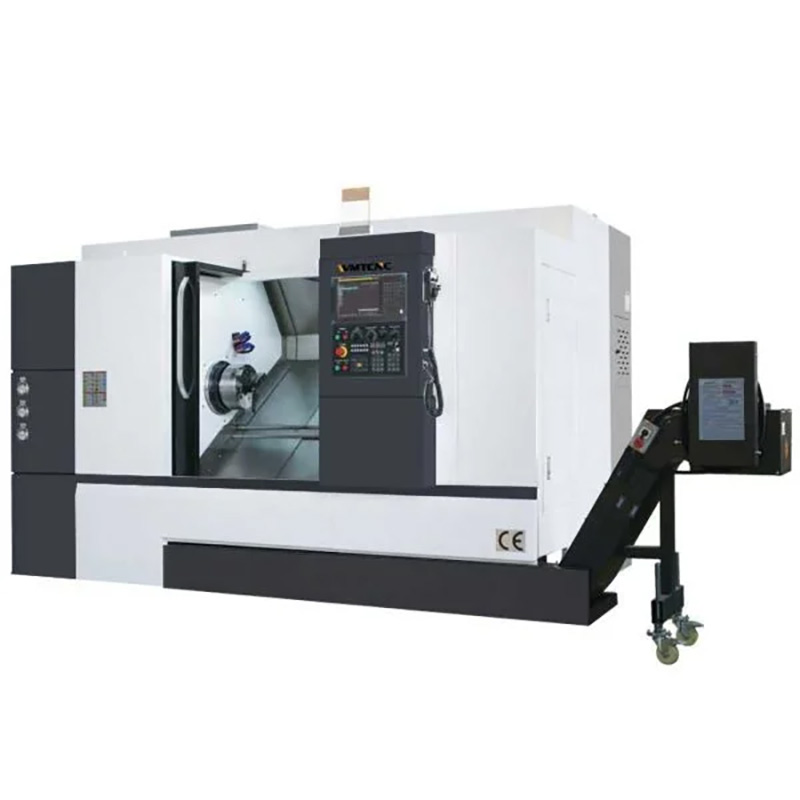

Токарный станок с ЧПУ SWL12-1000 создан для тех, кому важны гибкость настройки, выдающаяся жёсткость и непревзойдённая термостабильность. Массивное литое основание с наклонной станиной «True Align» обеспечивает идеальное совмещение станины, передней бабки, револьвера и задней бабки в одной плоскости, что минимизирует тепловое расширение и повышает точность обработки.
Благодаря этой продуманной конструкции вибрации сводятся к минимуму, а плавность ходов остаётся на высоте даже при высоких нагрузках. SWL12-1000 сочетает в себе экономичность и высокую производительность, гарантируя превосходное качество поверхности и точность прецизионных деталей. Этот станок с оптимальным соотношением цены и качества идеально подходит для серийного выпуска сложных компонентов в условиях непрерывного процесса.
Технические характеристики токарного станка с ЧПУ и наклонной станиной SWL12-1000
| Технические характеристики | SWL12/1000 | |
|---|---|---|

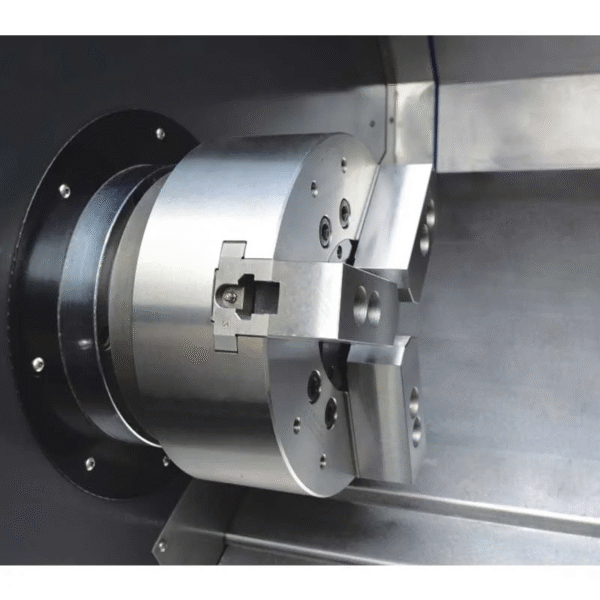

| Размер патрона | 12″, 15″ | |
| Макс. диаметр над станиной | φ530 mm, φ570 mm | |
| Макс. длина заготовки | 750, 900, 1600, 1800 mm | |
| (C2C 750, 1000, 1600, 2000) mm | ||
| Макс. диаметр над суппортом | φ280 mm, φ360 mm | |
| Отверстие в шпинделе | φ105 mm | φ120 mm |
| Макс. диаметр сквозного отверстия | φ91 mm | φ110 mm |
| Передний конец шпинделя | A2-8, A2-11 | |
| Скорость шпинделя | 1800 rpm | 1000 rpm |
| Мощность главного двигателя | 11/15 kW, 15/18.5 kW | |
| Перемещение по оси X | 280 mm | |
| Перемещение по оси Z | 750, 1000, 1600, 2000 mm | |
| Ускоренное перемещение X/Z | 15/20 m/min | |
| Высота центра револьвера | 100 mm | |
| Кол-во позиций револьвера | 8, 12 | |
| Размер хвостовика инструмента | 25×25 mm | |
| Тип задней бабки | Hydraulic, HPT, SST | |
| Конус пиноли ЗБ | MT5 | |
| Перемещение пиноли ЗБ | 150 mm | |
| Перемещение ЗБ | 100–750, 1000, 1600, 1800 mm | |
| Угол наклона станины | 35° | |
| Тип направляющих | LM | |
| Мощность (другое) | 20 kVA | |
| Габариты (Д×Ш×В) | 3350×2000×2350 mm | |
| Масса станка | 5900 kg | |
Основные характеристики
- Наклонная станина, задняя бабка, линейные направляющие.
- Наклонная станина минимизирует влияние теплового расширения на точность обработки.
- Наклон станины на 35 градусов более удобен для обработки металлолома.
- Это обеспечивает оптимальное сочетание высокой точности, большой грузоподъемности, хорошей скорости и большей долговечности.
- Повышенная водостойкость и устойчивость к металлолому.
- Лучшая динамика и более высокая точность.
- Повышенная универсальность и автоматизация токарного станка.
