Description

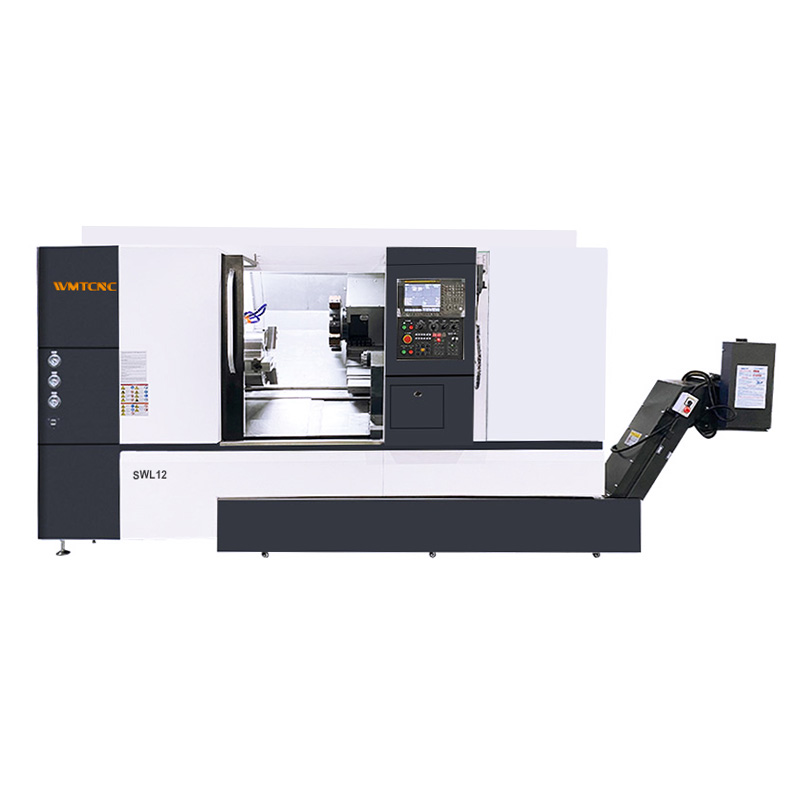

Станок с ЧПУ SWL12 представляет собой высокопроизводительное горизонтальное решение, созданное для максимальной гибкости настройки, выдающейся жёсткости и превосходной термостабильности. Благодаря массивному чугунному основанию с инновационной наклонной станиной True Align узлы станка — станина, передняя бабка, револьверная головка и задняя бабка — выровнены в одной плоскости, что эффективно снижает тепловые деформации. Такая конструкция обеспечивает повышенную точность обработки, минимальную усадку при продолжительной эксплуатации и более плавный ход узлов.
SWL12 сочетает в себе высокую надёжность и экономичность, позволяя выпускать детали с безупречной поверхностью. Оптимизированная жесткость и стабильность работы делают этот станок идеальным решением для предприятий, стремящихся к качественной и эффективной металлообработке. Дополнительные преимущества конструкции True Align проявляются в повышенной жесткости и стабильной работе узлов, что упрощает обслуживание и снижает эксплуатационные затраты. Пользователи отмечают высокую экономичность SWL12 и возможность интеграции в автоматизированные производственные линии.
Детали машины
 |
 |

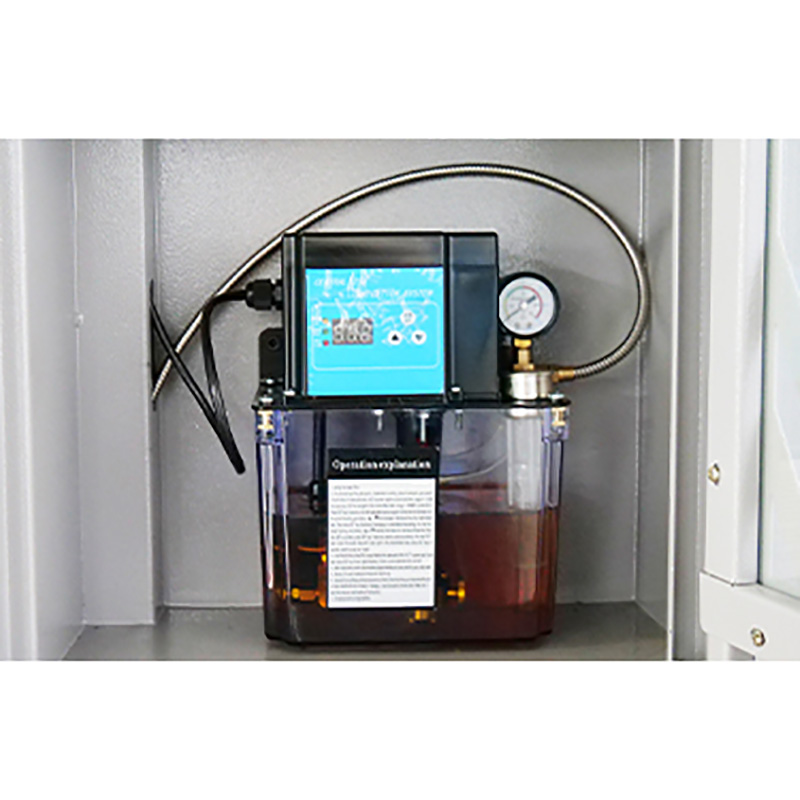

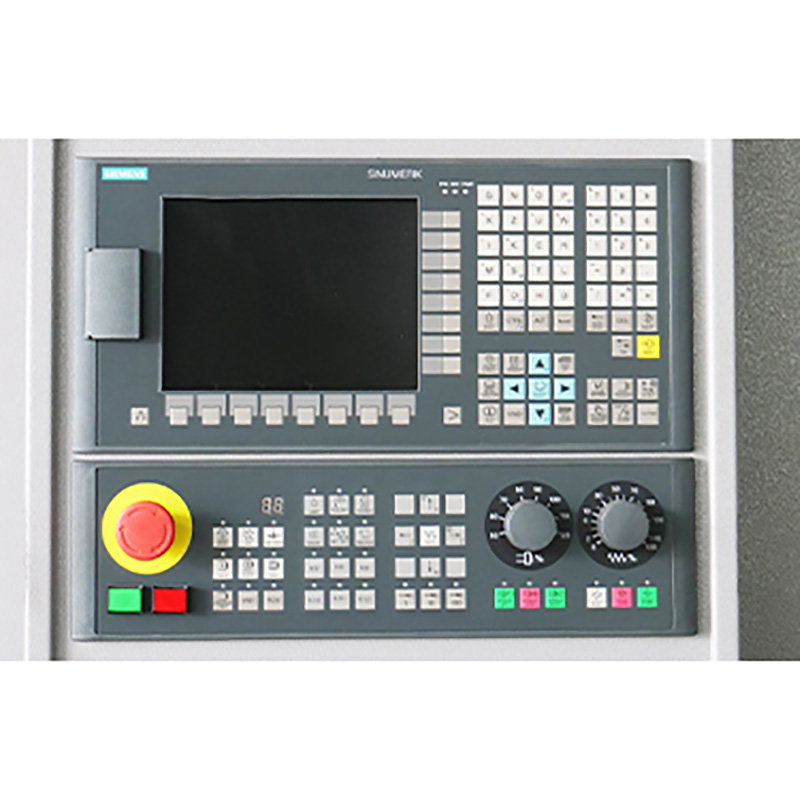

| Контроллер ЧПУ | Система смазки |
 |
 |
| Электрический штурвал | Электрический шкаф |
Технические характеристики токарного станка с ЧПУ с наклонной станиной SWL12
| Технические характеристики | SWL12 | |
|---|---|---|
| Вместимость | ||
| Размер патрона | 12″, 15″ | |
| Макс. диам. поворота над станиной | φ530, 570 mm | |
| Макс. длина заготовки | 750, 900, 1600, 1800 mm (C2C 750, 1000, 1600, 2000 mm) | |
| Макс. диам. поворота над ползуном | φ280, 360 mm | |
| Шпиндель | ||
| Отверстие шпинделя | φ105 mm | φ120 mm |
| Макс. диаметр сквозного отверстия | φ91 mm | φ110 mm |
| Шпиндель (нарезь) | A2-8 | A2-11 |
| Диапазон частоты вращения шпинделя | 1800 rpm | 1000 rpm |
| Мощность главного двигателя | 11/15 kW, 15/18.5 kW | |
| Ось | ||
| Ход оси X | 280 mm | |
| Перемещение по оси Z | 750, 1000, 1600, 2000 mm | |
| Быстрое перемещение X/Z | 15/20 m/min | |
| Револьверная головка | ||
| Высота центра | 100 mm | |
| Инструментальные станции | 8, 12 position | |
| Размер хвостовика инструмента | 25×25 mm | |

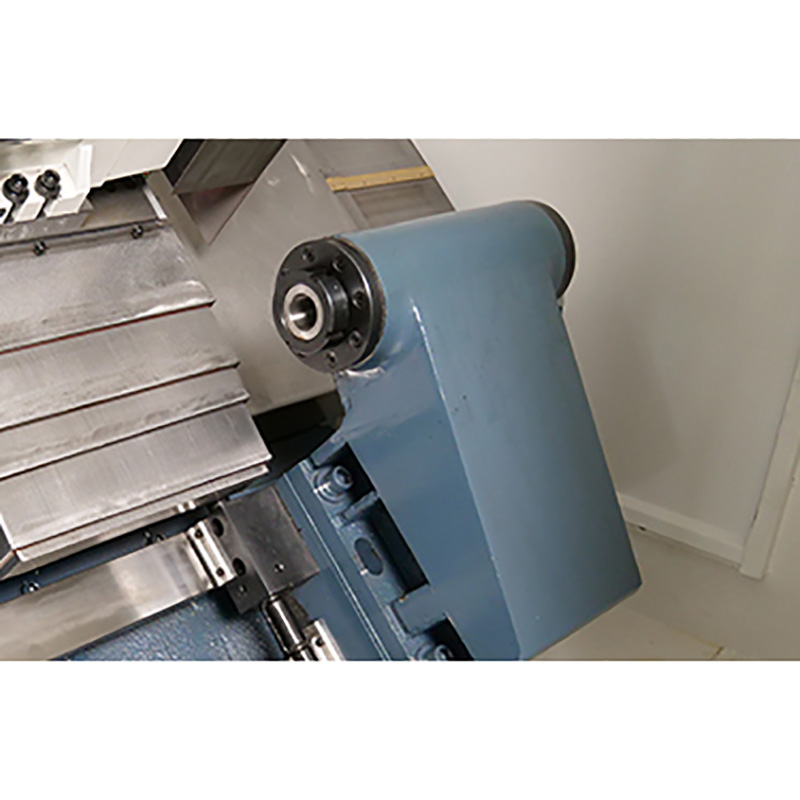

| Задняя бабка | ||
| Тип задней бабки | Hydraulic, HPT, SST | |
| Конусность пиноли задней бабки | MT5 | |
| Ход пиноли задней бабки | 150 mm | |
| Ход задней бабки | 100–750, 1000, 1600–1800 mm | |
| Конструкция | ||
| Степень наклона станины | 35° | |
| Тип направляющей | LM | |
| Другие | ||
| Мощность | 20 kVA | |
| Габариты (Д×Ш×В) | 3350×2000×2350 mm | |
| Масса машины | 5900 kg | |
Основные характеристики
- Наклонная станина, задняя бабка, линейная направляющая.
- Настоящая наклонная станина минимизирует влияние теплового расширения на точность.
- Наклон станины на 35 градусов более удобен для металлолома.
- Он реализует оптимизированное сочетание высокой точности, высокой несущей способности, хорошей скорости работы и более долговечен.
- Лучшая водостойкость и устойчивость к металлолому.
- Лучшая динамика и более высокая точность.
- Повышение универсальности и автоматизации токарного станка.
