SWL450S/650 Высокоточный токарный центр с ЧПУ

Description

Стандартная комплектация с цилиндрическими роликовыми направляющими линейного перемещения большой грузоподъемности, предварительно нагруженным высококачественным шарико-винтовым приводом, подшипниками NSK, шпинделем DDS, централизованной масляной смазкой, двухшпиндельный токарный станок с ЧПУ SWL450S-650 имеет модульную конструкцию и изготовлен с использованием только лучших деталей и материалов для легкой обработки максимальных мощностей.

Модели могут удовлетворить широкий круг пользователей: от новичков в цеховом производстве до групповых корпораций с опытными специалистами. Двухшпиндельный токарный станок с ЧПУ применяется в автоматическом производстве автозапчастей, устройств, электротехнических изделий, механических изделий и т. д.

Детали машины

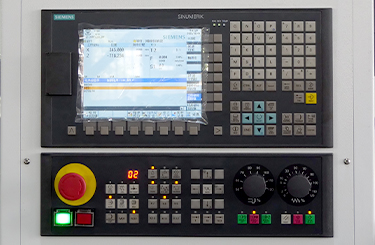

Станция ЧПУ	3 кулачковый патрон
Ввод программы обработки деталей удобен и практичен. Система ЧПУ в качестве опции: GSK, Siemens, Fanuc и другие.	Гидравлический 3-кулачковый патрон с точностью и повторяемостью обеспечивает устойчивую установку цилиндрических материалов.

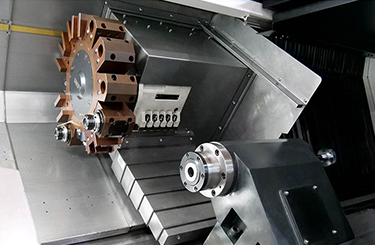

Гидравлическая задняя бабка	12 позиционная силовая турель
При обработке деталей вала используйте его центр для затягивания заготовки, чтобы обеспечить устойчивость.	Автоматическая смена и позиционирование инструмента в процессе обработки повышают производительность и снижают трудозатраты.

СПЕЦИФИКАЦИЯ ТОКАРНО-ФРЕЗЕРНОГО ОБРАБАТЫВАЮЩЕГО ЦЕНТРА С ЧПУ SWL450S-650

Спецификация		Единица	SWL450S/650
Мощность	Макс. диаметр обработки	мм	320
	Макс. длина заготовки	мм	650
	Макс. диаметр поворота над станиной	мм	600
	Макс. диаметр поворота над салазками	мм	360
Шпиндель	Гидравлический патрон/цанговый патрон	Дюйм	8
	Отверстие шпинделя	мм	Ø66
	Макс. диаметр сквозного отверстия	мм	Ø52
	Торец шпинделя	тип	A2-6
	Скорость вращения шпинделя	об/мин	4000
	Мощность главного двигателя	кВт	22/30
Противошпиндель	Гидравлический патрон/цанговый патрон	Дюйм	6
	Отверстие шпинделя	мм	Ø55
	Макс. диаметр сквозного отверстия	мм	Ø46
	Торец шпинделя	тип	A2-5
	Скорость вращения шпинделя	об/мин	5000
	Мощность главного двигателя	кВт	11/15
Ось	Перемещение по оси X	мм	250
	Перемещение по оси Z1/Z2	мм	650,*1000
	Перемещение по оси Y	мм	N/A
	Ускоренный ход по осям X/Z/Y	м/мин	20/20/N/A
Револьверная головка	Тип револьверной головки		BMT55
	Кол-во инструментов		12
	Размер хвостовика инструмента OD	мм	25X25
	Размер хвостовика расточного инструмента	мм	Ø32
	Макс. скорость приводного инструмента	об/мин	N/A
	Глубина расточки контршпинделя	мм	115,*145
Структура	Угол наклона станины	градус	35
	Тип направляющей	мм	LM
Другое	Вес (прибл.)	кг	5200
	Габаритные размеры (ДxШxВ)	мм	2900X1780X2050

Особенности

• Усовершенствованное литье основного корпуса станка с разумной конструкцией и оптимизированной компоновкой обеспечивает точность и надежность станка в течение длительного срока службы.
• Оси X, Z и E используют прецизионные линейные направляющие с большой компоновкой, прочной конструкцией и жесткой станиной станка для хорошей точности в долгосрочной перспективе.
• Высокоскоростной жесткий шпиндель и встроенный электрический контршпиндель обеспечивают высокую точность, высокую нагрузку и высокую скорость во время обработки.
• 12-позиционная двухпозиционная револьверная головка с двунаправленным позиционированием для быстрой смены инструмента и точного позиционирования.
• Прецизионные шарико-винтовые передачи с технологией предварительной нагрузки на обеих осях минимизируют тепловую деформацию, максимизируют точность передачи.
