Description

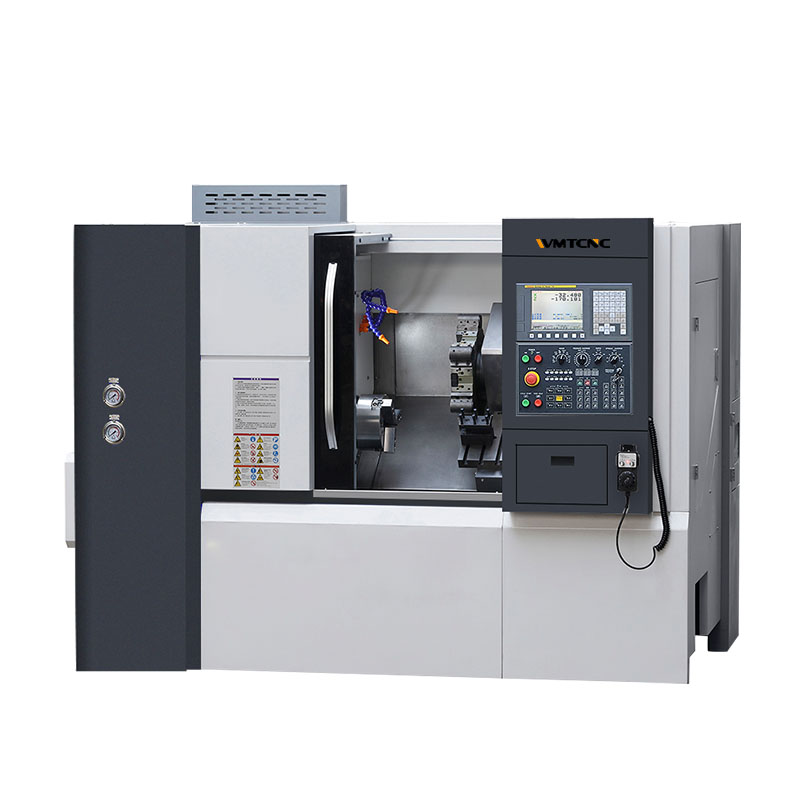

Станок с ЧПУ наклонной конструкции SWL6 представляет собой современное решение для прецизионной обработки деталей. Изящная наклонная станина позволяет снизить вибрации и повысить устойчивость при длительных циклах работы, обеспечивая стабильность качества. Эргономичный пульт управления с интуитивно понятным интерфейсом упрощает настройку технологических программ и ускоряет подготовку к производству. Конструкция оборудована системой самодиагностики, которая своевременно информирует о необходимости обслуживания, повышая надёжность и сокращая простой.
Цельный корпус со специальным демпферным покрытием снижает уровень шума и защищает механизмы от внешних воздействий. Станок прекрасно интегрируется в автоматические производственные линии, обеспечивая бесшовный обмен данными с периферийным оборудованием.
Детали машины
 |
 |

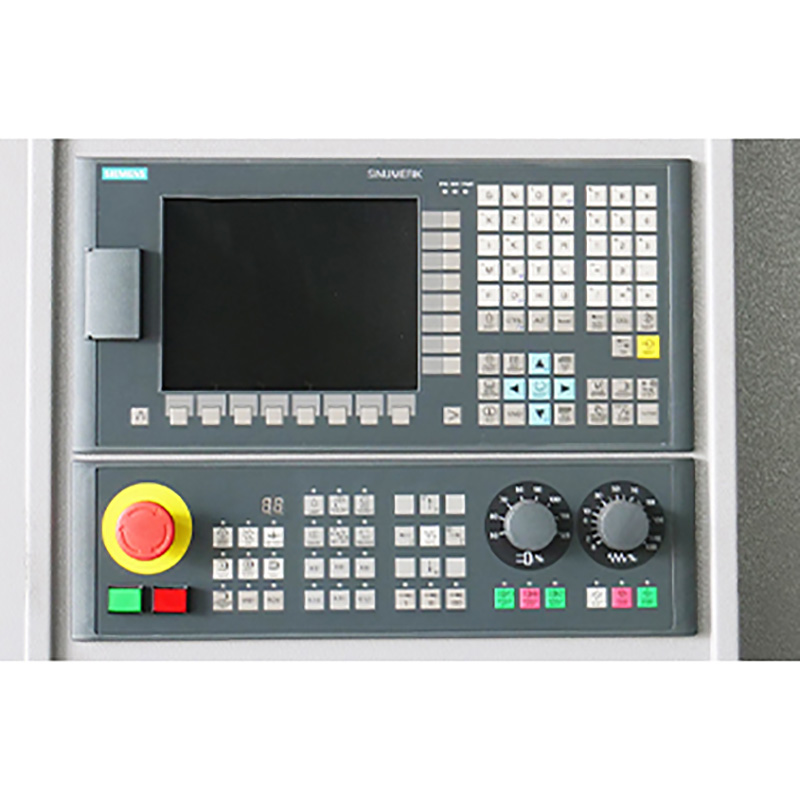

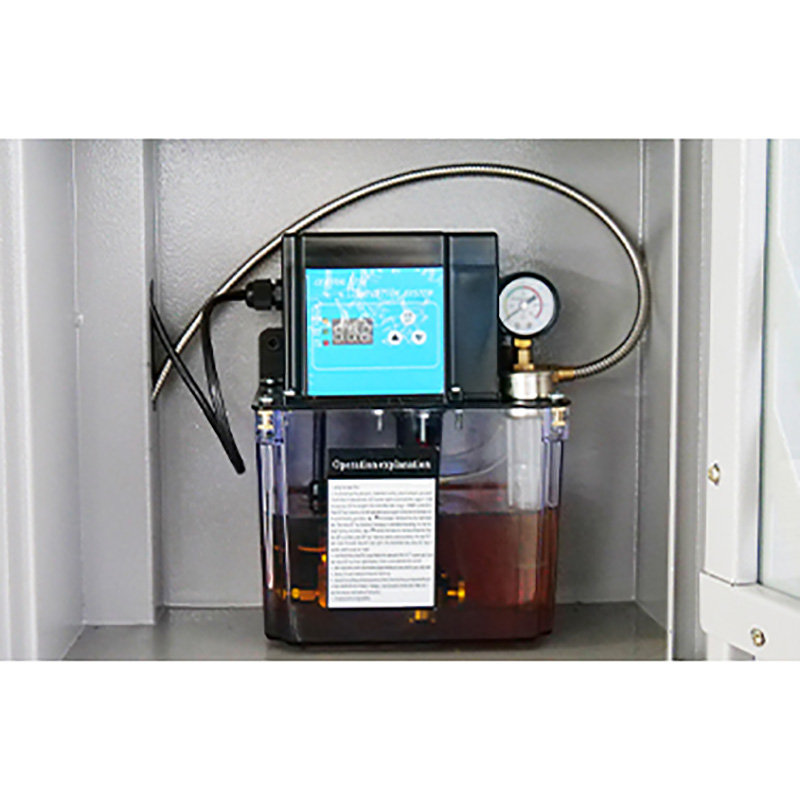

| Контроллер ЧПУ | Система смазки |
 |
 |

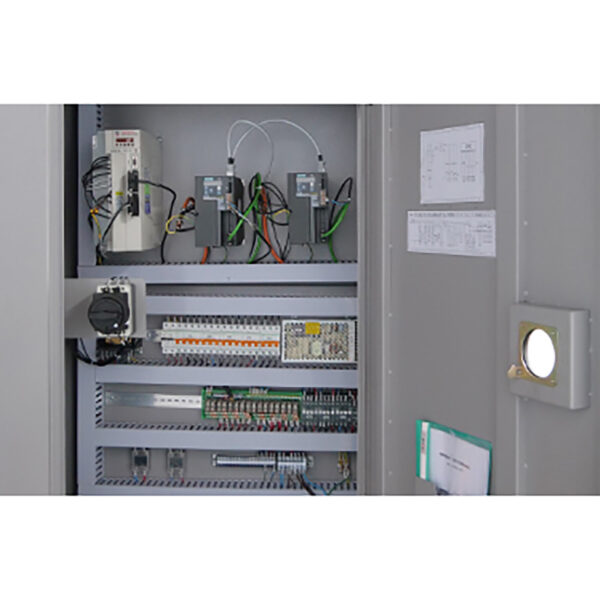

| Электрический штурвал | Электрический шкаф |
Благодаря оптимизации энергопотребления и рациональному распределению ресурсов, SWL6 становится экономичным и эффективным решением для современных предприятий. Инновационная система охлаждения поддерживает оптимальную температуру при интенсивной работе. Пользователь получает полный контроль над процессом благодаря расширенным опциям управления.
Технические характеристики токарного станка с ЧПУ с наклонной станиной SWL6
| Технические характеристики | SWL6 | |
|---|---|---|
| Вместимость | ||
| Размер патрона | 6”, 8” | |
| Макс. диам. поворота над станиной | φ400 mm | |
| Макс. длина заготовки | 300 mm (400 mm для 6”) | |
| Макс. диам. поворота над ползуном | φ220 mm | |
| Шпиндель | ||
| Отверстие шпинделя | φ55 mm | φ62 mm |
| Макс. диаметр сквозного отверстия | φ46 mm | φ52 mm |
| Наружная часть шпинделя | A2-5 | A2-6 |
| Скорость шпинделя | 4500 rpm | 4000 rpm |
| Мощность главного двигателя | 7.5/11 kW | |
| Ось | ||
| Ход оси X | 150 mm | |
| Ход оси Z | 300 mm, 400 mm (6”) | |
| Быстрый ход X/Z | 20/20 m/min | |
| Револьверная головка | ||
| Высота центра | 80 mm | |
| Инструментальные станции | 8, 12 поз. | |
| Размер хвостовика инструмента | 25×25, 20×20 mm | |

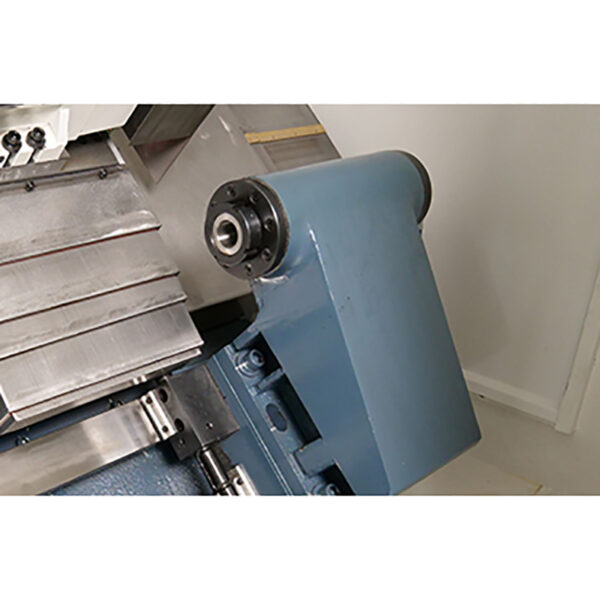

| Задняя бабка | ||
| Тип задней бабки | Hydraulic, HPT | |
| Конусность пиноли | MT4 | |
| Ход пиноли задней бабки | 90 mm | |
| Ход задней бабки | 80–300 mm | |
| Конструкция | ||
| Наклон станины | 35°, 45° | |
| Тип направляющей | LM | |
| Другие параметры | ||
| Мощность | 14 kVA | |
| Габариты (Д×Ш×В) | 2510×1910×2010 mm | |
| Масса машины | 2900 kg | |
