Description
Токарный станок с ЧПУ с наклонной станиной SWL8H сочетает в себе прочную конструкцию. Его наклонная конструкция станины способствует эффективному удалению стружки и потоку охлаждающей жидкости, сохраняя чистоту и надежность операций.
Разработанный для исключительной жесткости и минимальной вибрации, SWL8H обеспечивает постоянную отделку поверхности и повторяемую точность при длительных производственных циклах. Интуитивно понятный интерфейс упрощает настройку и изменение программ, сокращая время простоя и требования к обучению.
Детали машины
 |
 |

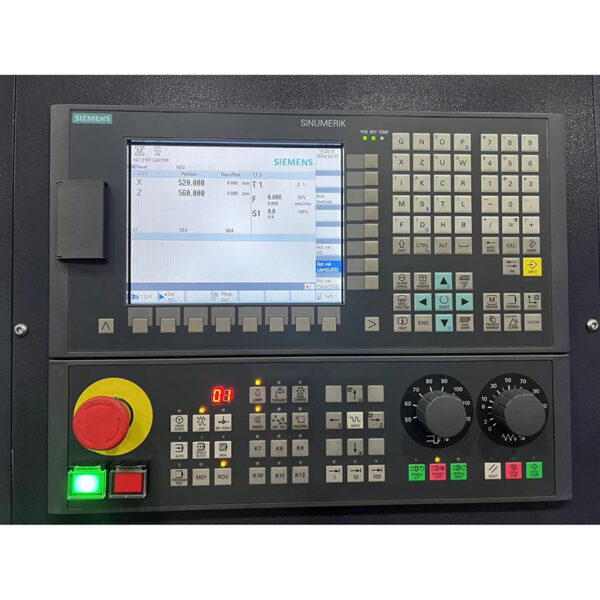

| Контроллер ЧПУ | Система смазки |
 |
 |
| Электрический штурвал | Электрический шкаф |
Эргономичный доступ к ключевым компонентам упрощает техническое обслуживание, а интегрированные функции безопасности защищают как оператора, так и станок. Идеально подходит для всего: от прототипирования до непрерывного серийного производства, SWL8H легко адаптируется к меняющимся потребностям цеха и легко интегрируется в автоматизированные производственные ячейки.

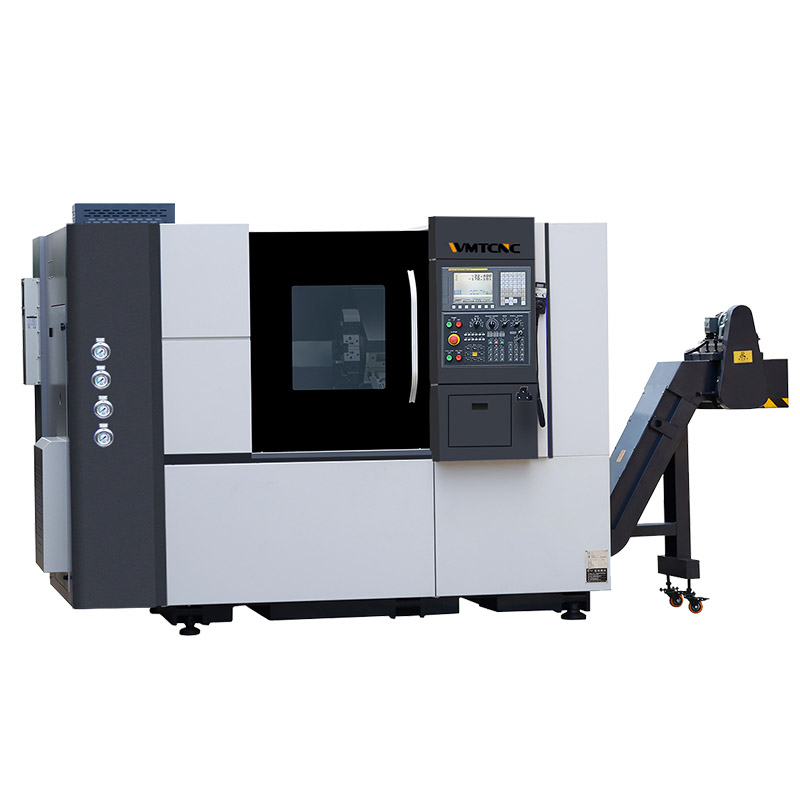

Технические характеристики токарного станка с ЧПУ с наклонной станиной SWL8H
| Технические характеристики | SWL8H | |
|---|---|---|
| Вместимость | ||

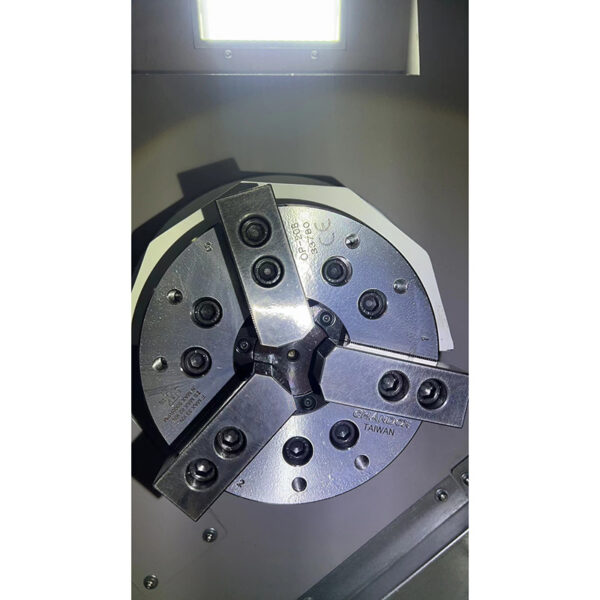

| Размер патрона | 8”, 10” | |
| Макс. диам. поворота над станиной | φ550 mm | |
| Макс. длина заготовки | 750 mm, 1100 mm | |
| Макс. диам. поворота над ползуном | φ360 mm | |
| Шпиндель | ||
| Отверстие шпинделя | φ62 mm | φ75 mm |
| Макс. диаметр сквозного отверстия | φ52 mm | φ65 mm |
| Шпиндель (нарезь) | A2-6 | A2-8 |
| Диапазон частоты вращения шпинделя | 4000 rpm | 3500 rpm |
| 2000 rpm | ||
| Мощность главного двигателя | 7.5/11 kW, 11/15 kW | |
| Ось | ||
| Ход оси X | 250 mm | |
| Перемещение по оси Z | 750 mm, 1100 mm | |
| Быстрый ход X/Z | 20/20 m/min | |
| Револьверная головка | ||
| Высота центра | 80 mm, 100 mm | |
| Инструментальные станции | 8, 12 position | |
| Размер хвостовика инструмента | 25×25 mm | |

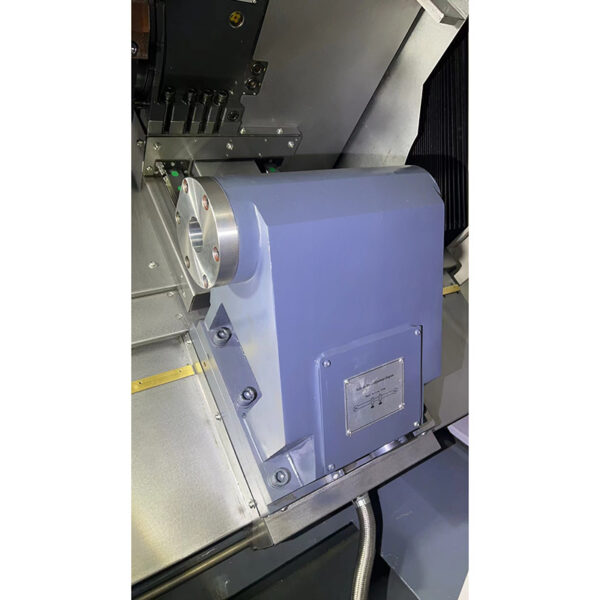

| Задняя бабка | ||
| Тип задней бабки | Hydraulic, SST, HPT | |
| Конусность пиноли задней бабки | MT3 | |
| Ход пиноли задней бабки | 150 mm | |
| Ход задней бабки | 750 mm, 1100 mm | |
| Конструкция | ||
| Степень наклона станины | 35° | |
| Тип направляющей | LM | |
| Другие | ||
| Мощность | 16 kVA, 18 kVA | |
| Габариты (Д×Ш×В) | 2960×1950×2200 mm | |
| Масса машины | 5200 kg | |
Основные характеристики
- Он чрезвычайно минимизирует влияние теплового расширения на точность.
- Наклонная станина на 35 градусов более удобна для железного лома.
- Он реализует оптимизированное сочетание высокой точности, высокой несущей способности, хорошей скорости работы и является более долговечным.
- Лучшая водостойкость и устойчивость к железному лому.
- Лучшая динамика и более высокая точность.
- Повышение универсальности и автоматизации токарного станка.
