Description

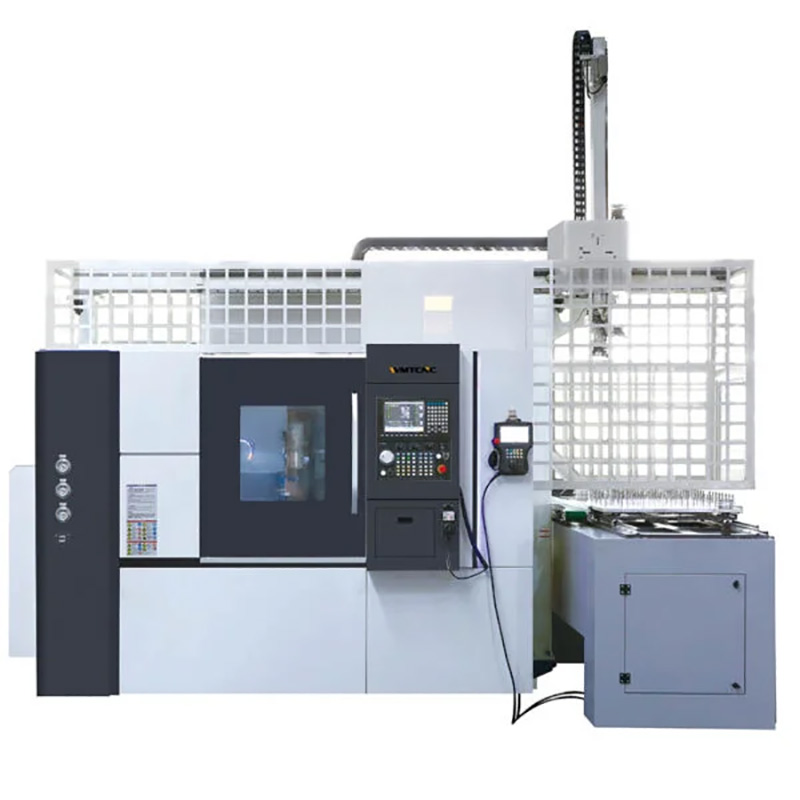

Двухшпиндельный токарный станок с ЧПУ SWL8S представляет собой эталон надёжности и гибкости в одном корпусе. В его стандартную комплектацию входят цилиндрические роликовые линейные направляющие повышенной прочности, высококлассный шарико-винтовой привод с предварительным натягом, подшипники ведущего мирового бренда и шпиндель DDS. Централизованная система смазки обеспечивает бесперебойную работу и минимальные простои.
Модульная конструкция SWL8S позволяет адаптировать станок под задачи как начинающих мастеров, так и крупных производственных команд. Благодаря тщательному отбору компонентов и материалов, эта модель идеально подходит для серийного выпуска автокомпонентов, электротехнических изделий и сложных механических узлов, сочетая высокую производительность с простотой эксплуатации.
Технические характеристики токарно-фрезерного станка с ЧПУ SWL8S
| Спецификация | SWL8S |
|---|---|
| Мощность | |
| Гидропатрон | 8″ |
| Макс. диаметр обработки над станиной | φ600 mm |
| Макс. диаметр обработки | φ320 mm |
| Макс. длина заготовки | 650,*900 mm |
| Макс. диаметр обработки над поверхностью | φ360 mm |
| Шпиндель | |
| Диаметр отверстия шпинделя | φ66 mm |
| Макс. диаметр сквозного отверстия | φ52 mm |
| Торец шпинделя | A2-6 |
| Макс. скорость шпинделя | 4000 rpm |
| Мощность главного двигателя | 22/30 kW |
| Противошпиндель | |
| Гидропатрон | 6″ |
| Диаметр отверстия шпинделя | φ55 mm |
| Макс. диаметр сквозного отверстия | φ46 mm |
| Торец шпинделя | A2-5 |
| Макс. скорость шпинделя | 5000 rpm |
| Мощность главного двигателя | 11/15 kW |
| Ось | |
| Перемещение по оси X | 250 mm |
| Перемещение по оси Z | 650,*900 mm |
| Перемещение по осям Z1/Z2 | 620,*870 mm |
| Перемещение по оси Y | N/A |
| Ускоренный ход по оси X | 20 m/min |
| Ускоренный ход по оси Z | 20 m/min |
| Ускоренный ход по оси Y | N/A |
| Револьверная головка | |
| Тип револьверной головки | BMT55 |
| Количество инструментов | 12 position |
| Размер хвостовика инструмента | 25×25 mm |
| Размер хвостовика расточного инструмента | φ40 mm |
| Макс. скорость приводного инструмента | N/A |
| Глубина растачивания контршпинделя | 115,*145 mm |
| Конструкция | |
| Угол наклона станины | 35 ̊ |
| Тип направляющих | LM |
| Задняя бабка | |
| Тип задней бабки | N/A |
| Конус пиноли задней бабки | N/A |
| Перемещение задней бабки | N/A |
| Другое | |
| Габаритные размеры (Д×Ш×В) | 3020×1950×2200 mm |
| Вес станка | 5200 kg |
Основные характеристики
- Усовершенствованная конструкция основного корпуса станка, литое исполнение, продуманная конструкция и оптимизированная компоновка обеспечивают точность и надежность станка в течение длительного срока службы.
- Оси X, Z и E оснащены прецизионными линейными направляющими с большим пролетом, прочной конструкцией и жесткой станиной, что обеспечивает высокую точность в течение длительного срока службы.

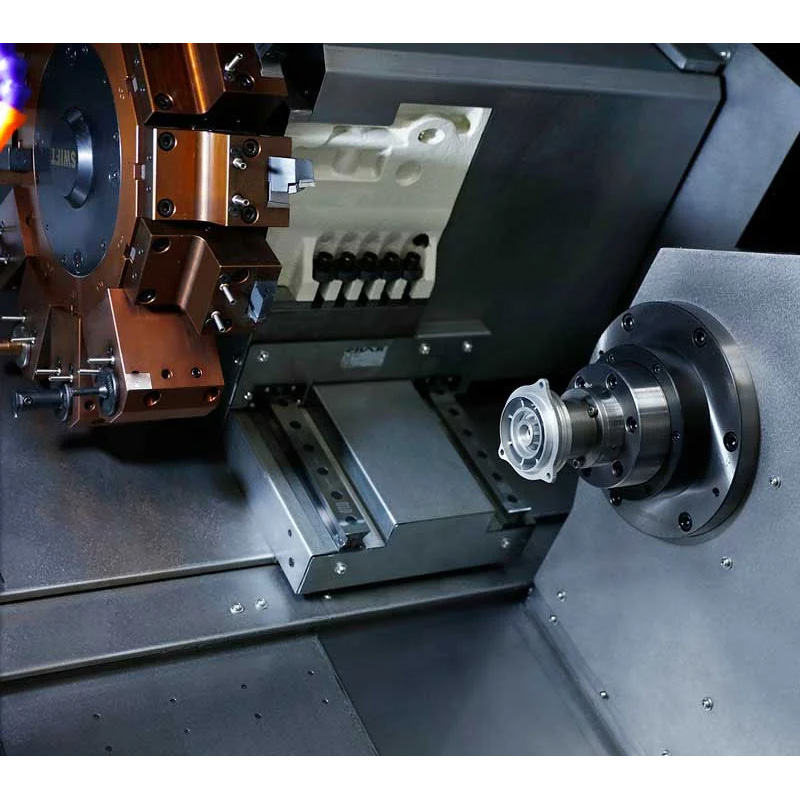

- Высокоскоростной шпиндель высокой жесткости и встроенный электрический контршпиндель обеспечивают высокую точность, высокую нагрузку и скорость обработки.

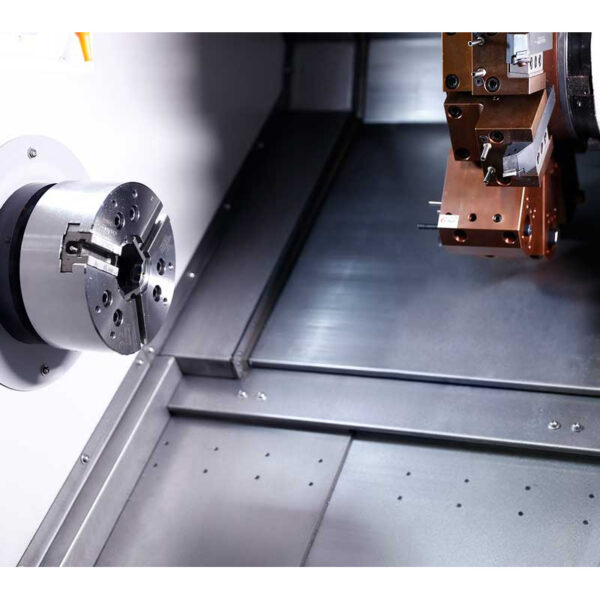

- 12-позиционная двухпозиционная револьверная головка с двунаправленным позиционированием обеспечивает быструю смену инструмента и точное позиционирование.
- Прецизионные шарико-винтовые передачи с предварительным натягом по обеим осям минимизируют тепловую деформацию и обеспечивают максимальную точность передачи.
