Description

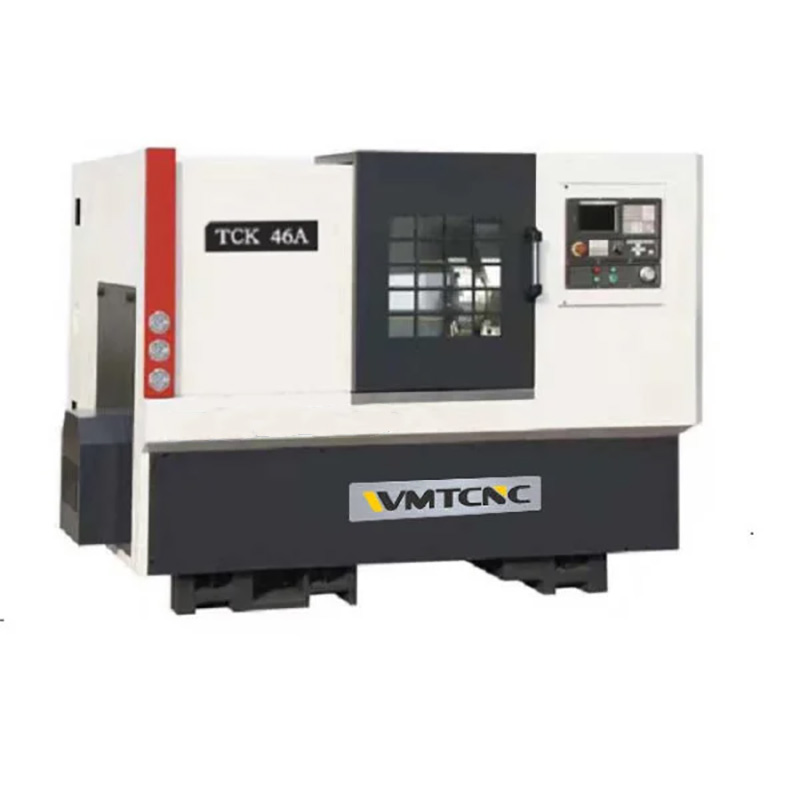

Токарный станок с ЧПУ TCK46A сочетает универсальность и высокую точность обработки, позволяя нарезать резьбу на цилиндрических, конических, круглых и торцевых поверхностях, а также в пазах, выполнять сверление и многозаходную обработку различных типов резьбы. Надёжная конструкция с усиленной жёсткостью узлов минимизирует вибрации и обеспечивает стабильность геометрических размеров даже при длительных непрерывных циклах.
Интуитивный интерфейс ЧПУ и автоматизированные функции упрощают настройку и ускоряют смену операций, повышая эффективность производства. TCK46A обеспечивает высокую производительность, долговременную стабильность и превосходную чистоту поверхности обработанных деталей, делая его незаменимым решением для машиностроительных и приборостроительных предприятий.
Технические характеристики токарного станка с ЧПУ и наклонной станиной TCK46A
| Технические характеристики | TCK46A | |
|---|---|---|
| Макс. диаметр над станиной | 460 mm | |
| Макс. диаметр над суппортом | 170 mm | |
| Макс. длина обработки | 350 mm | |
| Диаметр шпиндельного узла | 170 mm | |
| Передний конец шпинделя | A2-5 / A2-6 | |
| Мощность двигателя шпинделя | 5.5 kW | |
| Макс. скорость шпинделя | 3500 rpm | |
| Диаметр вытяжного отверстия | 56 mm | |
| Характеристика винта X/Z | 45 mm | |
| Перемещение по X | 3210 mm | |
| Перемещение по Z | 240 mm | |
| Крутящий момент X | 400 N·m | |
| Крутящий момент Z | 7.5 N·m | |
| Повторяемость X/Z | ±0.003 mm | |
| Револьверная головка | 8T / 12T | |
| Диаметр пиноли гидравлики | 80 mm | |
| Перемещение пиноли гидравлики | 70 mm | |
| Конус пиноли гидравлики | MT5 | |
| Перемещение задней бабки | 100–750 mm | |
| Габариты (Д×Ш×В) | 2500×1700×1710 mm | |
| Вес нетто | 2600 kg | |
Основные характеристики
- Высокая точность: двухкоординатные линейные направляющие, высокоточные линейные направляющие снижают износ.
- Винт в центре направляющей повышает устойчивость станка.
- Треугольные резцедержатели используются для повышения эффективности обработки, точности и стабильности.
- Корпус может быть установлен с помощью системы управления GSK или Siemens.
