Description
Токарный станок с ЧПУ TCK56A представляет собой оптимальное сочетание экономичной эксплуатации и высочайшей точности обработки. Благодаря продуманной конструкции со скошенной станиной обеспечивается повышенная жёсткость и надёжная устойчивость в процессе непрерывной работы.Интеллектуальная система управления упрощает настройку и ускоряет переналадку, минимизируя простои.
Уникальная балансировка силовых узлов снижает вибрации и тепловые деформации, что позволяет сохранять неизменное качество поверхностей. Энергоэффективные решения сокращают затраты на электроэнергию без потери производительности. Устойчивый к износу корпус и высокопрочные компоненты гарантируют длительный срок службы без потери характеристик. Монтаж в автоматизированные производственные линии проходит быстро, обеспечивая бесшовную интеграцию.
Детали машины
 |
 |
| Контроллер ЧПУ | Система смазки |
 |
 |

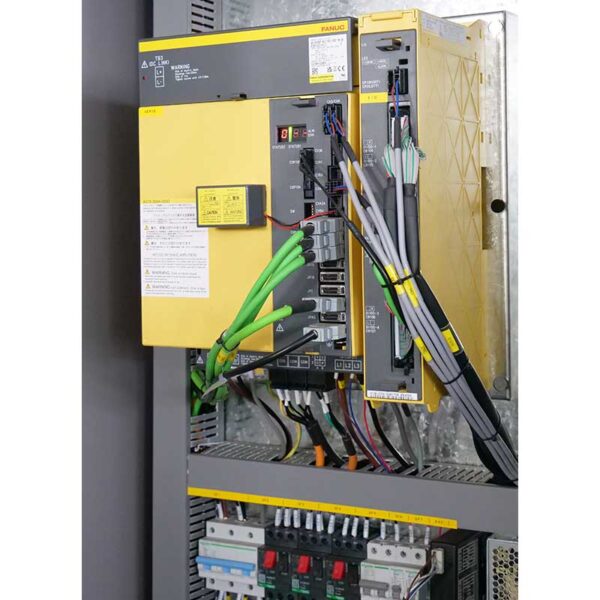

| Электрический штурвал | Электрический шкаф |
Комплексная система самодиагностики и уведомлений о техническом обслуживании повышает эксплуатационную надёжность и снижает расходы на поддержание. Он идеально подходит для сложных компонентов с безупречной точностью. Производитель WMTCNC предлагает квалифицированную поддержку и сервисное сопровождение на всех этапах эксплуатации. Это решение сочетает в себе надёжность, удобство эксплуатации и экономическую эффективность.

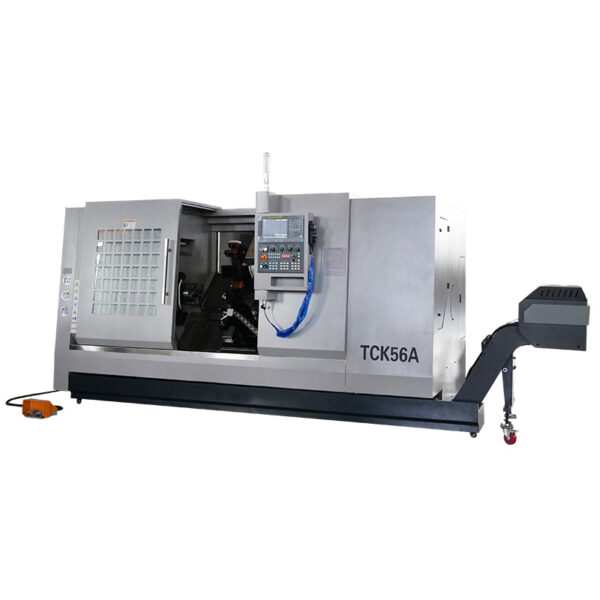

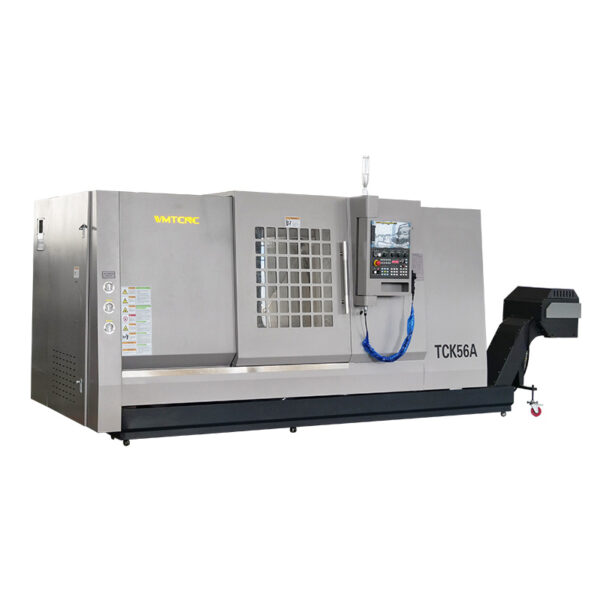

Технические характеристики токарного станка с ЧПУ с наклонной станиной TCK56A
| Технические характеристики | TCK56A-500 | TCK56A-1000 |
|---|---|---|
| Производительность | ||
| Макс. диам. поворота над станиной | φ560 mm | φ560 mm |
| Макс. длина заготовки | 500 mm | 1000 mm |
| Макс. диаметр поворота | Φ520 mm (Disc parts) Φ380 mm (Shaft parts) |
Φ520 mm (Disc parts) Φ380 mm (Shaft parts) |
| Макс. диаметр поворота над ползуном | φ460 mm | φ460 mm |
| Макс. диаметр прутка | φ51 mm | φ51 mm |
| Шпиндель | ||
| Диапазон частоты вращения шпинделя | 50 ～ 3000 r/min | 50 ～ 3000 r/min |
| Отверстие шпинделя | φ65 mm | φ65 mm |
| Шпиндель | A2-6 | A2-6 / A2-8 |
| Макс. крутящий момент на выходе шпинделя | 150 Nm | 150 Nm |
| Двигатель шпинделя | 11 kW | 11 kW |

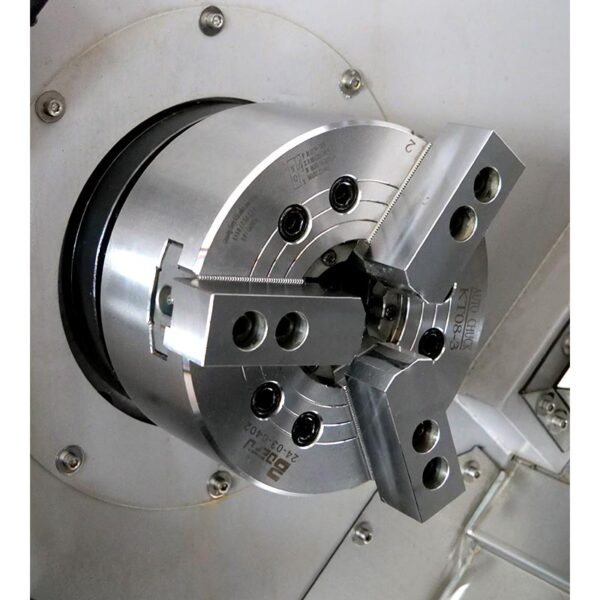

| Размер гидравлического патрона | 8″ / 10″ | 8″ / 10″ |
| Ось | ||
| Ход оси X | 220 mm | 220 mm |
| Перемещение по оси Z | 520 mm | 1050 mm |
| Быстрое перемещение по оси X | 30 m/min | 30 m/min |
| Быстрое перемещение по оси Z | 30 m/min | 30 m/min |

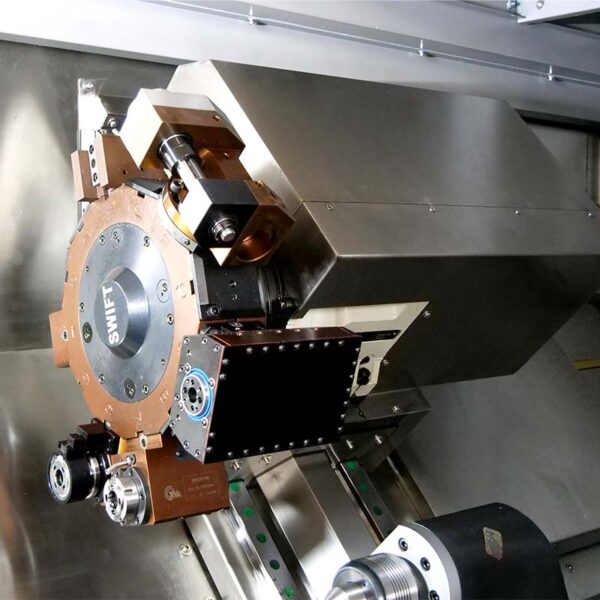

| Револьверная головка | ||
| Количество инструментальных станций | 8 position | 8, 12 position |
| Размер хвостовика инструмента | 25×25 mm | 25×25 mm |
| Размер хвостовика расточного инструмента | φ40/φ32/φ25/φ20 | φ40/φ32/φ25/φ20 |

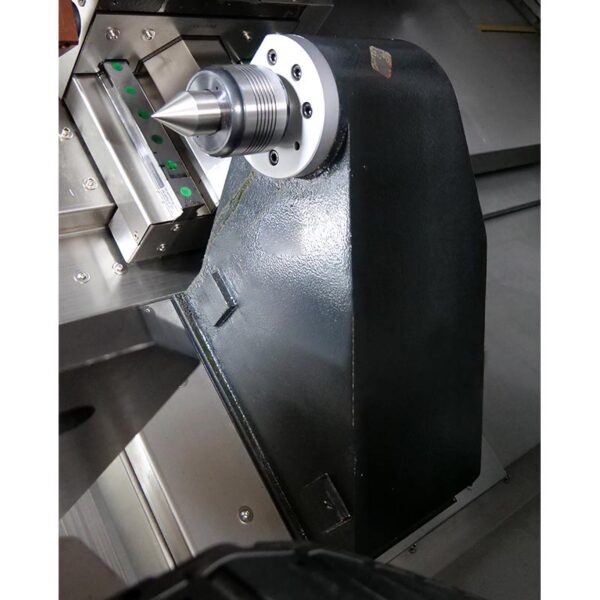

| Хвостовая бабка | ||
| Ход хвостовой бабки | 450 mm | 900 mm |
| Конусность пиноли задней бабки | MT5 | MT5 |
| Макс. Мощность загрузки | ||
| Дисковые детали | 200 kg | 200 kg |
| Детали вала | 500 kg | 500 kg |
| Размеры станка | ||
| Габаритные размеры（L×W×H） | 2960×2160×2100 mm | 3660×2160×2100 mm |
| Масса | 4100 kg | 4500 kg |
Основные характеристики
- Токарный станок с ЧПУ с наклонной станиной использует скошенную общую станину для более стабильного усилия во время резки.
- Материал станины изготовлен из высокоплотного чугуна, который обладает высокой прочностью и хорошей амортизацией.
- Улучшенная конструкция для удаления стружки обеспечивает плавную резку станка.
- Высокоточный шариковый винт японского производства обеспечивает более стабильную точность позиционирования и позволяет пользователям получать более высокую точность обработки, более высокую скорость перемещения и эффективность производства.
- Контроллер GSK, Siemens, Fanuc в качестве опции.
