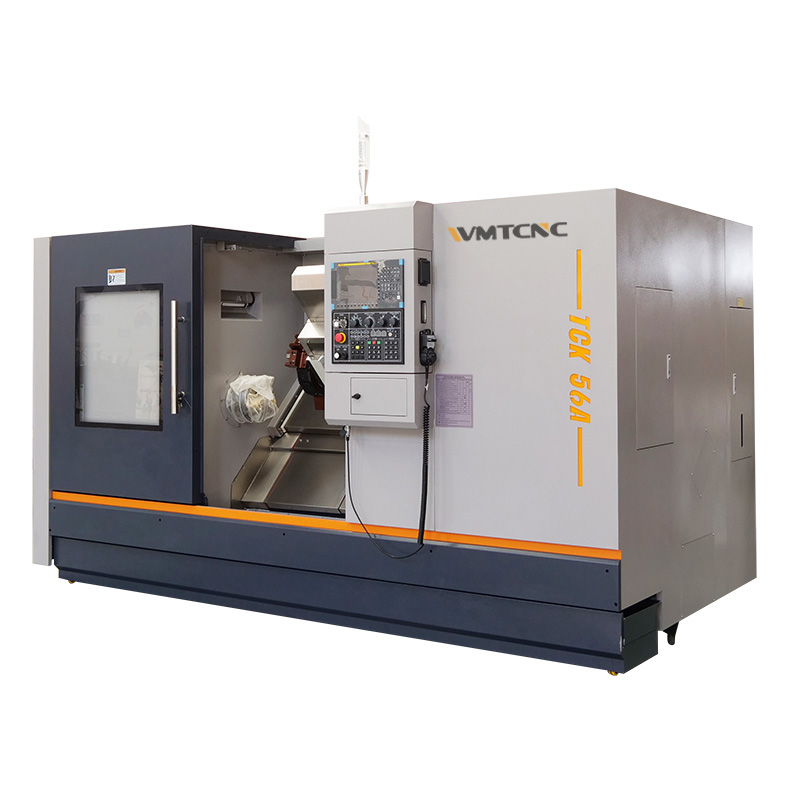

Токарный станок с наклонной станиной TCK56A — решение для тех, кому нужна стабильная точность и высокая эффективность при разумных затратах. Модель WMTCNC сочетает жесткость, долговечность и продуманную кинематику, что обеспечивает уверенную работу на протяжении длительного срока. TCK56A одинаково уверенно справляется с серийными партиями и штучными заказами, поддерживает высокую повторяемость и чистое качество поверхности, снижает энергозатраты и требования к обслуживанию. Инженерная компоновка улучшает отвод стружки и обзор зоны резания, повышает безопасность и удобство оператора.
Станок легко интегрируется в современные производственные цепочки, совместим с системами автоматизации и мониторинга состояния, помогает ускорить переналадку и сократить простой. Благодаря балансу производительности, надежности и стоимости владения TCK56A повышает выпуск, стабилизирует сроки и делает прецизионную обработку предсказуемой — от первой настройки до ежедневной эксплуатации. Выбирая эту платформу, предприятия получают устойчивое качество продукции, гибкость технологий и уверенную поддержку производителя. Это разумный выбор для роста и модернизации.
Детали машины
 |
 |

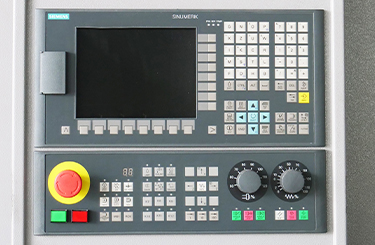

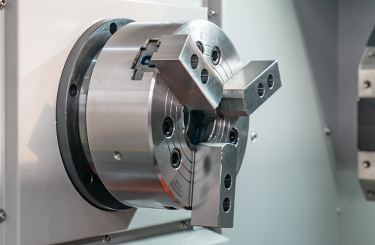

| Контроллер ЧПУ | Чак |
 |
 |

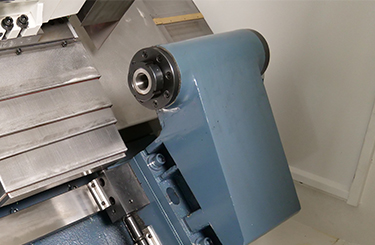

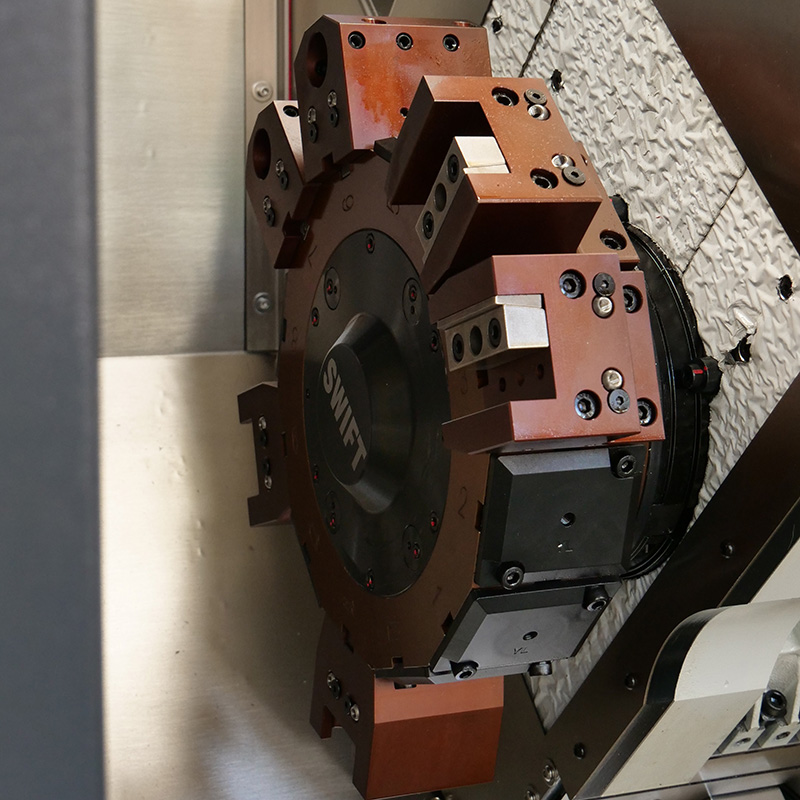

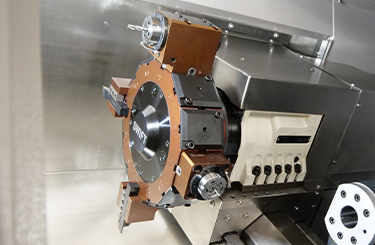

| электротурретка | задняя бабка |
Технические характеристики токарного станка с ЧПУ и наклонной станиной TCK56A
| Технические характеристики | TCK56A-500 | TCK56A-1000 |
|---|---|---|
| Производительность | ||
| Макс. диаметр обработки над станиной | φ560mm | φ560mm |
| Макс. длина обработки | 460mm | 960mm |
| Макс. диаметр обработки | Φ460mm (Disc parts) Φ340mm (Shaft parts) |
Φ460mm (Disc parts) Φ340mm (Shaft parts) |
| Макс. диаметр обработки над суппортом | φ340mm | φ340mm |
| Шпиндель | ||
| Диапазон скоростей вращения шпинделя | 50～3000r/min | 50～3000r/min |
| Отверстие в шпинделе | φ65mm, *φ85mm | φ65mm, *φ85mm |
| Макс. диаметр прутка | φ50mm, *φ70mm | φ50mm, *φ70mm |
| Торец шпинделя | A2-6 /*A2-8 | A2-6 /*A2-8 |
| Макс. крутящий момент на выходе шпинделя | 150Nm | 150Nm |
| Двигатель шпинделя | 11kw | 11kw |
| Размер гидропатрона | 10″ | 10″ |
| Ось | ||
| Перемещение по оси X | 220mm | 220mm |
| Перемещение по оси Z | 560mm | 1060mm |
| Ускоренное перемещение по оси X | 30m/min | 30m/min |
| Ускоренное перемещение по оси Z | 30m/min | 30m/min |
| Револьверная головка | ||
| Тип | Servo turret | Servo turret |
| Количество инструментальных позиций | 8,*12 position | 8,*12 position |
| Размер хвостовика инструмента | 25×25mm | 25×25mm |
| Размер хвостовика расточного инструмента | φ32/φ40mm | φ32/φ40mm |
| Задняя бабка | ||
| Перемещение задней бабки | 450mm | 950mm |
| Конус пиноли задней бабки | MT5 | MT5 |
| Макс. грузоподъемность | ||
| Дисковые детали | 200kg | 200kg |
| Детали вала | 500kg | 500kg |
| Размеры станка | ||
| Габаритные размеры (Д x Ш x В) | 2850x2068x1880mm | 3660x2070x1880mm |
| Вес станка | 4000kg | 4500kg |
Основные характеристики:
1. Высокоточный токарный станок с ЧПУ и наклонной станиной, оснащенный тайваньскими винтовыми и линейными направляющими.
2. Высокоточный шпиндель картриджного типа обеспечивает жесткость и точность.
3. Тайваньские высокоточные шарико-винтовые передачи C3 обеспечивают позиционирование и большую стабильность.

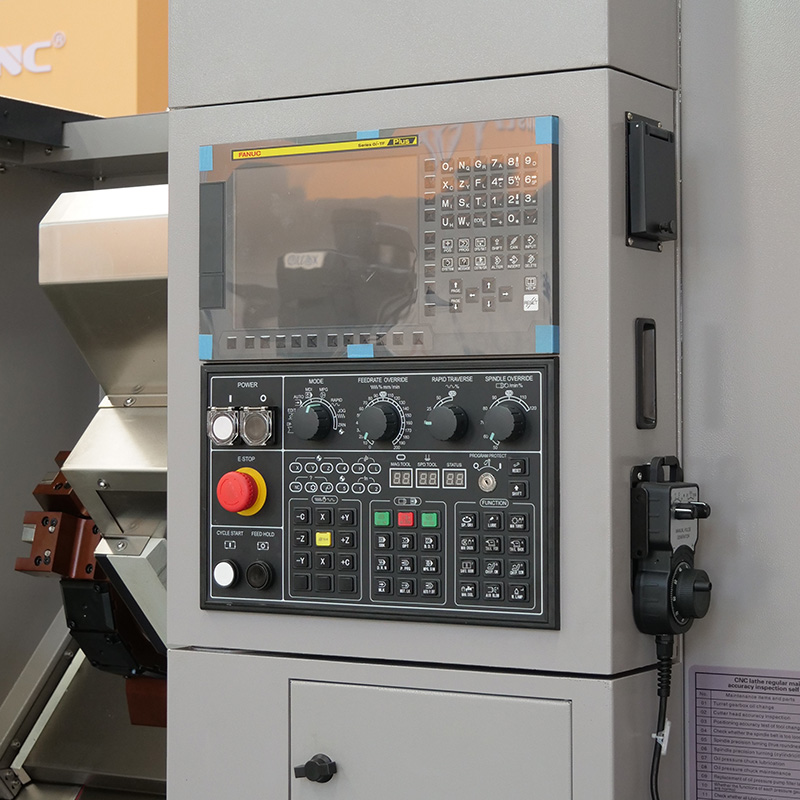

4. Опциональные системы управления Siemens, Fanuc, Syntec, Fagor.
5. Моноблочный чугунный корпус всего станка обеспечивает высокую жесткость.
