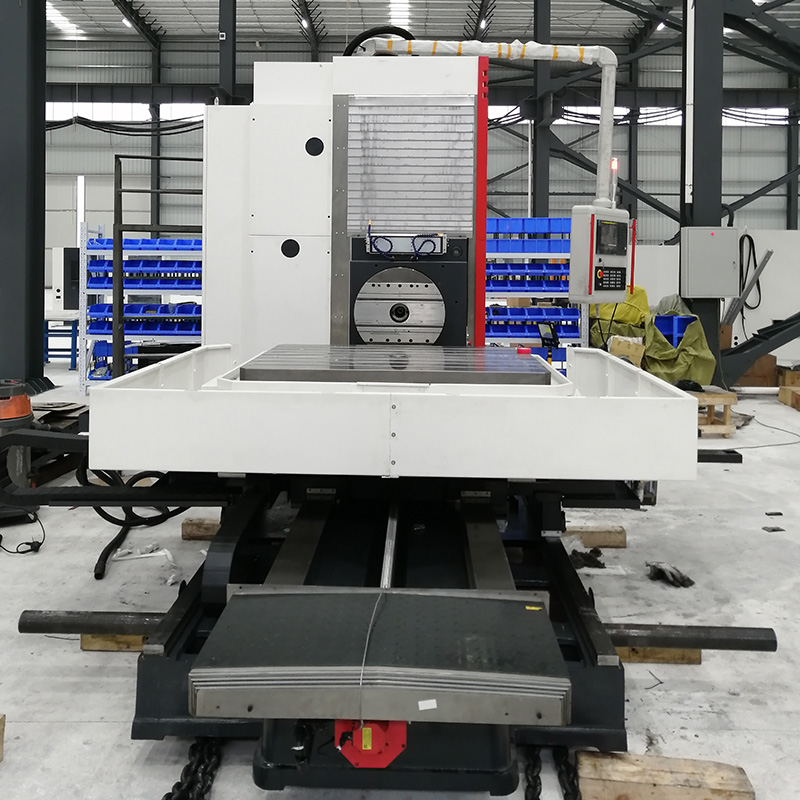

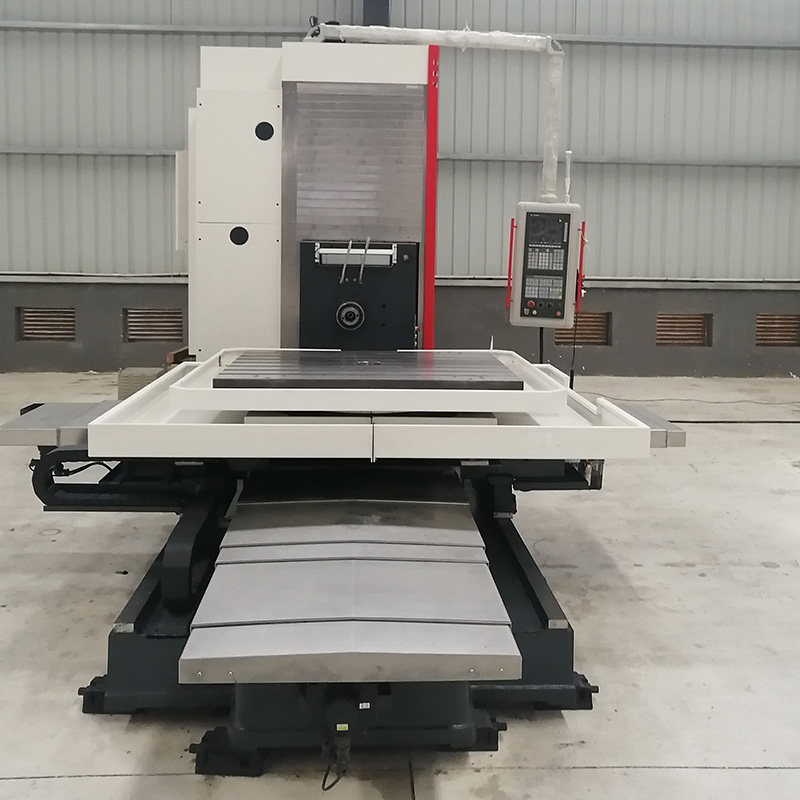

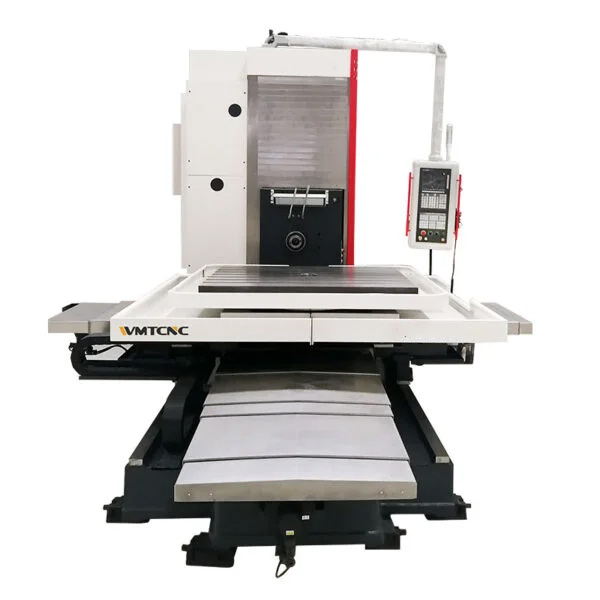

TK611C — универсальный расточно‑фрезерный станок с оптимизированной традиционной конструкцией, предназначенный для обработки крупных корпусных и коробчатых деталей. Он эффективно выполняет сверление, растачивание, протягивание, развертывание, цекование, фрезерование плоских поверхностей, точение и нарезание резьбы в рамках одного технологического цикла.
Благодаря прочной станине и надёжному шпиндельному узлу TK611C обеспечивает стабильность резания и высокую точность как в черновых, так и в чистовых операциях. Эргономичный дизайн, интуитивно понятное управление и продуманная компоновка ускоряют переналадку и упрощают техническое обслуживание. Разнообразие выполняемых процессов делает TK611C идеальным решением для машиностроительных цехов, где требуется комбинированная обработка средних и крупных заготовок с гарантией однородного качества и минимальными простоями.
Технические характеристики фрезерно-расточного станка TK611C
| Технические характеристики | TK611C | TK611C/4 |
|---|---|---|
| Размер рабочего стола | 1320×1010 mm | 1320×1010 mm |
| Макс. загрузка рабочего стола | 5000 Kg | 5000 Kg |
| Диаметр шпинделя | 110 mm | 110 mm |
| Конус шпинделя (7:24) | NO. 50 | NO. 50 |
| Скорость вращения шпинделя | 12–1100 rpm | 12–1100 rpm |
| Мощность шпинделя | 15 kW | 15 kW |
| Макс. крутящий момент шпинделя | 1100 Nm | 1100 Nm |
| Скорость вращения поворотного стола | 125 r/min | 125 r/min |
| Перемещение по оси X | 1200 mm | 1800 mm |
| Перемещение по оси Y | 1200 mm | 1200 mm |
| Перемещение по оси Z | 1300 mm | 1300 mm |
| Перемещение по оси W | 550 mm | 550 mm |
| Ход горизонтального ползуна стола U | 125 mm | 125 mm |
| Вращение стола B | N/A | N/A |
| Скорость подачи по осям X/Y/Z | 20–1000 mm/min | 20–1000 mm/min |
| Скорость подачи по оси W | 20–1000 mm/min | 20–1000 mm/min |
| Скорость подачи по оси B | N/A | N/A |
| Скорость подачи по оси U | 0.2–80 mm/min | 0.2–80 mm/min |
| Скорость ускоренной подачи по осям X/Y/Z | 10 m/min | 10 m/min |
| Скорость ускоренной подачи по оси W | 5 m/min | 5 m/min |
| Скорость ускоренной подачи по оси B | N/A | N/A |
| Скорость ускоренной подачи по оси U | 80 mm/min | 80 mm/min |
| Тип хвостовика инструмента | BT50 | BT50 |
| Стандартная ручка фиксатора | BT50 | BT50 |
| Точность позиционирования осей X/Y/Z/W | 0.03 mm | 0.03 mm |
| Точность позиционирования оси B | N/A | N/A |
| Четырёхточечное позиционирование стола | 12″ | 12″ |
| Точность повторного позиционирования X/Y/Z/W | 0.02 mm | 0.02 mm |
| Точность повторного позиционирования оси B | N/A | N/A |
| Общая мощность | 50 kVA | 50 kVA |
| Габариты станка | 5500×3050×2900 mm | 5500×3800×3300 mm |
| Система ЧПУ | FANUC‑0i Mf Plus | |
Основные характеристики
- Станок оснащён одноколонной, боковым подвесом тумбы, четырёхточечным позиционированием рабочего стола и ручным вращением (опционально доступна револьверная головка Hirth с индексацией 360×1°).
- Оси X, Y и Z управляются системой ЧПУ, обеспечивая синхронное движение.
- Ось расточки и ось планшайбы управляются серводвигателем, что позволяет выполнять автоматическую обработку.
- Оси X, Y и Z оснащены прямоугольными направляющими. Покрытие тефлоном, амортизация и высокая точность.
- Шпиндельная бабка с противовесом, шпиндель и ось планшайбы управляются серводвигателем переменного тока.
