Description

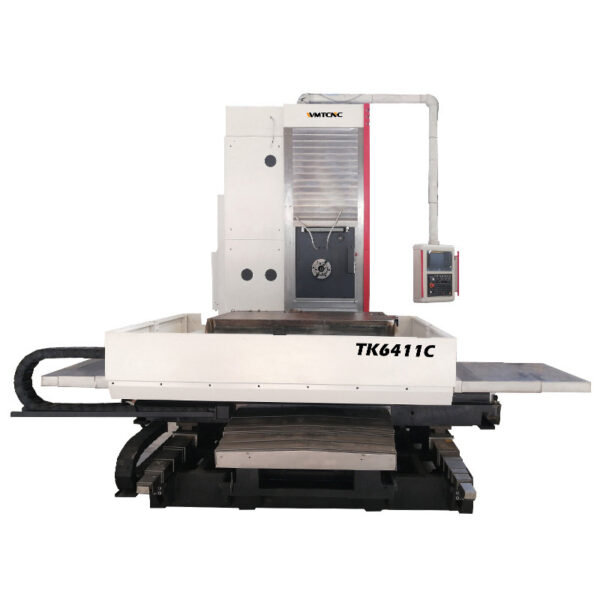

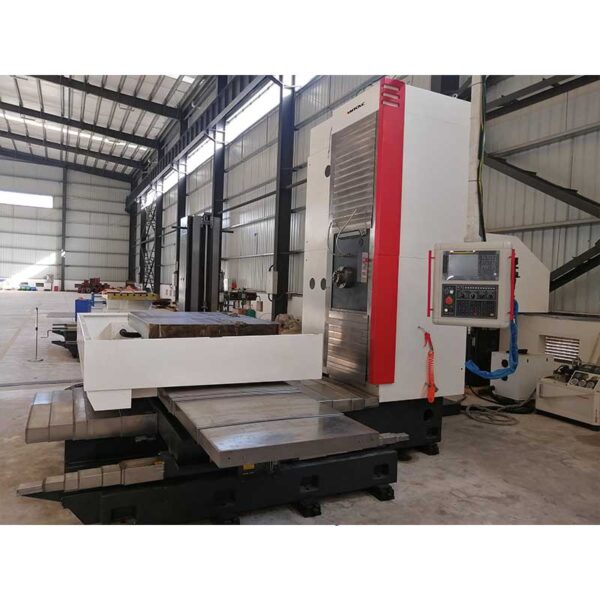

Модель TK6411C сочетает в себе проверенные временем принципы традиционной расточки и современные инженерные решения, что обеспечивает высокую жёсткость и стабильность при работе с крупногабаритными деталями. Оптимизированная конструкция направляющих и продуманная компоновка узлов упрощают интеграцию в существующие производственные линии и сокращают время переналадки.TK6411C выполняет полный набор операций — сверление, расточку, проточку шлицев, протяжку, развертывание, зенкерование, фрезерование плоскостей и нарезание резьбы — что позволяет заменить несколько станков одним агрегатом и снизить логистические затраты.
Он одинаково эффективен как при черновой, так и при чистовой обработке средне- и крупногабаритных корпусных деталей (блоки, картеры, корпуса).Интуитивно понятная панель управления и встроенные системы мониторинга обеспечивают полный контроль над процессом и оперативно реагируют на любые изменения условий обработки. Компактные габариты и рациональное размещение узлов делают TK6411C оптимальным выбором для цехов с ограниченным пространством.
Детали машины
 |
 |
Технические характеристики фрезерно-расточного станка TK6411C
| Технические характеристики | TK6411C |
| Размер рабочего стола (длина×ширина) | 1350×1000 mm |
| Максимальная грузоподъёмность рабочего стола | 5000 kg |
| Размер Т-образного паза рабочего стола (кол-во × ширина × расстояние) | 7 × 22 × 125 mm |
| Поперечное перемещение рабочего стола (ось X) | 1600 mm |
| Вертикальное перемещение шпиндельной бабки (ось Y) | 1200 mm |
| Продольное перемещение скользящего седла (ось Z) | 1200 mm |
| Осевой ход расточного вала (ось W) | 550 mm |
| Расстояние от центральной линии шпинделя до рабочего стола | 0 – 1200 mm |
| Диаметр расточного вала | φ130 mm |
| Максимальный вес инструмента | 25 kg |
| Номинальный крутящий момент расточного вала | 1500 Nm |
| Мощность двигателя шпинделя | 15/18.5 kW |
| Внутренний конус отверстия расточного вала | MAS 403 (45°) BT50 |
| Скорость расточного вала | 12 – 1500 rpm |
| Граница высокой и низкой скорости расточного вала | 375 rpm |
| Ступени управления скоростью расточного вала | Variable speed |
| Скорость ускоренного перемещения: оси X/Y/Z | 10 m/min |
| Скорость ускоренного перемещения: ось W | 5 m/min |
| Скорость подачи: оси X/Y/Z/W | 5 – 2000 mm/min |
| Точность позиционирования оси X/Y/Z | 0.030 mm |
| Точность позиционирования оси W | 0.025 mm |
| Точность повторного позиционирования оси X/Y/Z | 0.020 mm |
| Точность повторного позиционирования оси W | 0.016 mm |
| Размер шарико-винтовой передачи (X/Y/Z) | φ63 × 10 mm |
| Размер шарико-винтовой передачи (W) | φ50 × 10 mm |
| Вес станка | ≈ 18000 kg |
| Контроллер ЧПУ | FANUC OI MF plus |
| Общая электрическая мощность | 65 kVA |
| Размер станка (Д×Ш×В) | 7100 × 6600 × 3600 mm |
Основные характеристики
- Этот станок оснащен одной колонной, боковым подвесным ящиком, четырехточечным позиционирующим рабочим столом, ручным вращением.
- Оси X, Y, Z управляются системой ЧПУ, могут осуществлять одновременное движение.
- Ось расточки и ось торцевой головки контролируются серводвигателем, может осуществлять автоматическую обработку
- Оси X, Y, Z с прямоугольной направляющей скольжения. Обработка тефлоновой пластиковой пастой, амортизация и высокая точность
- Шпиндельная коробка с противовесом, шпиндель и ось торцевой головки контролируются серводвигателем переменного тока.
