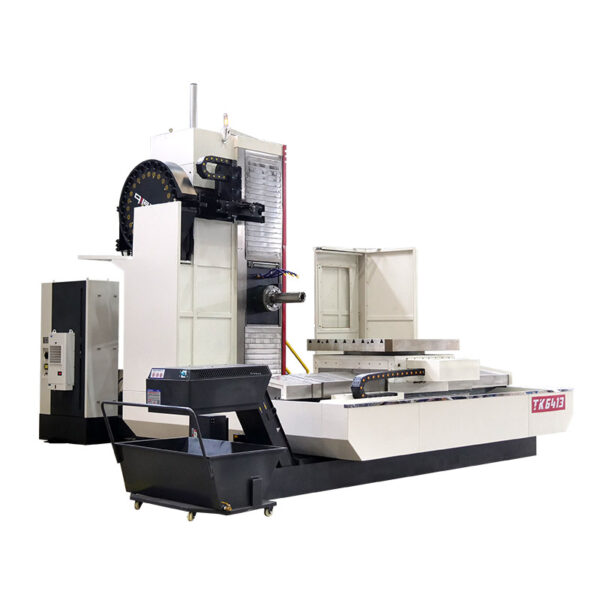

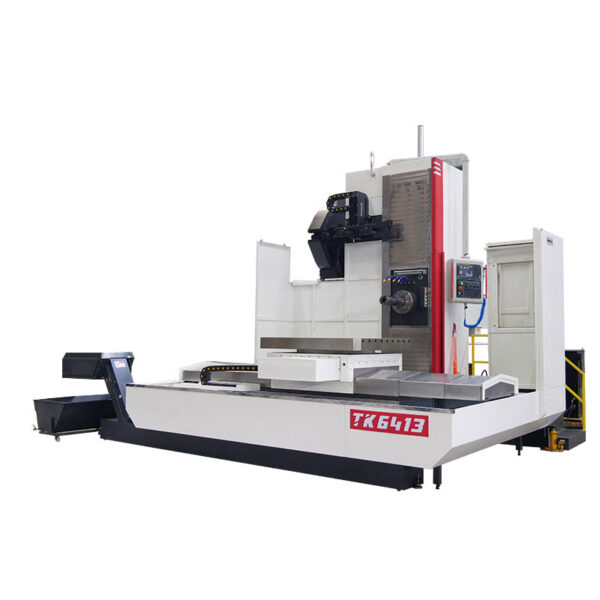

Модель TK6413 сочетает проверенную временем технологию расточного станка с оптимизированной конструкцией, обеспечивая повышенную жёсткость и надёжность при интенсивной эксплуатации. Компактная и продуманная компоновка узлов упрощает интеграцию в любые производственные линии и позволяет значительно сократить время наладки. Прочная основа и усовершенствованные направляющие сводят вибрации к минимуму и повышают точность обработки.
Этот фрезерно-расточной станок выполняет широкий спектр операций: сверление, расточку, проточку шлицев, протяжку, развертывание, зенкерование, фрезерование плоскостей и нарезание резьбы. Универсальность TK6413 особенно проявляется при обработке корпусных плит, обечаек и оснований двигателей средних и крупных габаритов, где он демонстрирует высокую эффективность как при черновом, так и при чистовом проходе. Выбор TK6413 позволяет сократить количество оборудования и оптимизировать логистику, повышая производительность цеха.
Детали машины
 |
 |
Технические характеристики фрезерно-расточного станка TK6413
| Технические характеристики | TK6413 |

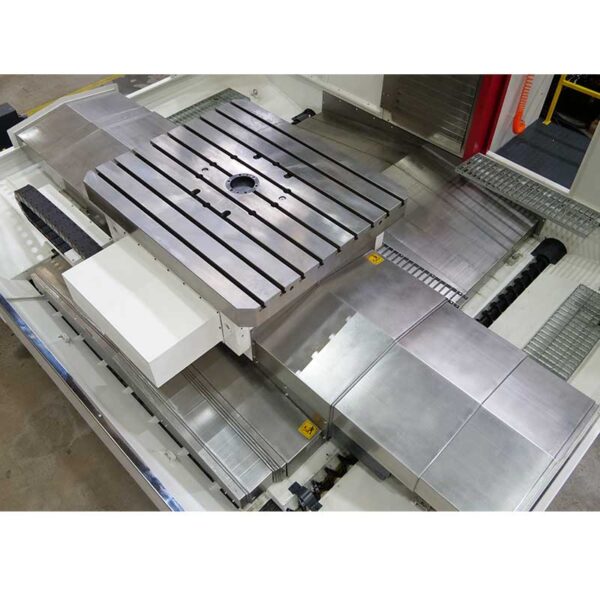

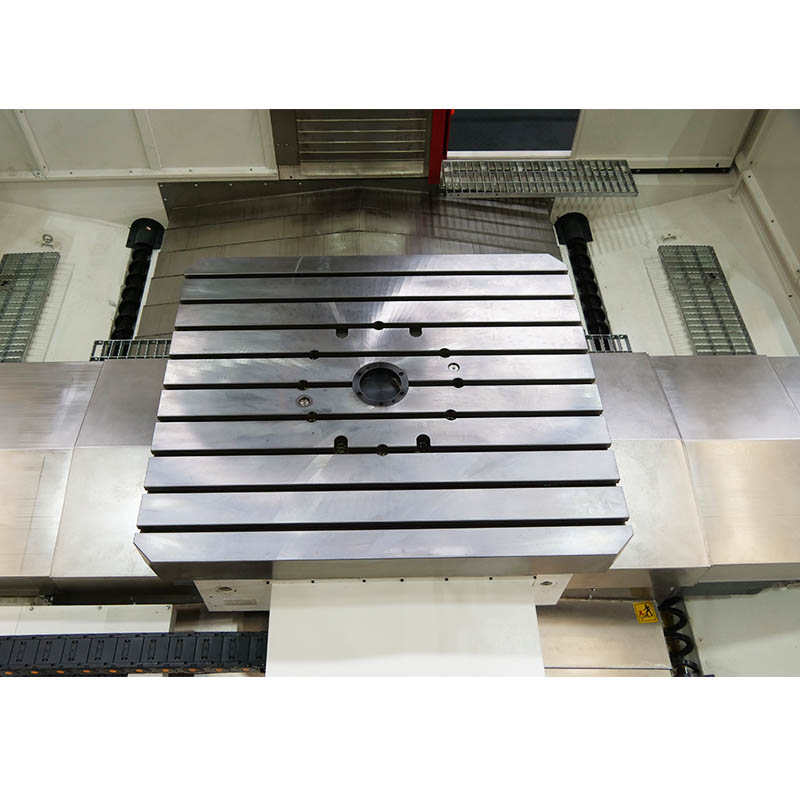

| Размер рабочего стола | 1200×1400 mm |
| Макс. загрузка рабочего стола | 5000 kg |
| Диаметр шпинделя | 130 mm |
| Конус шпинделя (7:24) | NO. 50 |
| Скорость вращения шпинделя | 12–2300 r/min |
| Мощность шпинделя | 15/18.5 kW |
| Макс. крутящий момент шпинделя | 1500 Nm |
| Скорость вращения поворотного стола | N/A |
| Перемещение по оси X | 1800 mm |
| Перемещение по оси Y | 1600 mm |
| Перемещение по оси Z | 1200 mm |
| Перемещение по оси W | 550 mm |
| Ход горизонтального ползуна поворотного стола U | N/A |
| Вращение стола B | 0.001° |
| Скорость подачи по осям X/Y/Z | 5–5000 mm/min |
| Скорость подачи по оси W | 5–5000 mm/min |
| Скорость подачи по оси B | 5 r/min |
| Скорость подачи по оси U | N/A |
| Скорость ускоренной подачи по осям X/Y/Z | 15 m/min |
| Скорость ускоренной подачи по оси W | 5 m/min |
| Скорость ускоренной подачи по оси B | 5.5 m/min |
| Скорость ускоренной подачи по оси U | N/A |
| Тип хвостовика инструмента | BT50 |
| Стандартная ручка фиксатора | JB3381.2-83(50#) |
| Точность позиционирования осей X/Y/Z/W | 0.03 mm |
| Точность позиционирования оси B | 15″ |
| Четырёхточечное позиционирование рабочего стола | N/A |
| Точность повторного позиционирования осей X/Y/Z/W | 0.02 mm |
| Точность повторного позиционирования оси B | 5″ |
| Общая мощность | 60 kVA |
| Габариты станка | 6200×6800×3800 mm |

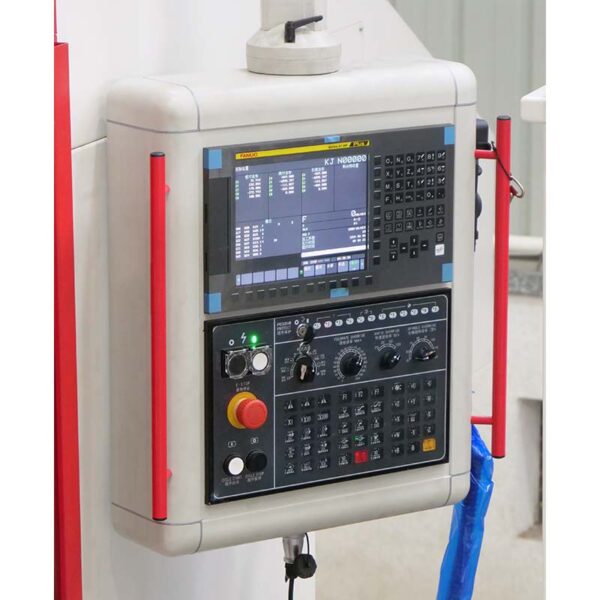

| Система ЧПУ | FANUC-0i Mf Plus |
Основные характеристики
- Этот станок оснащен одной колонной, боковым коробом, четырехточечным позиционированием рабочего стола, ручным вращением (опциональная револьверная головка Hirth CNC с индексацией 360×1 °).
- Горизонтально-расточной станок Оси X, Y, Z, управляемые системой ЧПУ, могут осуществлять одновременное движение.
- Гибкая ось расточки и ось торцевой головки контролируются серводвигателем, может осуществлять автоматическую обработку
- Оси X, Y, Z с прямоугольной направляющей скольжения. Обработка тефлоновой пластиковой пастой, амортизация и высокая точность
- Шпиндельная коробка с противовесом, шпиндель и ось торцевой головки контролируются серводвигателем переменного тока.
