Description

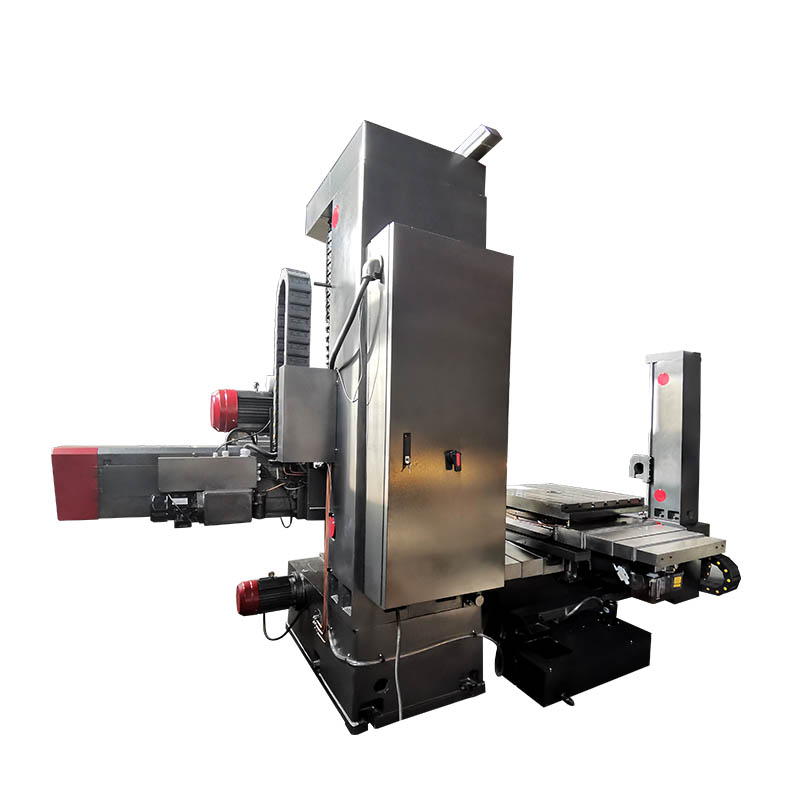

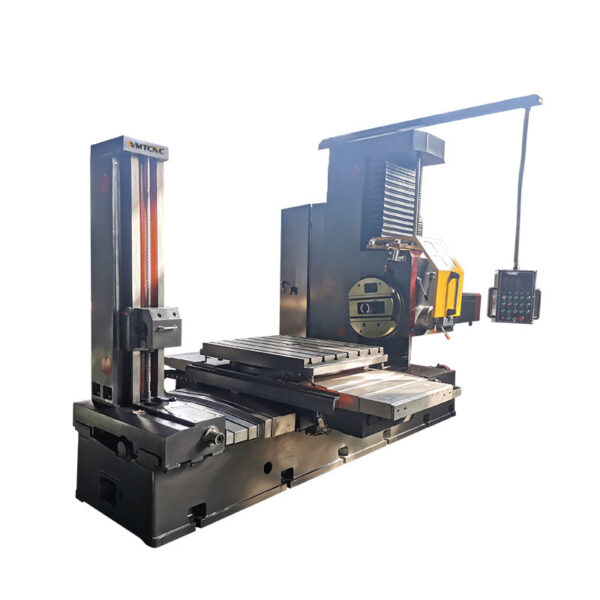

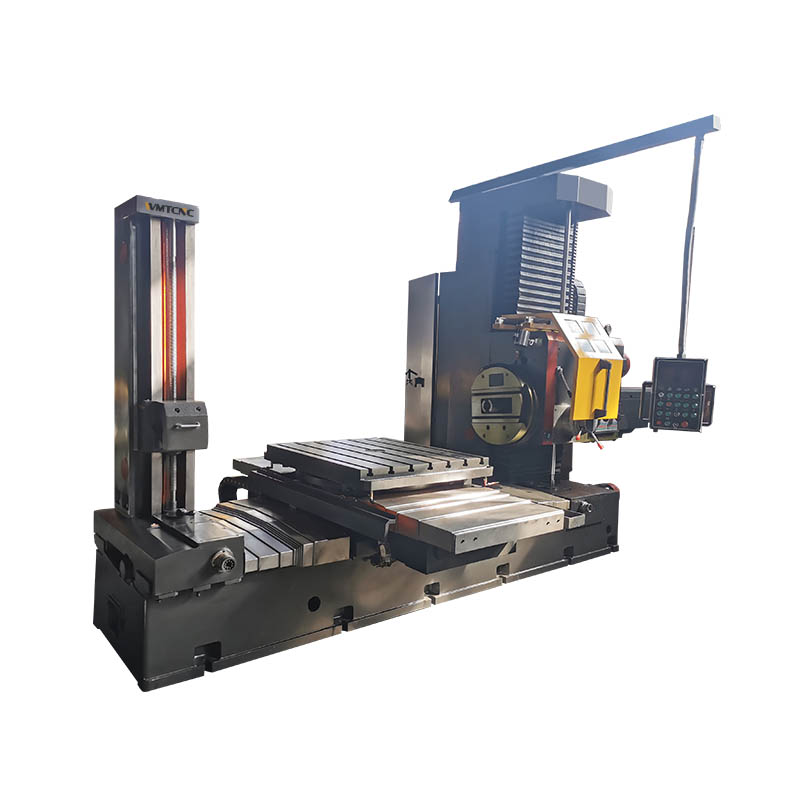

Модель TPX6111B-2 представляет собой развитие базовой серии горизонтально-фрезерно-расточных станков TPX611 с одноколонной конструкцией, навесным боковым пинолем и крестовым столом. Усиленная конструкция расточного вала обеспечивает повышенную жёсткость и надёжность при обработке сложных заготовок, что особенно важно при частых сменах режимов и больших нагрузках. Рациональные решения в компоновке узлов упрощают доступ к ключевым агрегатам, а продуманная эргономика панели управления позволяет оператору эффективно контролировать процесс без лишних движений.
TPX6111B-2 универсален в применении и отлично справляется как с плоскостным фрезерованием, так и с точной обработкой отверстий в корпусных деталях. Возможность быстро переключаться между операциями снижает время переналадки и оптимизирует производственный цикл. Благодаря усиленному направляющему механизму и надёжным подшипниковым опорам станок демонстрирует стабильное качество обработки на всех этапах — от чернового съёма стружки до чистовой отделки. Выбор TPX6111B-2 позволяет предприятиям сократить парк оборудования, повысить производительность цеха и обеспечить конкурентоспособность выпускаемой продукции.
Детали машины
 |
 |
Технические характеристики фрезерно-расточного станка TPX6111B-2
| Технические характеристики | TPX6111B/2 | |
| Диаметр шпинделя | 110 mm | |
| Макс. крутящий момент шпинделя | 1225 N·m | |
| Макс. крутящий момент радиального суппорта | 1960 N·m | |
| Макс. осевое усилие шпинделя | 12250 N | |
| Конус шпинделя | MT6 (ISO50 7:24) | |
| Размер рабочего стола (Д×Ш) |
1100×960 mm | |
| Ход рабочего стола | Продольный (Z) | 1400 mm |
| Поперечный (X) | 1250 mm | |
| Расстояние от оси шпинделя до стола | Макс. (Y) | 900 mm |
| Мин. | 0 mm | |
| Макс. ход шпинделя | 600 mm | |
| Макс. ход радиального суппорта | 180 mm | |
| Макс. допустимая нагрузка стола | 2500 kg | |
| Номер скоростей шпинделя | 22 steps | |
| Диапазон скоростей шпинделя | 8–1000 r/min | |
| Номер скоростей радиального суппорта | 18 steps | |
| Диапазон скоростей радиального суппорта | 4–200 r/min | |
| Ускоренный ход шпинделя, суппорта, салазок | 2500 mm/min | |
| Ускоренный ход поворотного стола | 1 r/min | |
| Подачи за оборот шпинделя (суппорт, стол) | 18 steps (H/L) | |
| Подачи за оборот торц. головки | 18 steps | |
| Диапазон подач за оборот торц. головки | 0.08–12 mm | |
| Диапазон подач за оборот шпинделя | При 8–400 об/мин | 0.04–6 mm |
| При 500–1000 об/мин | 0.01–1.88 mm | |
| Точность считывания | Метрическая | 0.005 mm |
| Дюймовая | 0.0005″ | |
| Точность расточки | IT7 | |
| Шероховатость расточки | — | |
| Диаметр расточки (≤450 mm) | ∅50–∅240 mm | |
| Мощность главного двигателя | 7.5 kW | |
| Мощность быстрого двигателя | 3 kW | |
| Габариты (Д×Ш×В) | 4930×2870×2750 mm | |
| Вес (прибл.) | 14500 kg | |
Основные характеристики
- Каждая направляющая станка имеет прямоугольную направляющую с широким поперечным сечением, специальный направляющий шпон из ПТФЭ, сочетается с искусственным тонким скребком, износостойкостью и сопротивлением давлению, жесткость и устойчивость станка хорошие.
- Конец шпиндельной коробки оснащен плоским вращающимся диском, который может сверлить большие отверстия и плоскости.
- Рабочий стол имеет угол 4×90 градусов и использует четырехточечную ручную одноштифтовую позиционирующую структуру, что обеспечивает точное и надежное позиционирование.
- Каждая направляющая имеет централизованную систему синхронизации и количественной смазки, чтобы гарантировать, что все движущиеся части гибкие и надежные.
- Станок оснащен цифровым дисплеем с координатной решеткой X и Y, который является точным и надежным.
- Вы можете выбрать сменный кронштейн для нарезания резьбы и расширения диапазона обработки станка.
