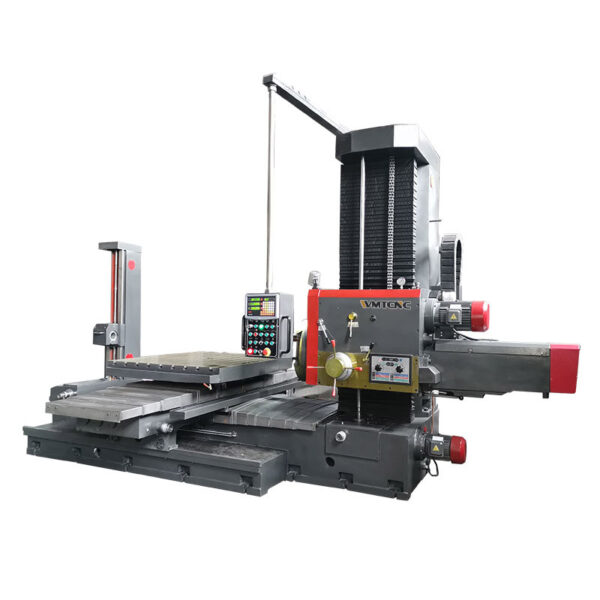

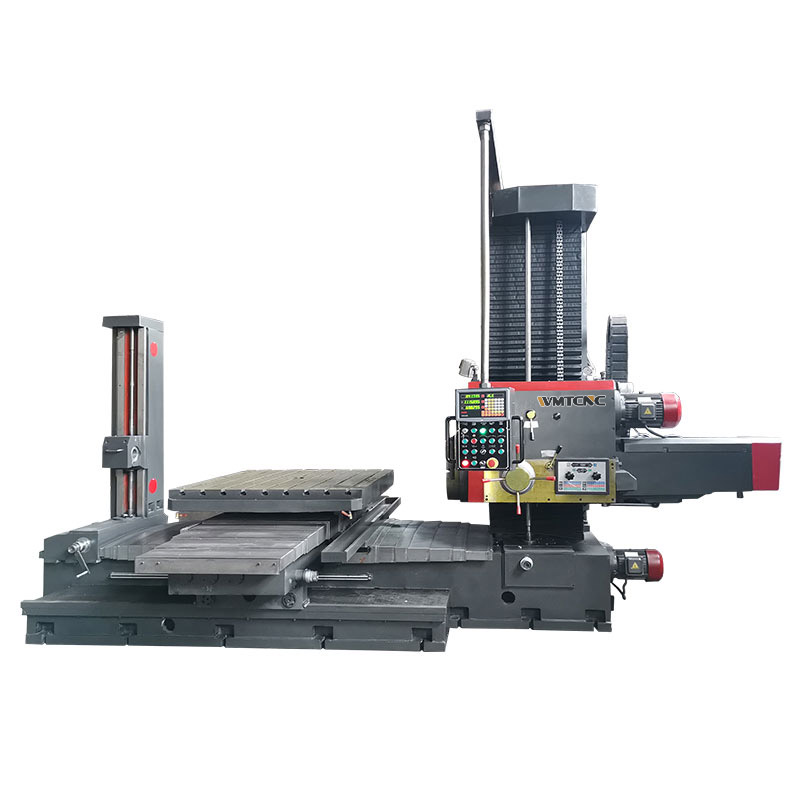

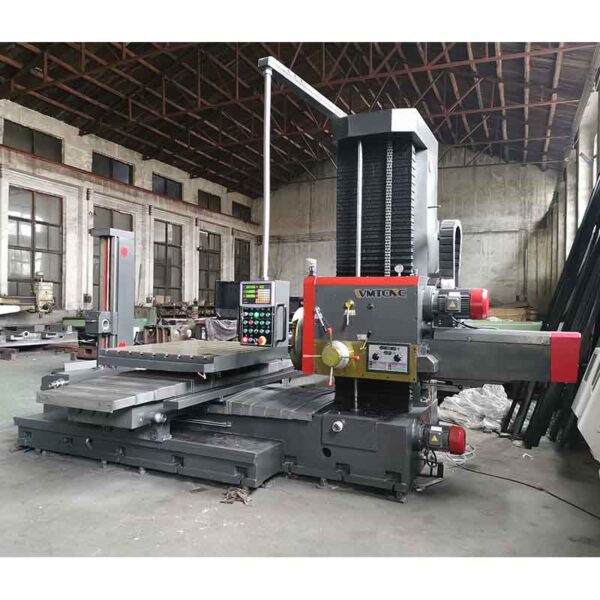

Модель TPX6111B-3 представляет собой усовершенствованную серию горизонтальных расточно-фрезерных станков, созданных на основе проверенной временем конструкции. Оптимизированная механика и продуманная компоновка обеспечивают надёжную фиксацию корпуса и стабильность при сверлении, развертывании, расточке, фрезеровании плоскостей и нарезании резьбы. Эргономичная система управления облегчает работу оператора и ускоряет переналадку, что особенно важно в условиях серийного производства.
Особенность TPX6111B-3 — поворотный плоский шпиндельный стол и скользящая каретка, способные обеспечивать радиальное перемещение инструмента для обработки больших диаметров и сложных форм. Такая конструкция позволяет совмещать операции черновой и чистовой обработки, выполняя как круговое, так и плоское фрезерование за одну установку детали. Универсальность этого станка сокращает количество переналадок и логистических операций, что повышает производительность цеха и снижает затраты на обслуживание оборудования. Выбор TPX6111B-3 — оптимальный путь к повышению эффективности и качества крупногабаритной обработки.
Детали машины
 |
 |
Технические характеристики фрезерно-расточного станка TPX6111B-3
| Технические характеристики | TPX6111B/3 | |
| Диаметр шпинделя | 110 mm | |
| Макс. крутящий момент шпинделя | 1225 N·m | |
| Макс. крутящий момент радиального суппорта | 1960 N·m | |
| Макс. осевое усилие шпинделя | 12250 N | |
| Конус шпинделя | MT6 (ISO50 7:24) | |
| Размер рабочего стола (Д×Ш) |
1600×1300 mm | |
| Ход рабочего стола | Продольный (Z) | 1400 mm |
| Поперечный (X) | 1600 mm | |
| Расстояние от оси шпинделя до поверхности стола |
Макс. (Y) | 1200 mm |
| Мин. | 0 mm | |
| Макс. ход шпинделя | 600 mm | |
| Макс. ход радиального суппорта | 180 mm | |
| Макс. нагрузка стола | 3000 kg | |
| Номер скоростей шпинделя | 22 steps | |
| Диапазон скоростей шпинделя | 8–1000 r/min | |
| Номер скоростей радиального суппорта | 18 steps | |
| Диапазон скоростей радиального суппорта | 4–200 r/min | |
| Ускоренный ход шпинделя, суппорта и салазок | 2500 mm/min | |
| Ускоренный ход поворотного стола | 1 r/min | |
| Подачи за оборот шпинделя (суппорт и стол) |
18 steps (H/L) | |
| Подачи за оборот торц. головки | 18 steps | |
| Диапазон подачи за оборот торц. головки | 0.08–12 mm | |
| Диапазон подачи за оборот шпинделя | При 8–400 об/мин | 0.04–6 mm |
| При 500–1000 об/мин | 0.01–1.88 mm | |
| Точность считывания | Метрическая | 0.005 mm |
| Дюймовая | 0.0005″ | |
| Точность расточки | IT7 | |
| Диаметр расточки (≤450 mm) |
∅50–∅240 mm | |
| Мощность главного двигателя | 7.5 kW | |
| Мощность быстрого двигателя | 3 kW | |
| Габариты (Д×Ш×В) | 5117×3359×3079 mm | |
| Вес (прибл.) | 17000 kg | |
Основные характеристики
- Шпиндельная система — высокая жесткость
- Станина, колонна и верхний ползун, все с прямоугольной направляющей
- В конце шпиндельной коробки находится плоская вращающаяся тарелка радиальной рамы, которая может использоваться для радиальной обработки.
- Движущиеся компоненты могут быстро перемещаться
- Защитное устройство автоматически отключается, когда станок перегружает подачу, чтобы избежать разрушения заготовки и инструментов.
