Description

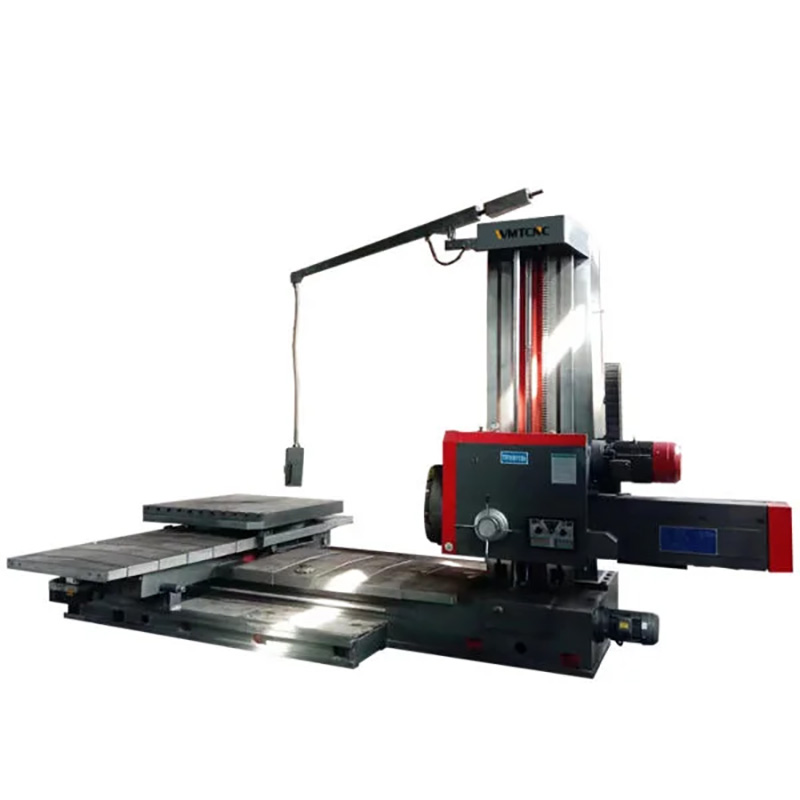

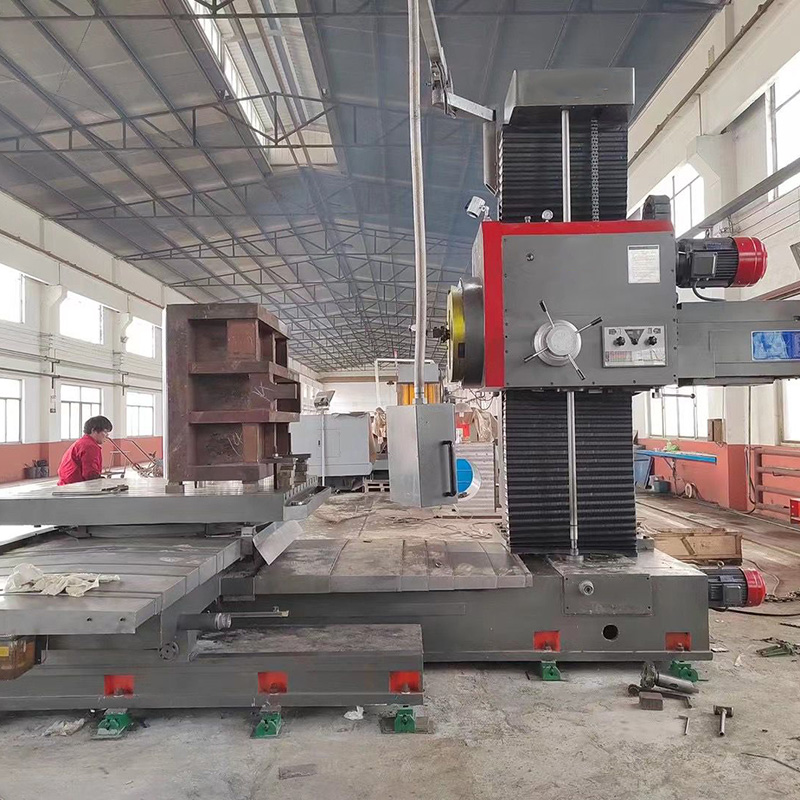

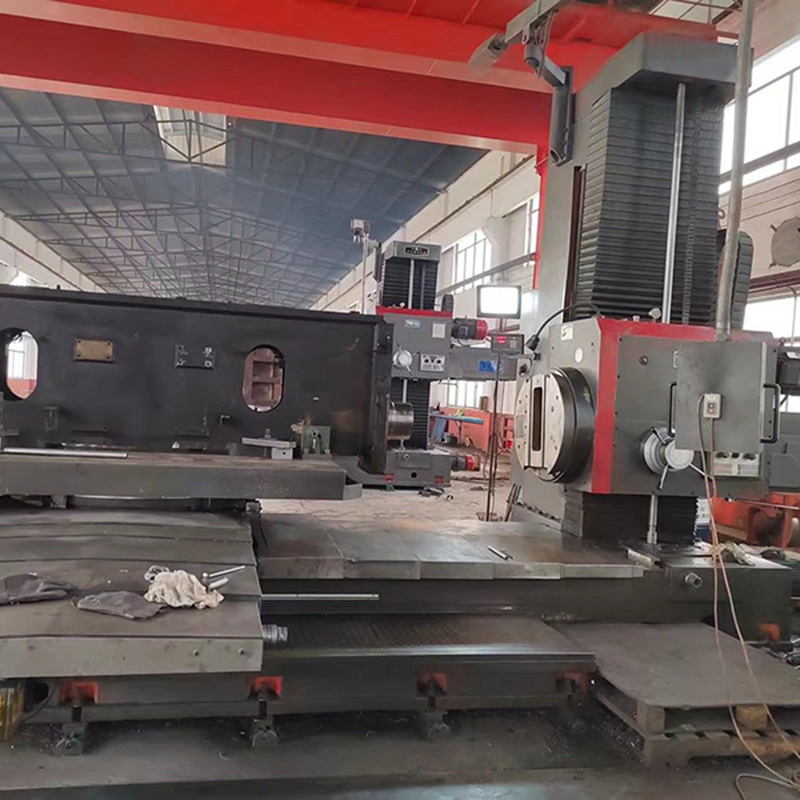

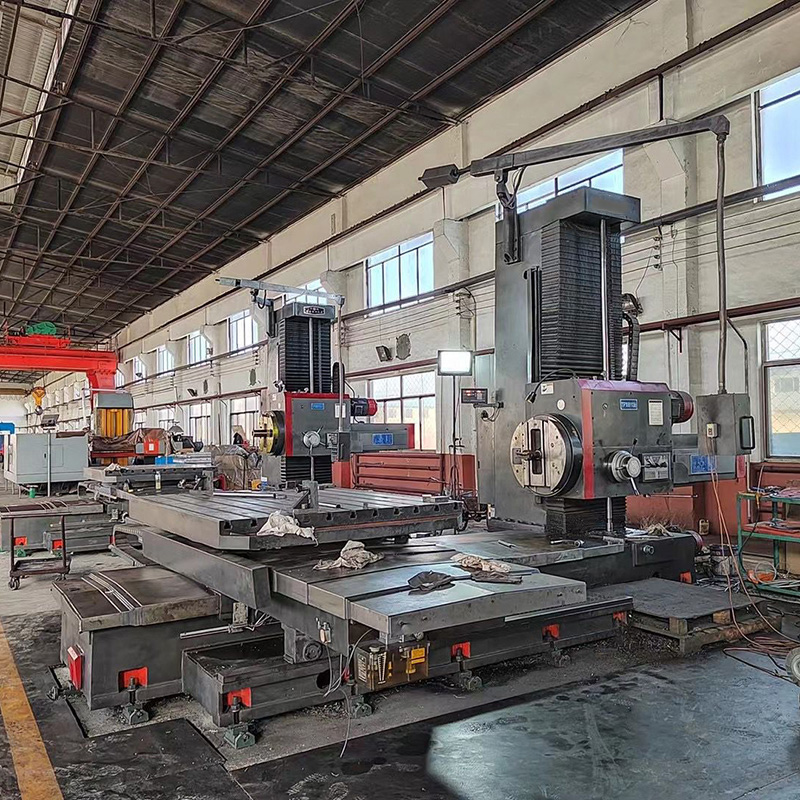

TPX6113B/2 — это универсальный горизонтально‑фрезерно‑расточной станок с колонной и боковым расположением корпуса, оснащённый поперечно‑подвижным столом. Он представляет собой усиленный вариант расточных оправок, разработанный для эффективного фрезерования плоскостей и обработки отверстий в корпусных деталях. Благодаря прочной конструкции и стабильности работы TPX6113B/2 обеспечивает высокую точность и однородность обработки при серийном производстве.
Удобная компоновка узлов и эргономичный доступ к механизмам облегчают техническое обслуживание и переналадку, снижая время простоя. Этот станок легко интегрируется в автоматизированные производственные линии и оптимален для операций фрезерования и расточного сверления. Интерфейс управления интуитивен и позволяет быстро настраивать параметры обработки без сложного обучения. TPX6113B/2 сочетает надёжность, универсальность и простоту эксплуатации, необходимые для современных производственных процессов.
Технические характеристики фрезерно-расточного станка TPX6113B/2
| Технические характеристики | TPX6113B/2 | |
|---|---|---|
| Диаметр шпинделя | 130 mm | |
| Макс. крутящий момент шпинделя | 2950 N·m | |
| Макс. крутящий момент радиального суппорта | 4694 N·m | |
| Макс. осевое усилие шпинделя | 31360 N·m | |
| Конус расточного шпинделя | MT6 (ISO50 7:24 opc.) | |
| Макс. ход шпинделя | 900 mm | |
| Макс. ход рабочего стола | Продольный с распоркой | 1500 mm |
| Продольный без распорки | 2000 mm | |
| Поперечный | 2000 mm | |
| Расстояние от оси шпинделя до поверхности стола | Макс. | 1800 mm |
| Мин. | 0 mm | |
| Макс. ход радиального держателя на торцевой головке | 250 mm | |
| Рабочий стол в середине нижнего седла | 10000 kg | |
| Рабочий стол в конце нижнего седла | 7000 kg | |
| Размер рабочего стола (Д×Ш) | 1800×1600 mm | |
| Диапазон скорости шпинделя | 8–800 rpm | |
| Диапазон скорости торцевой головки | 2.5–125 rpm | |
| Быстрая скорость шпинделя и перемещения | 1–2500 mm/min | |
| Быстрая скорость вращения рабочего стола | 1.2 rpm | |
| Диапазон продольной/поперечной подачи | 1–2500 mm/min | |
| Диапазон радиальных подач суппорта | 1–1560 mm/min | |
| Точность считывания измерительной системы | 0.01 mm | |
| Точность расточки | IT7 | |
| Диаметр расточки (≤450 mm) | φ50–φ240 mm | |
| Мощность главного двигателя | 15 kW | |
| Мощность быстрого двигателя | 3.5 kW | |
| Габариты станка (Д×Ш×В) | 7030×4665×3800 mm | |
| Вес станка (прибл.) | 28000 kg | |
Основные характеристики
1. Каждая направляющая станка имеет прямоугольную форму с широким поперечным сечением, покрыта специальным направляющим шпоном из ПТФЭ, что обеспечивает высокую точность и надежность работы.
2. Конец шпиндельной бабки оснащен плоским поворотным диском, позволяющим выполнять расточку отверстий и плоскостей большего диаметра.
3. Рабочий стол имеет угол наклона 4×90 градусов и оснащен четырехточечной системой ручного позиционирования с одним штифтом, что обеспечивает точное и надежное позиционирование.
4. Каждая направляющая оснащена централизованной системой синхронизации и количественной смазки, что обеспечивает гибкость и надежность всех подвижных частей.
5. Станок оснащен цифровым дисплеем с координатной сеткой X и Y, обеспечивающим точность и надежность.
6. Для нарезания резьбы и расширения диапазона обработки станка можно использовать сменный кронштейн.
