Description

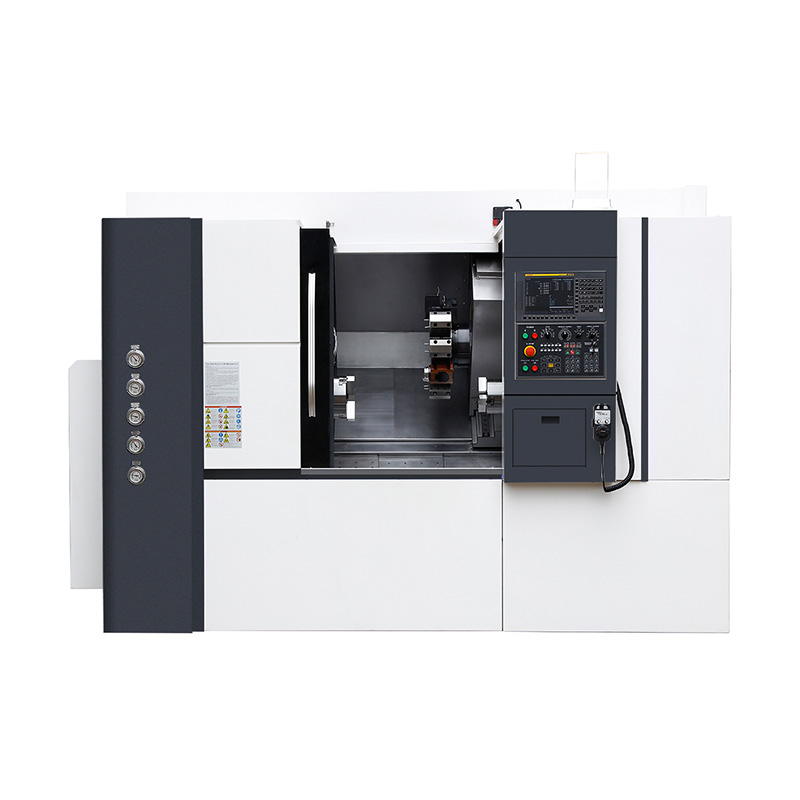

Токарный многоцелевой станок с ЧПУ марки WMT TX500ESY обеспечит вам безупречное обслуживание благодаря превосходной производительности, высокой жесткости, долговременной стабильности и высокой точности.
TX500ESY – это универсальный токарный центр, созданный для оптимизации процесса обработки. Благодаря продуманной конструкции и интуитивному интерфейсу управление станком становится простым даже для неопытных операторов. Оборудование обеспечивает стабильную работу и высокую производительность при выполнении различных токарных операций. Эргономичный дизайн и компактные габариты позволяют интегрировать TX500ESY в любые производственные зоны без лишних затрат пространства. Надёжные системы защиты и автоматические процедуры диагностики минимизируют простои и увеличивают безопасность персонала.
Детали машины
 |
 |
| Станция ЧПУ | электрический шкаф |
Модульная архитектура облегчает проведение технического обслуживания и расширение функциональных возможностей с учётом развития производства. TX500ESY идеально подходит как для мелкосерийного, так и для массового выпуска деталей сложной формы. Это выгодное решение для компаний, стремящихся повысить эффективность и качество обработки. Продуманное расположение органов управления и интеграция современных технологий обеспечивают быстрое освоение работы с TX500ESY. Пользователи отмечают надёжность и низкую стоимость владения. Комфорт и защиту персонала.
СПЕЦИФИКАЦИЯ ТОКАРНО-ФРЕЗЕРНОГО ОБРАБАТЫВАЮЩЕГО ЦЕНТРА С ЧПУ TX500ESY
| Технические характеристики | TX500ESY |
| Производительность | |
| Гидравлический патрон | 8″ (main spindle) |
| Макс. диаметр поворота над станиной | φ650 mm |
| Макс. диаметр поворота | φ320 mm |
| Макс. длина заготовки | 600, 900 mm, 1500 |
| Макс. диам. поворота над станиной | φ460 mm |
| Шпиндель | |
| Диаметр отверстия шпинделя | φ66 mm |
| Макс. диаметр сквозного отверстия | φ52 mm |
| Шпиндель | A2-6 |
| Макс. скорость вращения шпинделя | 4000 rpm |
| Мощность главного двигателя | 22/30 kW |
| Подшпиндель | |
| Гидравлический патрон | 6″ |
| Диаметр отверстия шпинделя | φ55 mm |
| Макс. диам. сквозного отверстия | φ46 mm |
| Шпиндель | A2-5 |
| Макс. скорость вращения шпинделя | 5000 rpm |
| Мощность главного двигателя | 11/15 kW |
| Ось | |
| Ход оси X | 200 mm |
| Перемещение по оси Z | 620, 900 mm, 1500 mm |
| Ход оси Z1/Z2 | 590, 850 mm, 1450 mm |
| Перемещение по оси Y | 100(+50), 140(+70) mm |
| Быстрое перемещение по оси X | 20 m/min |
| Быстрое перемещение по оси Z | 20 m/min |
| Быстрое перемещение по оси Y | 12 m/min, 7 m/min |
| Револьверная головка | |
| Тип револьверной головки | BMT55 |
| Количество инструментов | 12 position |
| Размер хвостовика наружного инструмента | 20×20, 25×25 mm |
| Размер хвостовика расточного инструмента | φ40 mm |
| Макс. скорость вращения инструмента под напряжением | 4000, 5000 rpm |
| Глубина растачивания подшпинделя | 115, 145 mm |
| Структура | |
| Степень наклона станины | 35° |
| Тип направляющих | LM |
| Задняя бабка | |
| Тип задней бабки | N/A |
| Конусность пиноли задней бабки | N/A |
| Ход задней бабки | N/A |
| Другие | |
| Габаритные размеры (Д×Ш×Г) | 3100×2000×2250 mm |
| Масса | 5300 kg |
Основные характеристики
- 4-осевой токарный центр с ЧПУ: оси X, Y, Z и C1
- Абсолютный энкодер, усовершенствованная система управления с шинным кабелем.
- Двигатель Fanuc и драйверы
- Прямой приводной шпиндель (синхронный двигатель с постоянными магнитами типа PMSM)
- BMT45, 12-позиционная приводная револьверная головка (стандартно без держателей приводного инструмента).
- Направляющие линейного перемещения HIWIN / PMI
- Шариковинтовая передача HIWIN / PMI с подшипниками NSK
- Электронные компоненты Schneider
- Автоматическая система смазки и автоматическая система охлаждения
- Ручной электрический маховик
- Рабочая лампа и трехцветный сигнальный фонарь
