Description
TX500EY представляет собой высокопроизводительный токарно-фрезерный центр с ЧПУ, разработанный для комплексной обработки различных деталей. TX500EY обеспечивает отличную стабильность и надёжность благодаря усиленной конструкции и современной системе управления. Этот станок идеально подходит для точной обработки сложных форм: он сочетает в себе функции токарной и фрезерной обработки, что позволяет сократить время переналадки и повысить эффективность производства.
Интуитивный интерфейс и простая система программирования упрощают настройку и управление, даже для неопытных операторов. TX500EY отлично справляется с массовым и мелкосерийным производством, обеспечивая стабильное качество и повторяемость операций. Этот станок станет надёжным решением для предприятий, ориентированных на современные стандарты точности, скорости и универсальности.
Детали машины
 |
 |

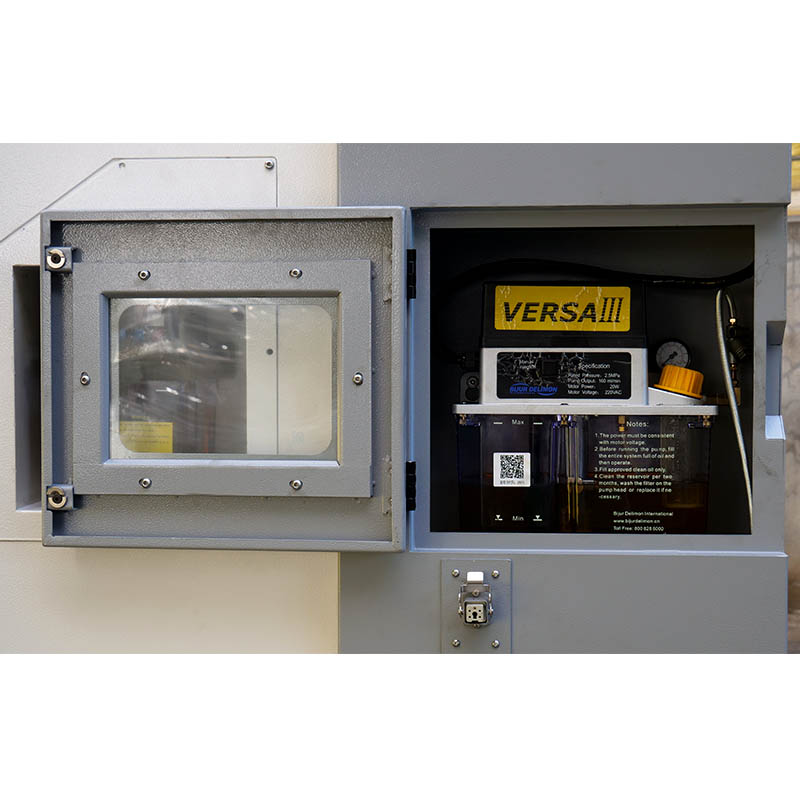

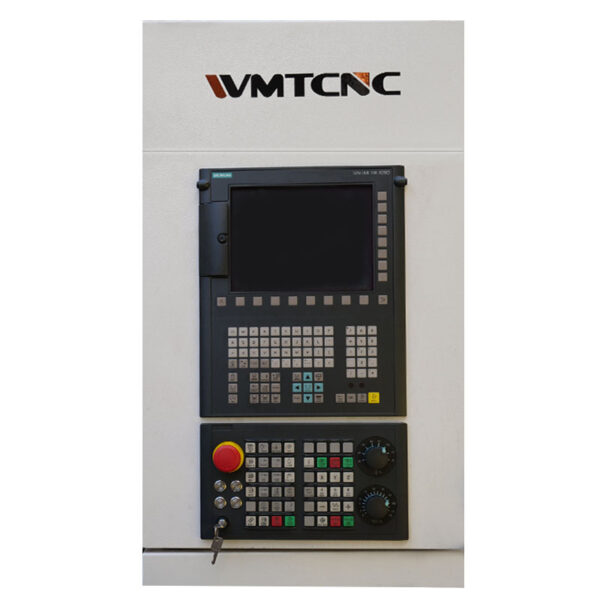

| Станция ЧПУ | электрический шкаф |

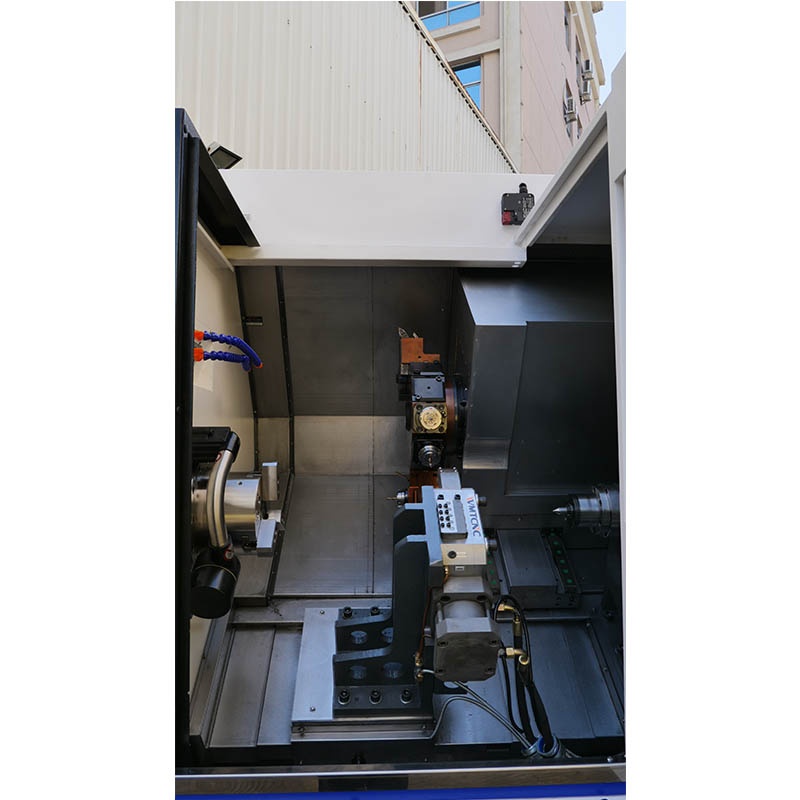

Токарный центр с ЧПУ серии TX обеспечивает шпиндель DDS или ленточный шпиндель, объединяет приводную револьверную головку и функции оси Y. Эта серия значительно расширяет возможности обработки для объединения токарной обработки и фрезерования вне центра. С осью Y клиенты могут заменить более 90% вторичного процесса обработки фрезерными станками для токарных деталей. Это сэкономит рабочее время и повысит точность и эффективность.
СПЕЦИФИКАЦИЯ ТОКАРНО-ФРЕЗЕРНОГО ОБРАБАТЫВАЮЩЕГО ЦЕНТРА С ЧПУ TX500EY
| Технические характеристики | TX500EY |
| Производительность | |
| Гидравлический патрон | 8″, 10″ |
| Макс. диаметр поворота над станиной | φ600 mm |
| Макс. диаметр поворота | φ320 mm |
| Макс. длина заготовки | 650, 1000, 1500 mm |
| Макс. диам. поворота над станиной | φ430 mm |
| Шпиндель | |
| Диаметр отверстия шпинделя | φ66 mm, φ75 mm |
| Макс. диаметр сквозного отверстия | φ52 mm, φ65 mm |
| Шпиндель | A2-6, A2-8 |
| Макс. скорость вращения шпинделя | 4000 rpm, 3000 rpm |
| Мощность главного двигателя | 22/30 kW, 11.0/15.0 kW |
| Подшпиндель | |
| Гидравлический патрон | N/A |
| Диаметр отверстия шпинделя | N/A |
| Макс. диам. сквозного отверстия | N/A |
| Шпиндель | N/A |
| Макс. скорость вращения шпинделя | N/A |
| Мощность главного двигателя | N/A |
| Ось | |
| Ход оси X | 250 mm |
| Перемещение по оси Z | 650, 1000, 1500 mm (8″ chuck) |
| Ход оси Z1/Z2 | N/A |
| Перемещение по оси Y | 100(±50), 140(±70) mm |
| Быстрое перемещение по оси X | 20 m/min |
| Быстрое перемещение по оси Z | 20 m/min |
| Быстрое перемещение по оси Y | 12 m/min, 7 m/min |
| Револьверная головка | |
| Тип револьверной головки | BMT45, BMT55 |
| Количество инструментов | 12 position |
| Размер хвостовика наружного инструмента | 20×20, 25×25 mm |
| Размер хвостовика расточного инструмента | φ32 mm, φ40 mm |
| Макс. скорость вращения инструмента под напряжением | 4000, 5000 rpm |
| Глубина растачивания подшпинделя | N/A |
| Структура | |
| Степень наклона станины | 35° |
| Тип направляющих | LM |
| Задняя бабка | |
| Тип задней бабки | SST, SPT |
| Конусность пиноли задней бабки | MT3 (spindle unit type) |
| Ход задней бабки | 100-650 mm |
| Другие | |
| Габаритные размеры (Д×Ш×Г) | 3000×1780×2050 mm |
| Масса | 4800 kg |
Основные характеристики
- Возможность гибкой обработки различных заготовок.
- 12-позиционная силовая револьверная головка позволяет оператору обрабатывать простые и сложные заготовки с помощью одной простой операции настройки.

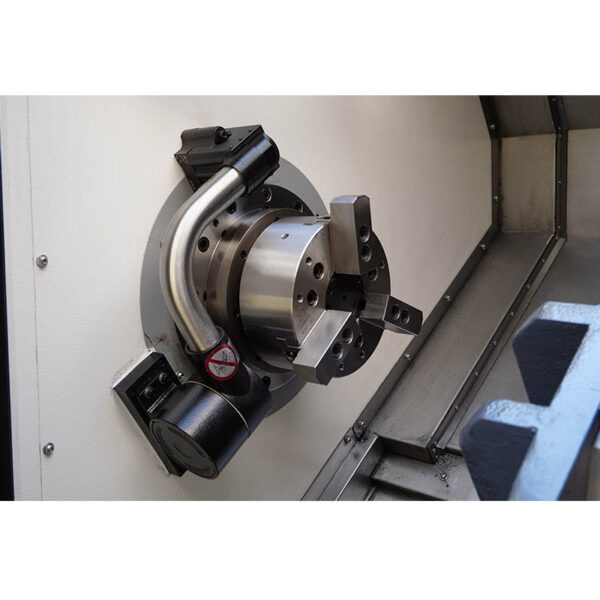

- Эти модели также оснащены шпинделем с прямым приводом (интегрированный двигатель), который развивает высокую скорость, сохраняя при этом строгую жесткость и исключительную точность оси C.
- Токарный центр с ЧПУ WMTCNC имеет прочное литое основание со станиной «True Align».
- Эта конструктивная особенность снижает накопление тепла и вызванное им тепловое расширение.
- Направляющие цилиндрического типа и высокоточный шариковый винт большого диаметра обеспечивают повышенную жесткость и более высокую точность.
- Благодаря очень низкому коэффициенту трения они потребляют меньше энергии и не требуют регулировки.
