TX600 – это современный токарный станок, разработанный для обеспечения высокой производительности и надёжности в самых требовательных производственных процессах. Благодаря инновационным решениям в конструкции и эргономике управления, TX600 обеспечивает точность и стабильность обработки различных материалов.

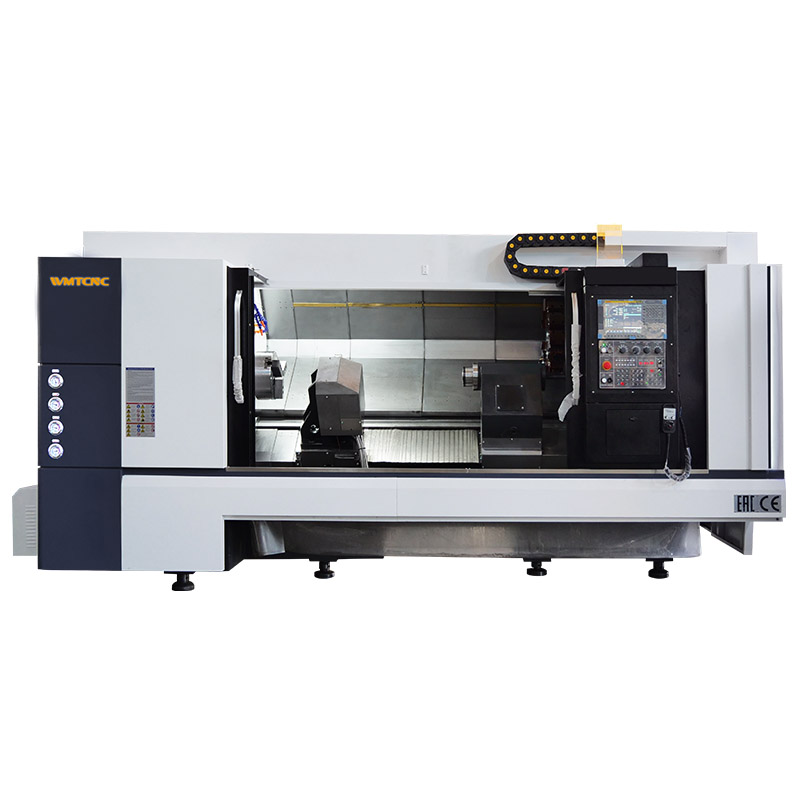

Токарный центр WMTCNC TX600 — это токарный центр, способный гибко обрабатывать различные заготовки. 12-позиционная силовая револьверная головка позволяет оператору обрабатывать простые и сложные заготовки с помощью одной простой операции настройки. Эти модели также оснащены шпинделем с прямым приводом (интегрированным двигателем), который достигает высокой скорости, сохраняя при этом строгую жесткость и исключительную точность оси C. Модели могут удовлетворить широкий круг пользователей: от новичков в цеховом производстве до групповых корпораций с опытными специалистами.
Детали машины
 |
 |
| Станция ЧПУ | электрический шкаф |
TX600 идеально подходит для мелкосерийного и массового производства деталей сложной формы. Этот станок сочетает в себе современные технологии, надёжность и экономичность, что делает его выгодным решением для предприятий любого масштаба. TX600 отличается универсальностью, адаптируется к различным задачам. Надёжная конструкция снижает затраты на обслуживание, а служба поддержки и доступность запчастей гарантируют бесперебойную работу.
СПЕЦИФИКАЦИЯ ТОКАРНО-ФРЕЗЕРНОГО ОБРАБАТЫВАЮЩЕГО ЦЕНТРА С ЧПУ TX600
| Технические характеристики | TX600 |
| Производительность | |
| Гидравлический патрон | 10″, 12″ |
| Макс. диаметр поворота над станиной | φ600 mm |
| Макс. диаметр поворота | N/A |
| Макс. длина заготовки | 700, 900, 1700 mm |
| Макс. диам. поворота над станиной | φ360 mm |
| Шпиндель | |
| Диаметр отверстия шпинделя | φ86 mm |
| Макс. диаметр сквозного отверстия | φ75 mm |
| Шпиндель | A2-8 |
| Макс. скорость вращения шпинделя | 3000 rpm |
| Мощность главного двигателя | Belt: 18.5/15 kW |
| Подшпиндель | |
| Гидравлический патрон | N/A |
| Диаметр отверстия шпинделя | N/A |
| Макс. диам. сквозного отверстия | N/A |
| Шпиндель | N/A |
| Макс. скорость вращения шпинделя | N/A |
| Мощность главного двигателя | N/A |
| Ось | |
| Ход оси X | 280 mm |
| Перемещение по оси Z | 700, 900, 1800 mm |
| Ход оси Z1/Z2 | N/A |
| Перемещение по оси Y | N/A |
| Быстрое перемещение по оси X | 20 m/min |
| Быстрое перемещение по оси Z | 20 m/min |
| Быстрое перемещение по оси Y | N/A |
| Револьверная головка | |
| Тип револьверной головки | BMT55, VDI40 |
| Количество инструментов | 12 position |
| Размер хвостовика наружного инструмента | 25×25 mm |
| Размер хвостовика расточного инструмента | φ32 mm |
| Макс. скорость вращения инструмента под напряжением | 4000, 5000 rpm |
| Глубина растачивания подшпинделя | N/A |
| Структура | |
| Степень наклона станины | 35° |
| Тип направляющих | LM |
| Задняя бабка | |
| Тип задней бабки | Hydraulic, SPT, HPT |
| Конусность пиноли задней бабки | MT5 |
| Ход задней бабки | 100–750, 1000, 1700 mm |
| Другие | |
| Габаритные размеры (Д×Ш×Г) | 3200×1920×2250 mm |
| Масса | 6000, 7000, 8100 kg |
Основные характеристики
- Токарный центр WMTCNC TX600 имеет прочное литое основание с конструкцией наклонной станины «True Align».
- Станина станка, передняя бабка, револьверная головка и задняя бабка выровнены на одной плоскости.
- Эта уникальная конструктивная особенность снижает накопление тепла и вызванное им тепловое расширение.
- Цилиндрические роликовые направляющие и высокоточный шариковый винт большого диаметра обеспечивают повышенную жесткость и более высокую точность.
- Благодаря очень низкому коэффициенту трения они потребляют меньше энергии и не требуют регулировки.
- Корпус задней бабки позиционируется гидравлической тяговой планкой на роликовой линейной направляющей.
- Значительное сокращение настройки по сравнению с ручной задней бабкой гидравлического рукавного типа.
