Description

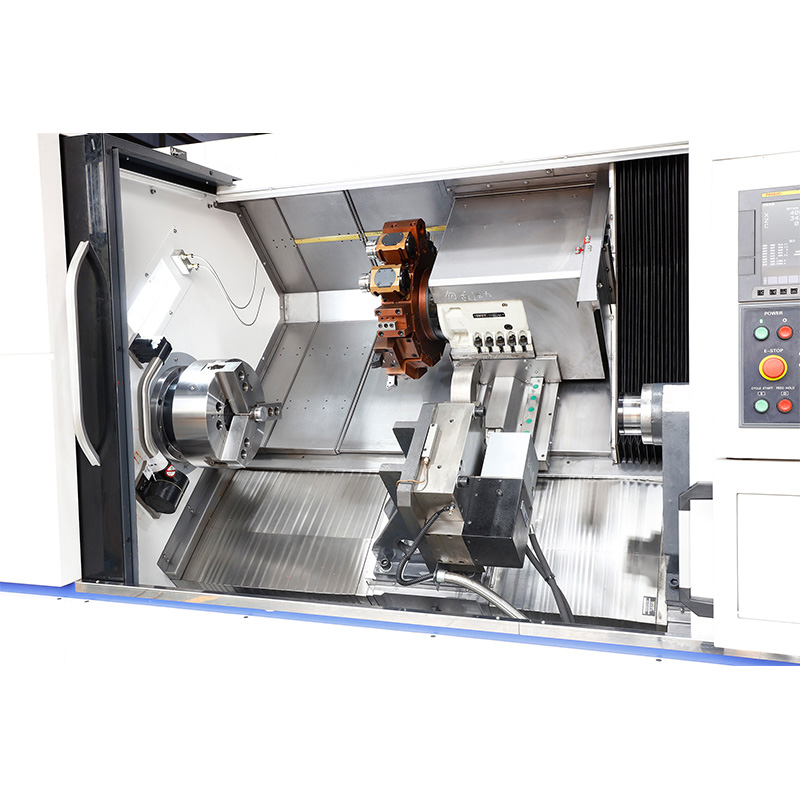

WMTCNC 3-осевой токарный центр TX700 — это токарный центр, способный гибко обрабатывать различные заготовки. 12-позиционная силовая револьверная головка позволяет оператору обрабатывать простые и сложные заготовки с помощью одной простой операции настройки. Эти модели также оснащены шпинделем с прямым приводом (интегрированный двигатель), который достигает высокой скорости, сохраняя при этом строгую жесткость и исключительную точность оси C. Модели могут удовлетворить широкий круг пользователей: от новичков в цеховом производстве до групповых корпораций с опытными специалистами.
TX700 – это новый универсальный токарный станок, созданный для оптимизации производственных процессов и повышения качества обработки деталей. Благодаря современным технологиям управления и продуманной конструкции, TX700 обеспечивает оператору удобство в настройке и управлении, снижая время подготовки к работе. Интуитивно понятный интерфейс помогает быстро освоить функционал станка, что делает TX700 подходящим для предприятий с различным уровнем подготовки персонала.
Детали машины
 |
 |
| Станция ЧПУ | электрический шкаф |
Эргономичный дизайн позволяет организовать рабочее пространство компактно и безопасно, исключая лишние усилия при обслуживании оборудования. Надёжная система защиты и автоматические процедуры самодиагностики минимизируют простои и повышают безопасность эксплуатации. Этот станок сочетает эффективность, долговечность, инновационность и доступность обслуживания, что позволяет снизить эксплуатационные расходы.
СПЕЦИФИКАЦИЯ ТОКАРНО-ФРЕЗЕРНОГО ОБРАБАТЫВАЮЩЕГО ЦЕНТРА С ЧПУ TX700
| Технические характеристики | TX700 |
| Производительность | |
| Гидравлический патрон | 15″ |
| Макс. диаметр поворота над станиной | φ620 mm |
| Макс. диаметр поворота | N/A |
| Макс. длина заготовки | 1250 mm, 1700 mm |
| Макс. диам. поворота над станиной | φ360 mm |
| Шпиндель | |
| Диаметр отверстия шпинделя | φ105 mm |
| Макс. диаметр сквозного отверстия | φ91 mm |
| Шпиндель | A2-8 |
| Макс. скорость вращения шпинделя | 1800 rpm |
| Мощность главного двигателя | Belt: 18.5/15 kW |
| Подшпиндель | |
| Гидравлический патрон | N/A |
| Диаметр отверстия шпинделя | N/A |
| Макс. диам. сквозного отверстия | N/A |
| Шпиндель | N/A |
| Макс. скорость вращения шпинделя | N/A |
| Мощность главного двигателя | N/A |
| Ось | |
| Ход оси X | 300 mm |
| Перемещение по оси Z | 1250 mm, 1700 mm |
| Ход оси Z1/Z2 | N/A |
| Перемещение по оси Y | N/A |
| Быстрое перемещение по оси X | 15 m/min |
| Быстрое перемещение по оси Z | 20 m/min |
| Быстрое перемещение по оси Y | N/A |
| Револьверная головка | |
| Тип револьверной головки | BMT65 |
| Количество инструментов | 12 position |
| Размер хвостовика наружного инструмента | 25×25 mm |
| Размер хвостовика расточного инструмента | φ40 mm |
| Макс. скорость вращения инструмента под напряжением | 4000, 5000 rpm |
| Глубина растачивания подшпинделя | N/A |
| Структура | |
| Степень наклона станины | 45° |
| Тип направляющих | LM |
| Задняя бабка | |
| Тип задней бабки | SST-LM, SPT |
| Конусность пиноли задней бабки | MT5 |
| Ход задней бабки | 100–1250 mm |
| Другие | |
| Габаритные размеры (Д×Ш×Г) | 4550×2270×2550 mm |
| Масса | 10700 kg |
Основные характеристики

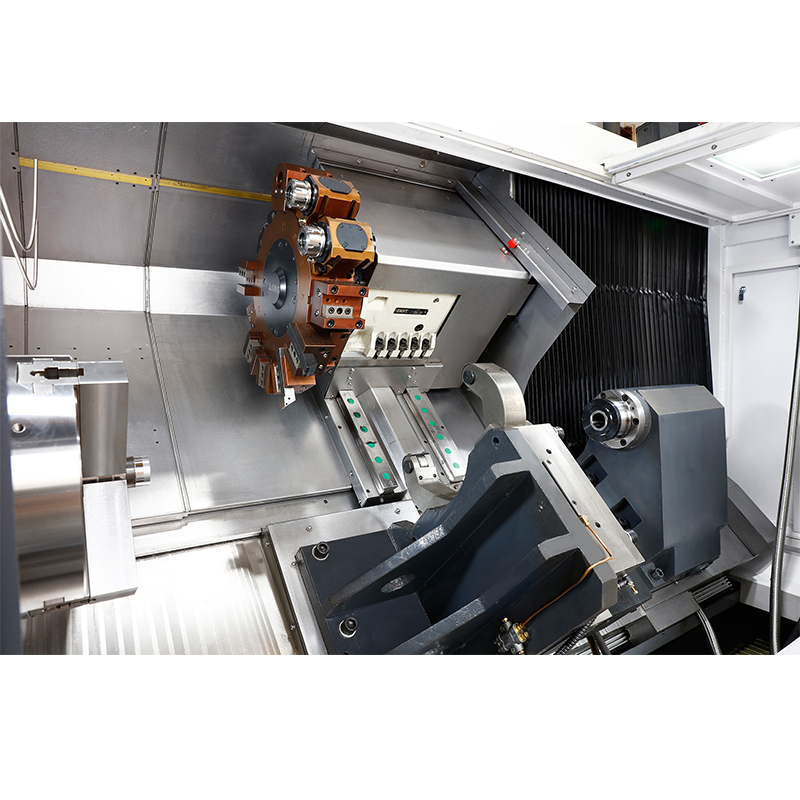

- Токарный центр WMTCNC имеет прочное литое основание с конструкцией наклонной станины «True Align».
- Станина станка, передняя бабка, револьверная головка и задняя бабка выровнены на одной плоскости.
- Эта уникальная конструктивная особенность снижает накопление тепла и вызванное им тепловое расширение.
- Цилиндрические роликовые направляющие и высокоточный шариковый винт большого диаметра обеспечивают повышенную жесткость и более высокую точность.
- Благодаря очень низкому коэффициенту трения они потребляют меньше энергии и не требуют регулировки.
- Корпус задней бабки позиционируется гидравлической тяговой планкой на роликовой линейной направляющей.
- Значительное сокращение настройки по сравнению с ручной задней бабкой гидравлического типа.
