Description

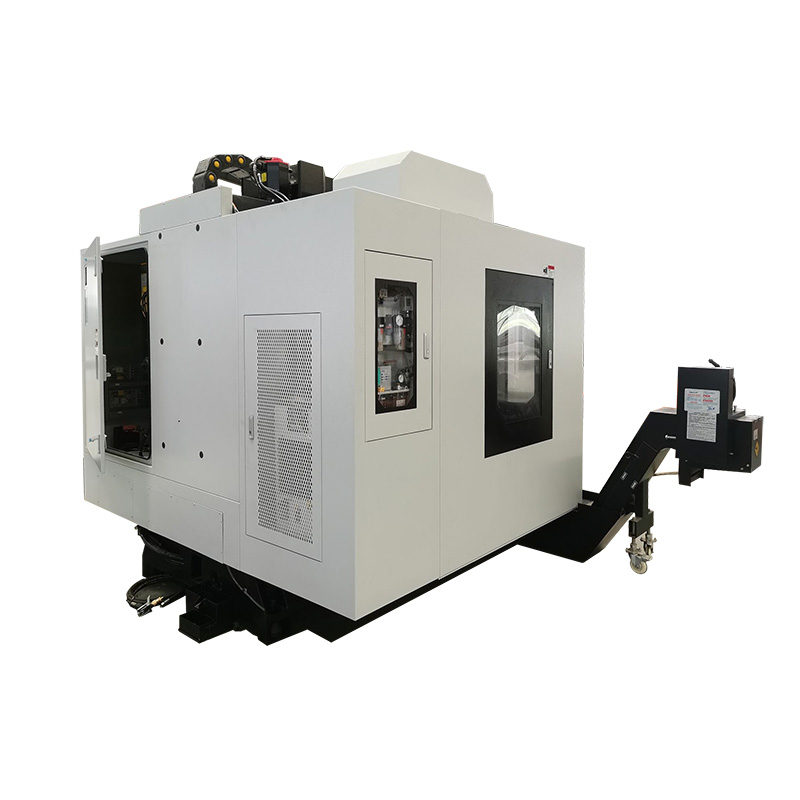

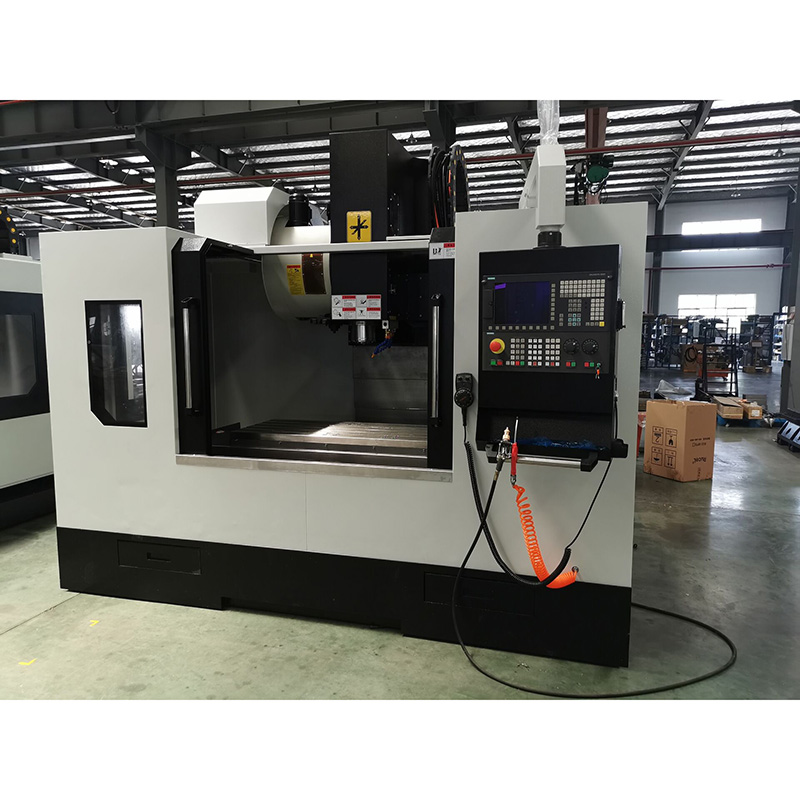

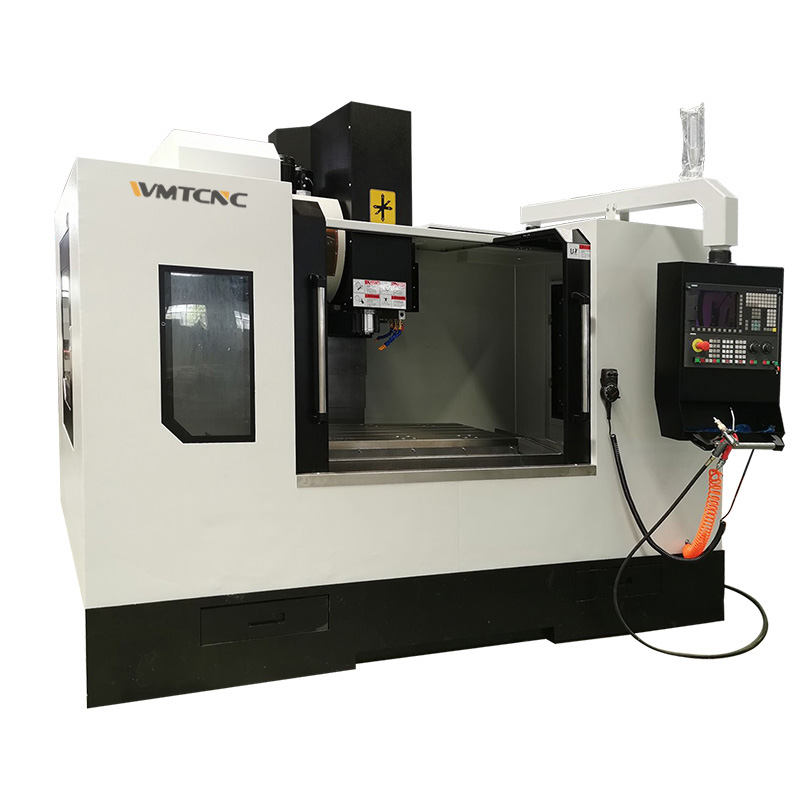

VH11 — трёхкоординатный обрабатывающий центр с ЧПУ, обладающий мехатронной конструкцией, оптимизированной с помощью Pro/E и Ansys. Благодаря передовым инженерным решениям и современному подходу к проектированию, VH11 отличается высокой жёсткостью, точностью и надёжностью.
Использование научных методов позволило устранить слабые места традиционных моделей, сделав VH11 эффективным и стабильным решением для точной обработки в промышленных условиях.
Технические характеристики вертикального обрабатывающего центра
| Технические характеристики | VH11 |
|---|---|
| Размеры рабочего стола (Д×Ш) | 1200×550mm |
| Перемещение по осям X/Y/Z | 1130/570/570mm |
| Расстояние от центра шпинделя до колонны | 630mm |
| Расстояние от торца шпинделя до поверхности рабочего стола | 130-700mm |
| Конус шпинделя | BT40 |
| Мощность шпинделя | 11/15kw |
| Макс. частота вращения шпинделя | 10000rpm |
| Скорость ускоренной подачи (X/Y/Z) | 15/15/12m/min |
| Емкость инструментального магазина | 24T |
| Д×Ш×В | 3200×2335×2450mm |
| Максимальная загрузка рабочего стола | 600kg |
| Вес станка | 7000kg |
Основные характеристики
- Станина, стол, подвижное основание, колонна, шпиндельная бабка и другие крупногабаритные детали изготовлены из высокопрочного чугуна, что повышает жёсткость и устойчивость крупногабаритных деталей и всего станка.
- Шпиндельная группа вертикального высокоскоростного обрабатывающего центра изготовлена профессиональным тайваньским производителем и отличается высокой точностью и жёсткостью.
- Используется оригинальный тайваньский инструментальный магазин манипуляторного типа.
- Трёхкоординатный обрабатывающий центр с ЧПУ VH11 оснащён мощным насосом охлаждения и объёмным водяным баком для обеспечения циркуляции охлаждающей жидкости.
