Description

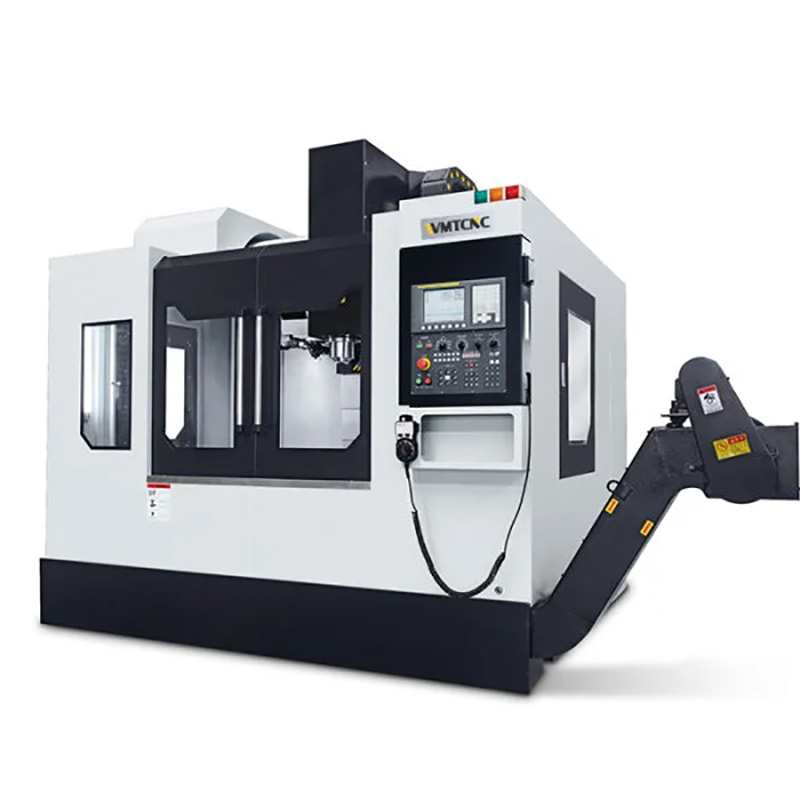

VH9 — это высокоточный вертикальный обрабатывающий центр, разработанный для стабильной и эффективной работы в условиях высокой нагрузки. Благодаря широкой колонне, ручной шабровке и конструкции из высококачественного чугуна Meehanite, VH9 обеспечивает превосходную жёсткость и динамическую точность.
Использование подшипников класса P4 делает шпиндель идеальным для прецизионной обработки, а равномерное распределение нагрузки способствует надёжной и долгосрочной эксплуатации. VH9 — это оптимальное решение для тех, кто ценит точность, стабильность и надёжность в производственном процессе.
Технические характеристики вертикального обрабатывающего центра VH9
| Технические характеристики | VH9 |
|---|---|
| Рабочий стол | |
| Размер рабочего стола (Д×Ш) | 1000x550mm |
| Т-образный паз (Ш×Ш×Г) | 5x100x18mm |
| Перемещение | |
| Перемещение по осям X/Y/Z | 930x570x570mm |
| Производительность | |
| Расстояние от центра шпинделя до передней части колонны | 630mm |
| Расстояние от конца шпинделя до рабочего стола | 130-700mm |
| Шпиндель | |
| Конус шпинделя | BT40 |
| Мощность шпинделя | 11/15kw |
| Скорость вращения шпинделя с ременным приводом | 10000rpm |
| Скорость вращения шпинделя с прямым приводом | 12000rpm |
| Подача | |
| Макс. скорость подачи (X/Y/Z) | 48/48/48m/min |
| Точность позиционирования | |
| Точность позиционирования (X/Y/Z) | ±0.005/300mm |
| Точность повторного позиционирования (X/Y/Z) | ±0.002/300mm |
| Габариты станка | |
| Д×Ш×В | 2700x2350x2500mm |
| Вес станка | |
| Максимальная нагрузка на рабочий стол | 600kgs |
| Вес станка | 6000kgs |
Основные характеристики
- Конструкция колонны отличается большим пролетом и ручным шабрением контактных поверхностей между колонной и основанием, что обеспечивает высокую точность сборки, прочность конструкции и равномерную нагрузку.

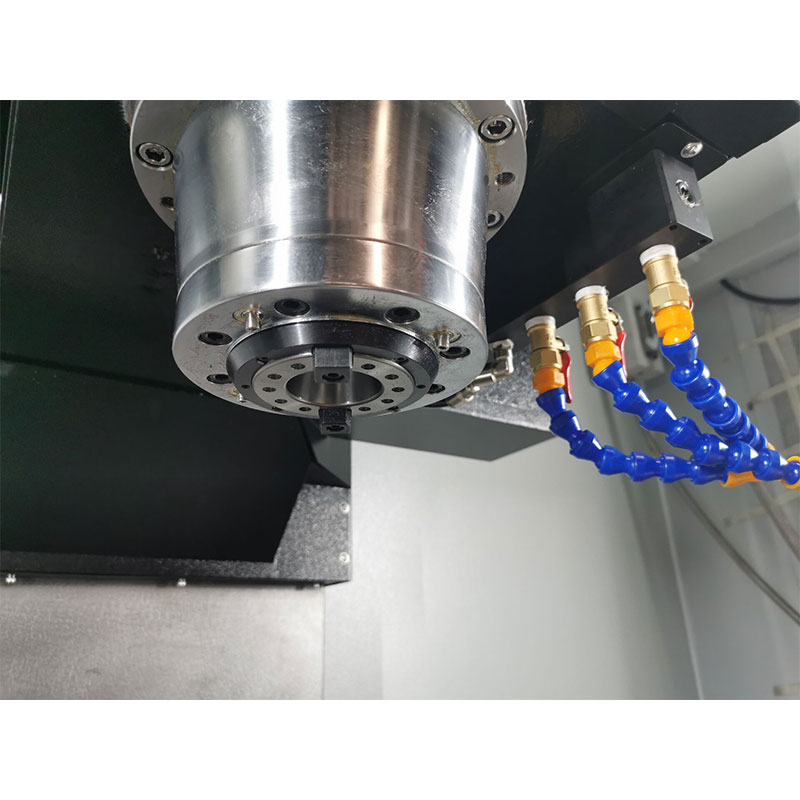

- Шпиндель оснащен сверхточными подшипниками класса P4, что делает станок идеальным для различных видов прецизионной обработки и высокоскоростной резки.
- Высокоточные линейные направляющие по трем осям обеспечивают наилучший контроль и эффективность перемещения.

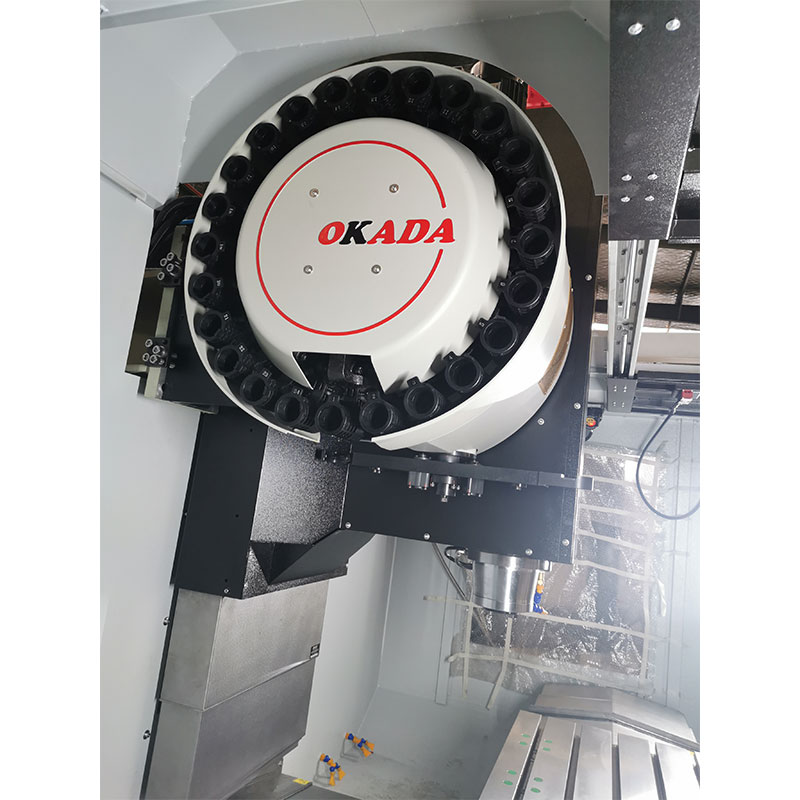

- Доступно для оснащения магазином смены инструмента консольного типа на 24 инструмента. Достаточное количество инструментов соответствует различным требованиям обработки.
