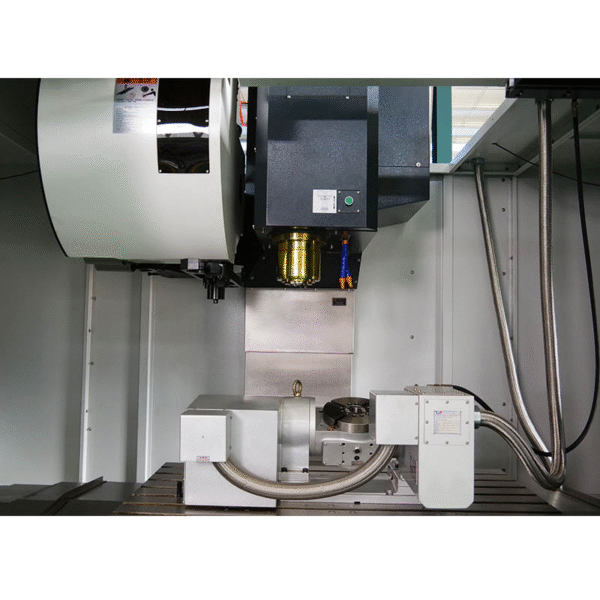

VMC1270L от WMTCNC — это высокопроизводительный вертикальный 5‑осевой центр с ЧПУ, созданный на основе корпуса из высокопрочного чугуна и композитной смолы. Такая конструкция гарантирует выдающуюся жёсткость и стабильную точность в любых условиях.
Инновационные решения и надёжные комплектующие обеспечивают непрерывную эксплуатацию без сбоев, позволяя обрабатывать сложные детали и формы с неизменно высоким качеством поверхности. VMC1270L станет ключевым элементом вашего производства, сочетая передовые технологии и долговременную стабильность, что позволит повысить эффективность и создать устойчивое конкурентное преимущество на рынке.
Технические характеристики вертикального обрабатывающего центра VMC1270L
| Характеристики | VMC1270L |
|---|---|
| Ось X | 1200mm |
| Ось Y | 700mm |
| Ось Z | 600mm |
| Расстояние от торца шпинделя до поверхности стола | 110-710mm |
| Расстояние от оси шпинделя до поверхности колонны | 750mm |
| Система ЧПУ | GSK218 control system |
| Конус шпинделя | BT40 |
| Скорость вращения шпинделя | 8000rpm |
| Двигатель шпинделя | 11kw |
| Размер стола | 1300×700mm |
| Макс. загрузка | 1000kg |
| Ширина Т-образного паза | 18-110mm |
| Количество Т-образных пазов | 5 |
| Емкость магазина инструментов | Taiwan 24 tools disc magazine |
| Макс. диаметр инструмента | 80/150mm |
| Макс. длина инструмента | 200mm |
| Макс. вес инструмента | 8kg |
| Скорость быстрого перемещения по осям X, Y | 20000mm |
| Скорость быстрого перемещения по оси Z | 18000mm |
| Скорость подачи резания | 1-10000mm/min |
| Точность позиционирования | ±0.008mm |
| Точность повторного позиционирования | ±0.003/300mm |
| Тип двигателя осей X/Y/Z | AC servo motor |
| Крутящий момент | 22/22/22N.m |
| Силовое устройство | 3‑phase AC 380V±10%, 50Hz±10% |
| Производительность | 20KVA |
| Производительность СОЖ | 200L |
| Мощность насоса СОЖ | 440W |
| Расход насоса СОЖ | 67L/min |
| Номинальный напор | 16m |
| Используемое давление воздуха | 0.6MPa |
| Размеры | 3700×2750×2800mm |
| Вес нетто | 7500Kg |
Основные характеристики
- Высокая жёсткость станины, сервопривода, шпинделя и т.д. повышает производительность при обработке тяжёлых материалов.
- 5-осевой обрабатывающий центр с ЧПУ VMC1270L обеспечивает высокую производительность при фрезеровании, растачивании, сверлении и нарезании резьбы.
- Подшипники NTN, линейные направляющие THK/PMI/HIWIN.
- Шпиндель ROYAL/VYUCHENG/KENTURN (Тайвань), стандартная скорость вращения 8000 об/мин.

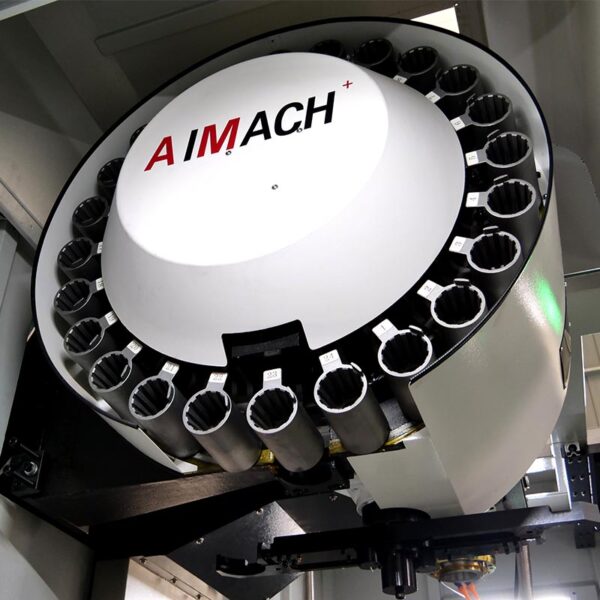

- Конус шпинделя BT40, дисковый магазин инструментов ёмкостью 24 зуба.
