Description

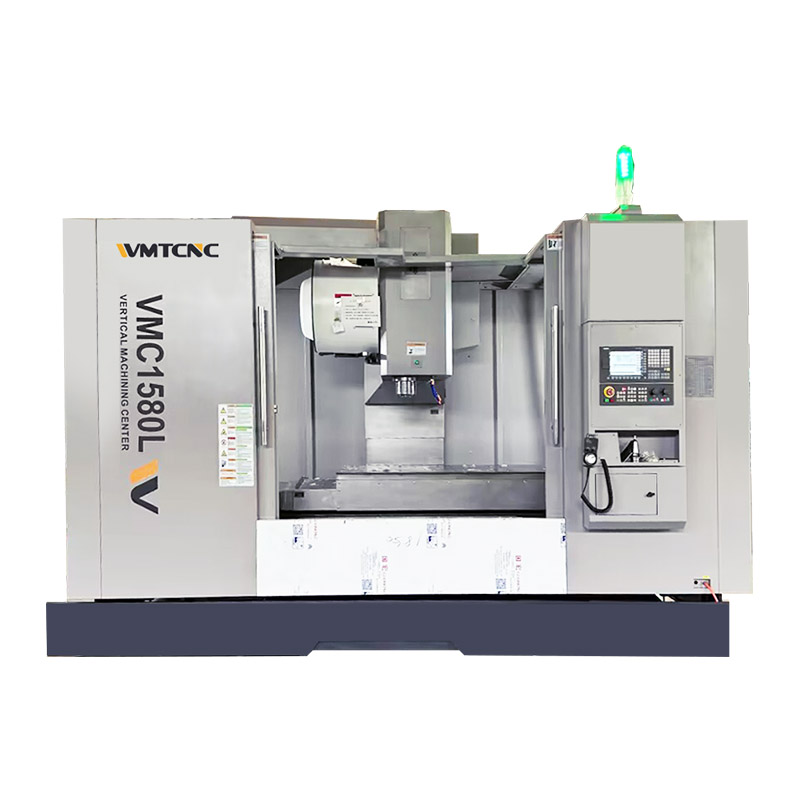

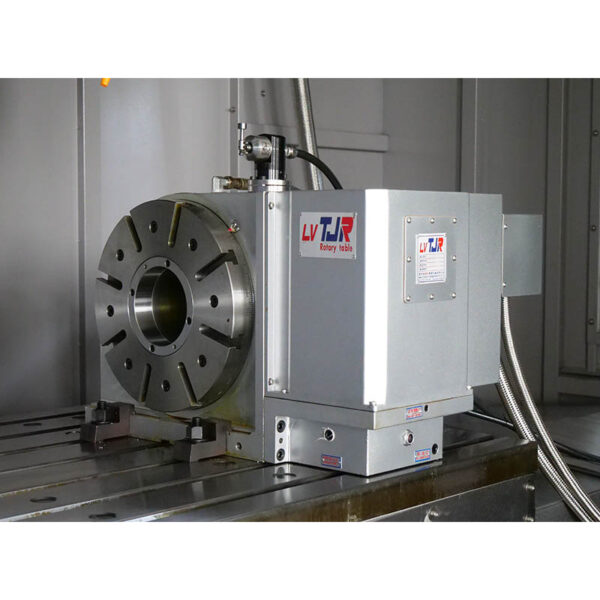

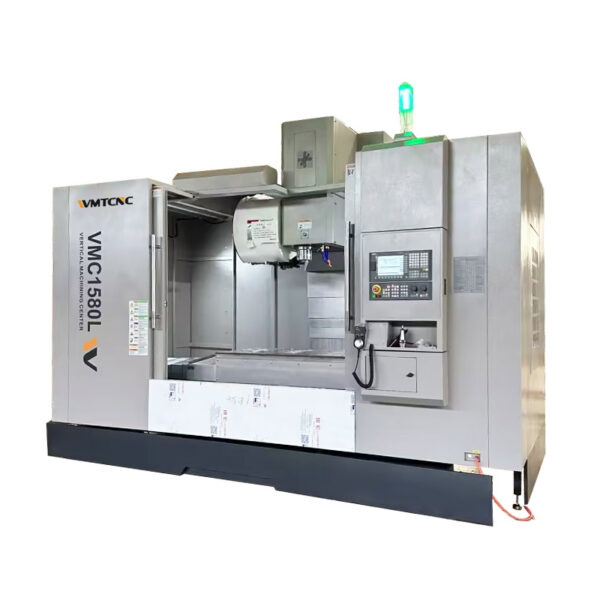

4-осевой обрабатывающий центр с ЧПУ VMC1580L соответствует передовому международному стандарту проектирования.
Кроме того, он имеет современную конструкцию с высококачественными компонентами и запасными частями.
Поэтому он хорошо работает как при точной обработке деталей, так и при обработке пресс-форм.
В результате VMC1580L от WMTCNC обеспечивает превосходную производительность и надежную долгосрочную стабильность.
Кроме того, он обеспечивает высокую жесткость и более высокую точность для сложных применений.
Детали машины
 |
 |
| Контроллеры GSK, Fanuc, Siemens в качестве дополнительного выбора | Зонтичный тип ATC 12шт |
 |
 |
| Шпиндельный узел BT40 | Электрический шкаф |
Технические характеристики VMC1580L
| Технические характеристики | VMC1580L |
| Рабочий стол | |

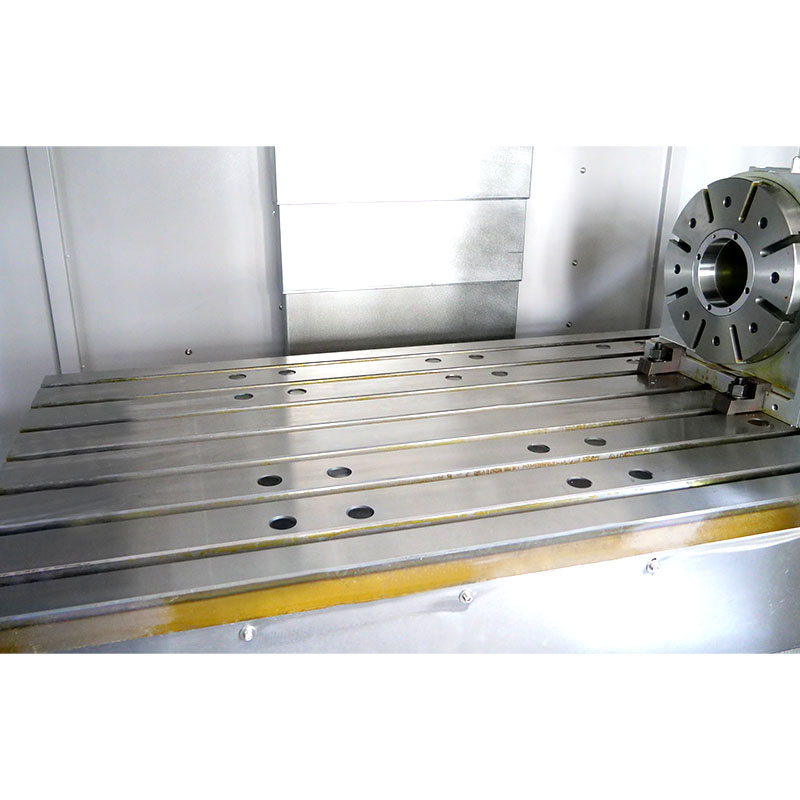

| Размеры рабочего стола | 1600×800mm |
| T-пазы стола | 7x22x110mm |
| Путешествовать | |
| Перемещение по осям X/Y/Z | 1500/800/700mm |
| Диапазон обработки | |
| Центр шпинделя к поверхности колонны | 855mm |
| Нос шпинделя к поверхности стола | 190-890mm |
| Веретено | |
| Конус шпинделя | BT40/BT50 |
| Шпиндельный двигатель | 11/15kw;15/18.5kw(optional) |
| Диапазон скорости шпинделя | 8000/6000rpm |
| Кормить | |
| Режущая подача | 10m/min |
| Быстрая подача по оси X/Y/Z | 24/24/20m/min |
| ШВП (диаметр+ход) | |
| Шарико-винтовые пары X/Y/Z | 5012 |
| Пропускная способность УВД | |
| Пропускная способность УВД | 24T |
| Максимальная длина инструмента | 300mm |
| Время смены инструмента | 1.5s |
| Точность положения | |
| Точность положения | 0.01mm |
| Точность повторного позиционирования | ±0.008mm |
| Размер машины | |
| Габаритные размеры | 3800×2720×3610mm |
| Вес машины | |
| Макс. загрузка | 1500kg |
| Масса | 13000kg |
Основные характеристики

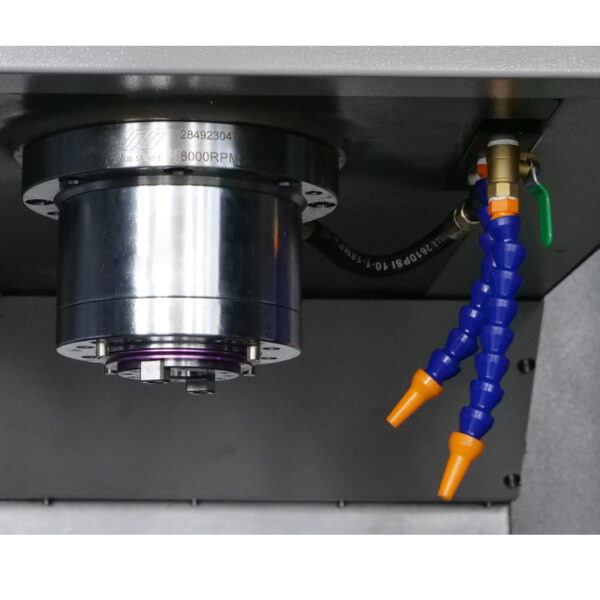

- Шпиндельный узел 4-осевого обрабатывающего центра с ЧПУ: шпиндель имеет скорость 8000 об/мин, приводится в движение серводвигателем и обеспечивает мощность 11 кВт.

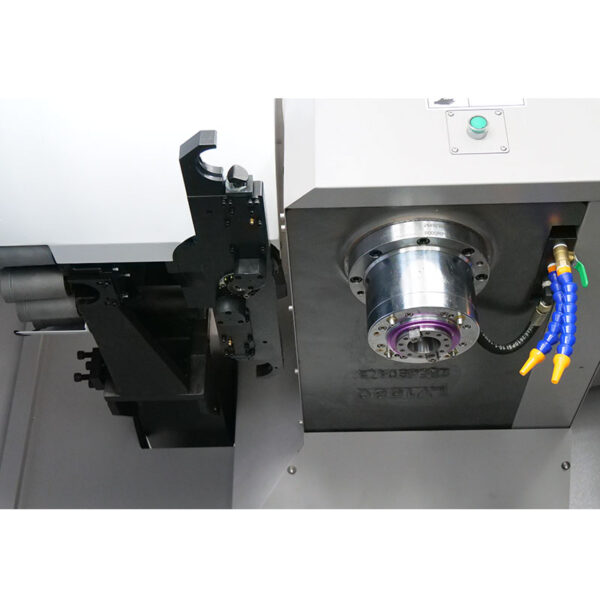

- Тайваньский 24-инструментальный автоматический сменщик инструментов (ATC): оснащен 24-инструментальной системой автоматической смены инструментов, произведенной в Тайване. Он обеспечивает быструю и точную смену инструментов.
- Тайваньские шарико-винтовые пары HIWIN: использование шарико-винтовых пар марки HIWIN из Тайваня обеспечивает высокую точность, низкое трение и длительный срок службы, гарантируя точность движения и устойчивость станка.
- Тайваньские линейные направляющие HIWIN: использование тайваньских линейных направляющих HIWIN обеспечивает высокую жесткость, высокую точность и низкое трение, обеспечивая плавное и точное перемещение рабочего стола.
- Ручной маховик: оснащен ручным маховиком, облегчает ручные операции и позиционирование оператором.
