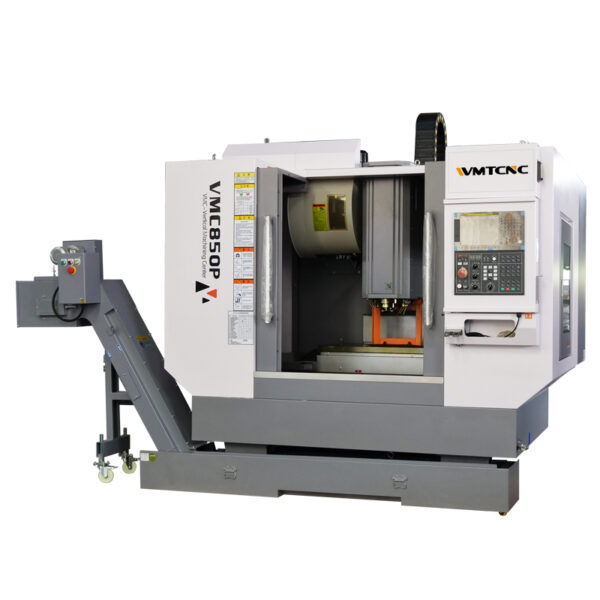

VMC850P — вертикальный обрабатывающий центр с ЧПУ от WMTCNC, который сочетает передовую конструкцию и высококачественные компоненты, соответствующие международным стандартам. Этот станок обеспечивает превосходную производительность, высокую жесткость и долговременную стабильность, идеально подходя как для точной обработки, так и для изготовления пресс-форм.
Благодаря своей высокой точности и надежности, VMC850P гарантирует стабильную работу и превосходные результаты в различных производственных условиях, предлагая отличное сочетание качества и эффективности.
Технические характеристики вертикального обрабатывающего центра VMC850P
| Технические характеристики | VMC850P |

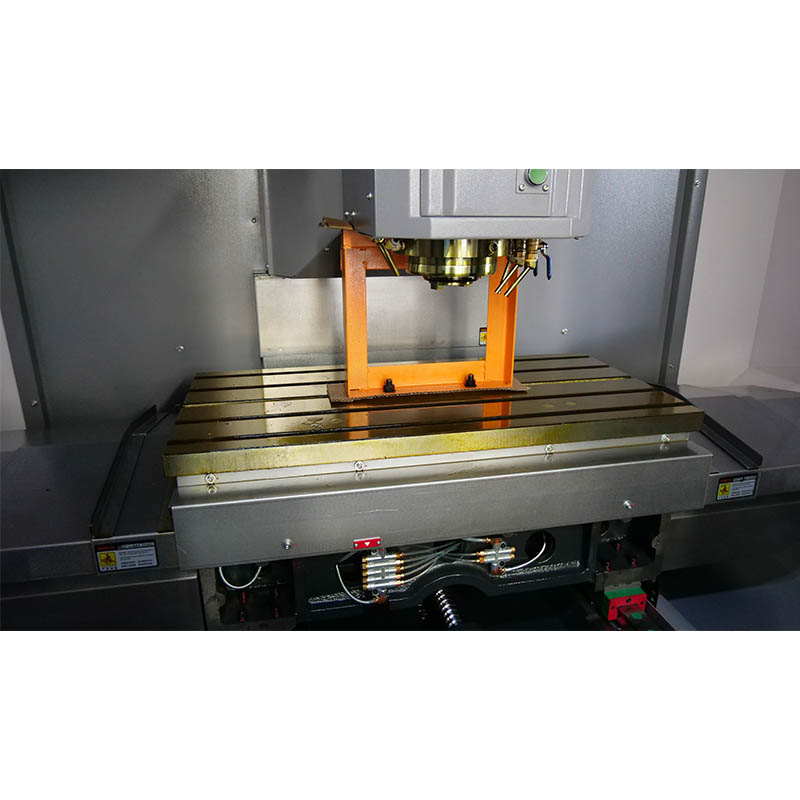

| Размеры рабочего стола (ДxШ) | 500×1000 mm |
| Т-образный паз (ШxШxГ) | 5x18x100mm |
| Перемещение по осям X/Y/Z | 850/500/550mm |
| Расстояние от центра шпинделя до колонны | 582mm |
| Расстояние от торца шпинделя до поверхности рабочего стола | 100-650mm |
| Конус шпинделя | BT40 |
| Мощность шпинделя | 11/15kw |
| Макс. скорость шпинделя | 8000/10000rpm |
| Макс. скорость подачи | 12m/min |
| Скорость ускоренной подачи (X/Y/Z) | 48/48/32m/min |
| Шариковинтовая передача по осям X/Y/Z | 4016 |
| Емкость инструментального магазина | 24t |
| Время смены инструмента (T-T) | 2.5s |
| Точность позиционирования (X/Y/Z) | ±0.008mm |
| Точность повторного позиционирования (X/Y/Z) | ±0.004mm |
| ДxШxВ | 2460x2355x2860mm |
| Максимальная загрузка рабочего стола | 500kgs |
| Вес станка | 5500kgs |
Основные характеристики

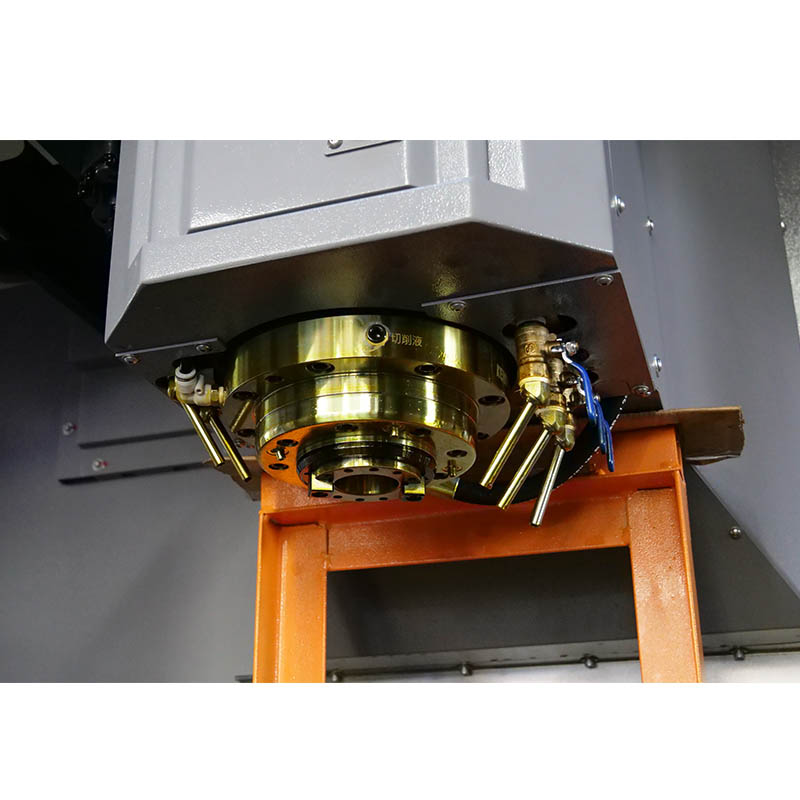

- Увеличенное контактное соотношение между корпусом шпинделя и колонной обеспечивает жёсткость шпинделя.
- Ширина корпуса станка 1100 мм и оптимальная конструкция опоры обеспечивают быструю подачу по осям X и Y.
- Большой размер колонны «пирамидальной» формы и закрытая внутренняя полость обеспечивают низкое расположение центра, но высокую жёсткость оси Z.

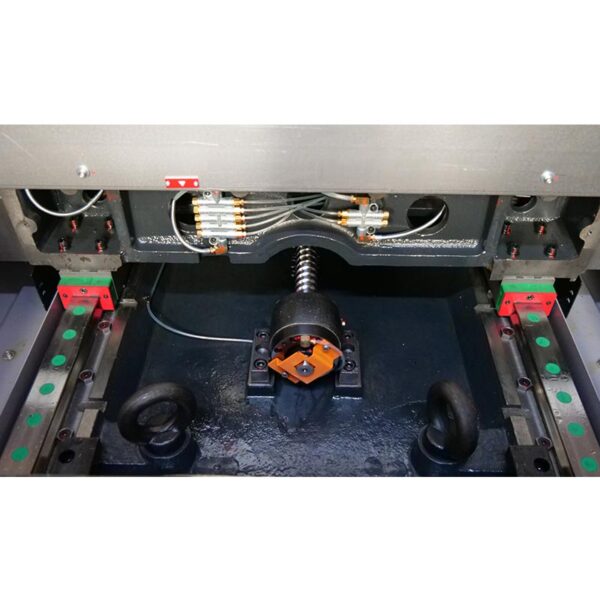

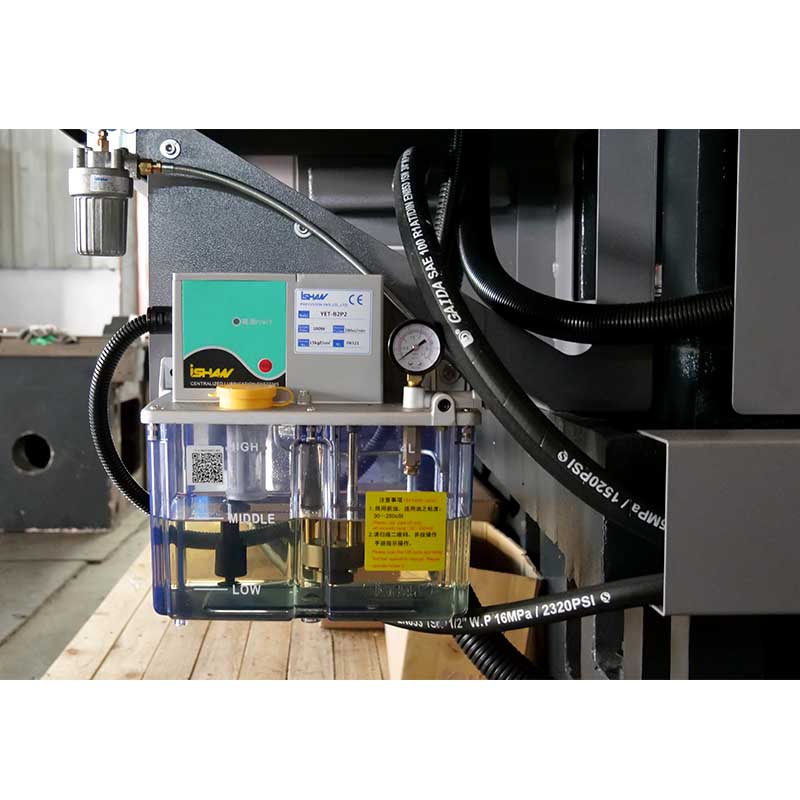

- Шариковинтовая пара напрямую соединена с серводвигателем. Все шариковинтовые пары, линейные направляющие и подшипники хорошо смазываются вовремя и равномерно.
- Оси Y/Z оснащены линейными направляющими диаметром 45 мм, а ось X — 35 мм, что обеспечивает скорость быстрой подачи 48/48/32 м/мин.
- Для предотвращения теплового расширения и повышения точности все оси приводятся в движение высокоточными двухсторонней шариковинтовой парой. Кроме того, рядом с шариковинтовой парой установлены 5-рядные высокоточные радиально-упорные подшипники, обеспечивающие предварительный натяг.

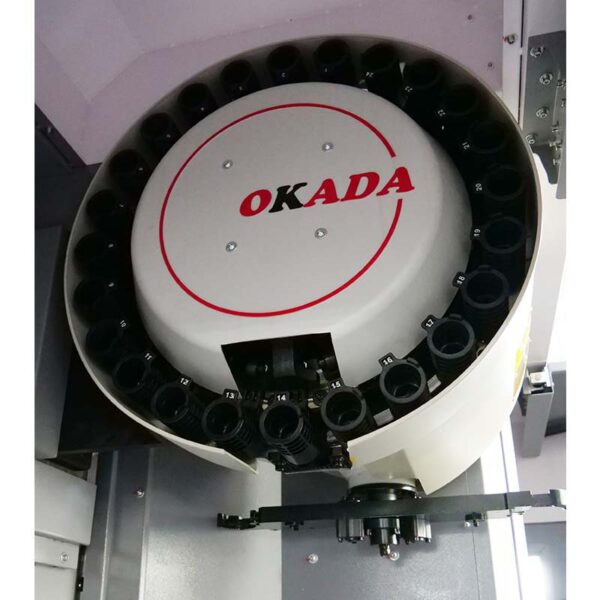

- Плечевой инструментальный магазин обеспечивает геометрическую точность оси Z, отличную устойчивость, жёсткость и минимальную деформацию при загрузке колонны инструментальным магазином.
- Лабиринтная конструкция крышки защищает станок от попадания стружки и смазочно-охлаждающей жидкости. Стандартно оснащается системой промывки внутренней стороны для эффективного удаления стружки.
