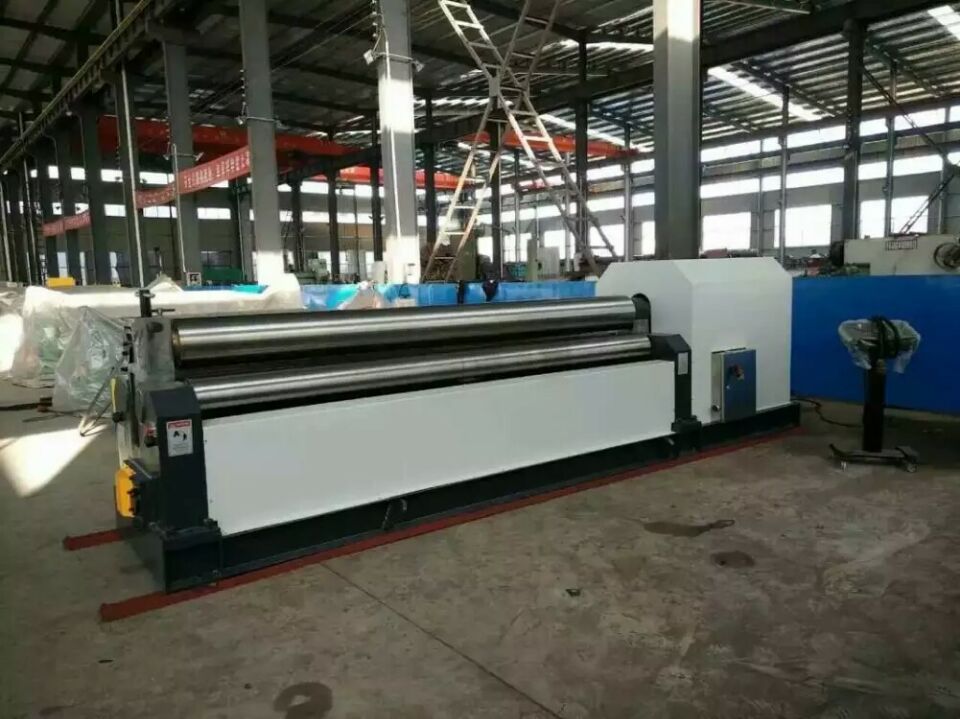

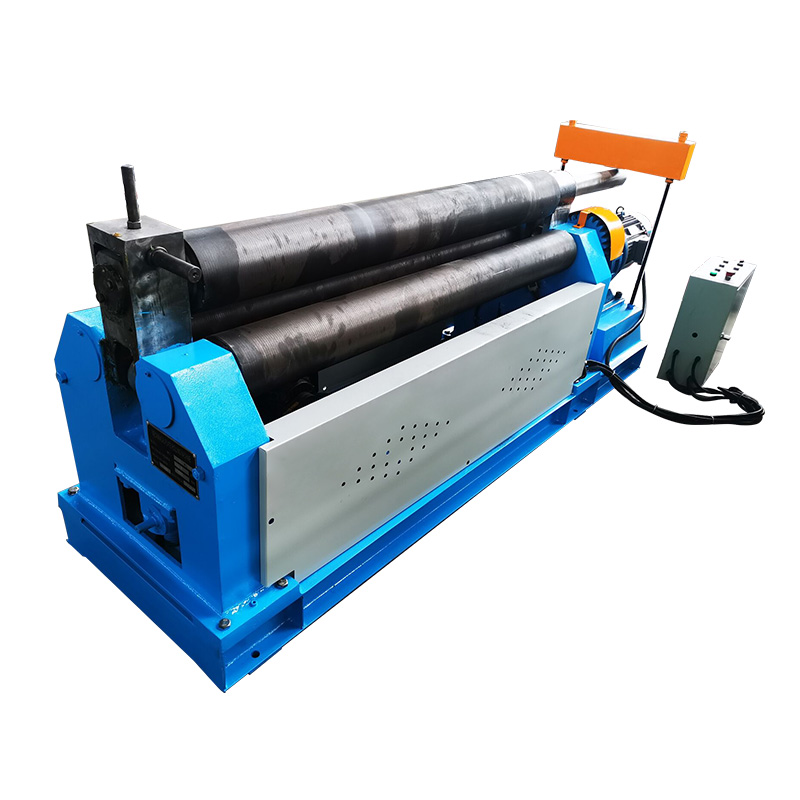

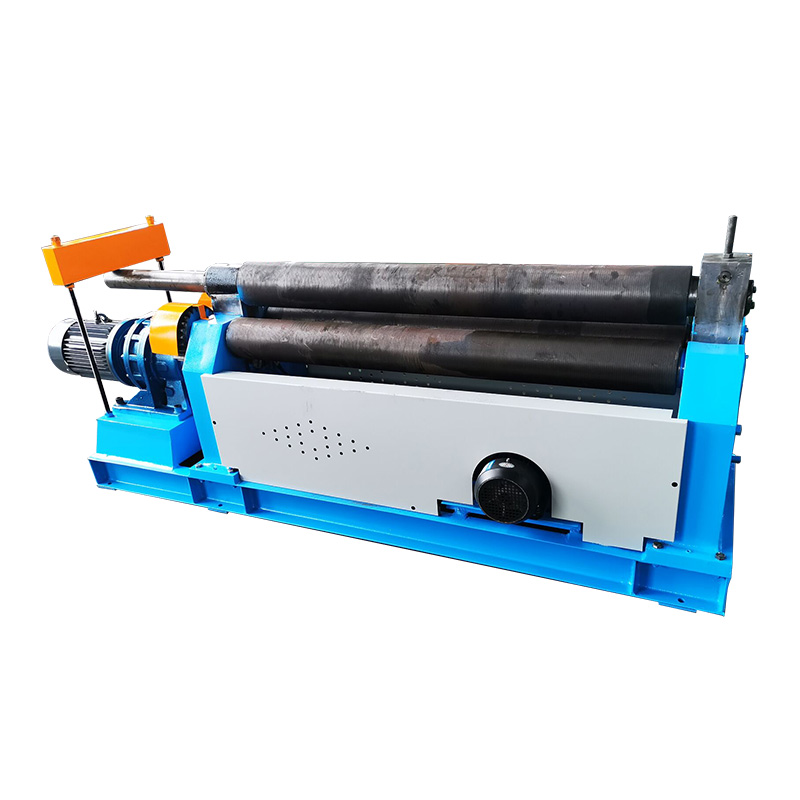

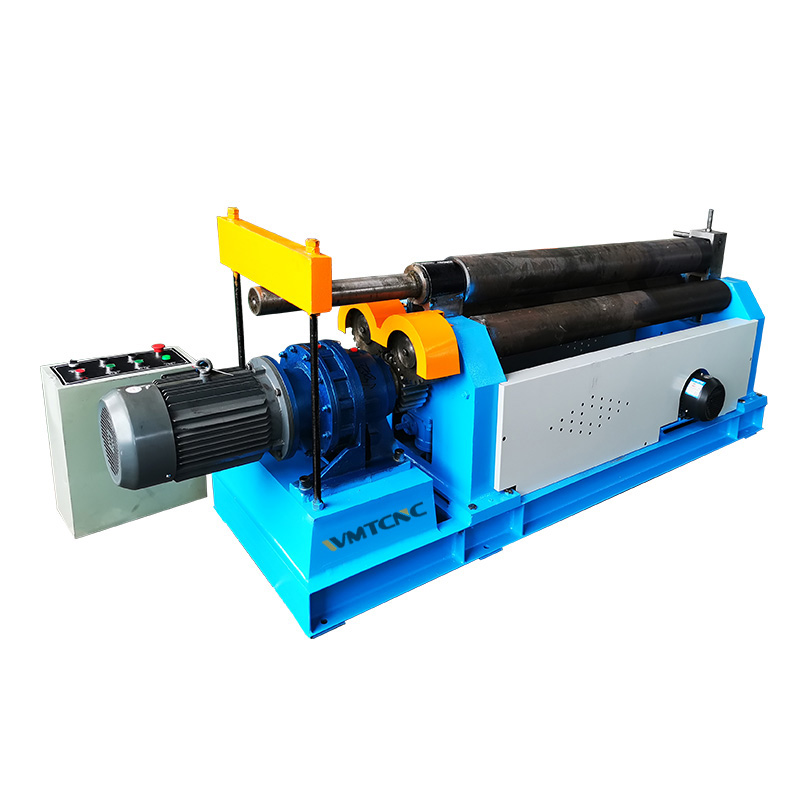

Вальцовочный станок W11-8×1500 — четырёхвалковая машина для гибки листа. Верхний вал служит главным приводом. Подъём и опускание валков осуществляют гидромоторы. Нижний вал перемещается вертикально и через гидроцилиндр создаёт прижим, надёжно фиксируя заготовку. Боковые валки установлены по обе стороны нижнего и движутся наклонно по направляющим; привод реализован через винтовую пару, червячную передачу и ходовой винт. Такая кинематика позволяет выполнять предварительную гибку кромок и основное вальцевание на одном оборудовании, сокращая количество проходов, время переналадки и риск дефектов.
Станок обеспечивает стабильную геометрию, чистое формирование цилиндров и конусов, удобство позиционирования и высокий ресурс узлов. W11-8×1500 подходит для изготовления корпусов, оболочек, резервуаров и воздуховодов, а также для гибки деталей серийного и индивидуального производства. Оператору доступна понятная настройка прижимов и углов, контроль соосности кромок и плавная доводка кривизны без смены оборудования. Конструкция повышает безопасность и повторяемость операций в цехе.
Технические характеристики гибочной машины W11-8×1500
| Модель | Максимальная толщина прокатки (мм) | Макс. ширина прокатки (мм) | Диаметр верхнего ролика (мм) | Диаметр нижнего ролика (мм) | Расстояние между центрами нижних роликов (мм) | Мин. диаметр рулонной пластины при полной загрузке (мм) | Скорость прокатки (м/мин) | Мощность двигателя (кВт) |
|---|---|---|---|---|---|---|---|---|
| W11-4×1500 | 4 | 1500 | 150 | 120 | 180 | 300 | 5 | 3 |
| W11-4×2000 | 4 | 2000 | 160 | 140 | 220 | 450 | 4 | 4 |
| W11-4×2500 | 4 | 2500 | 180 | 150 | 220 | 450 | 4.5 | 4 |
| W11-6×1500 | 6 | 1500 | 160 | 140 | 220 | 450 | 5 | 4 |
| W11-6×2000 | 6 | 2000 | 170 | 150 | 220 | 400 | 4 | 4 |
| W11-6×2500 | 6 | 2500 | 190 | 150 | 240 | 500 | 4.5 | 5.5 |
| W11-6×3000 | 6 | 3000 | 220 | 160 | 240 | 600 | 4 | 5.5 |
| W11-6×3200 | 6 | 3200 | 220 | 160 | 240 | 600 | 4 | 5.5 |
| W11-8×2000 | 8 | 2000 | 180 | 150 | 240 | 500 | 4 | 5.5 |
| W11-8×2500 | 8 | 2500 | 220 | 160 | 240 | 600 | 4 | 5.5 |
| W11-8×3000 | 8 | 3000 | 250 | 180 | 280 | 400 | 4 | 7.5 |
| W11-10×2000 | 10 | 2000 | 220 | 180 | 280 | 550 | 4 | 7.5 |
| W11-12×2000 | 12 | 2000 | 240 | 180 | 280 | 600 | 4 | 7.5 |
| W11-12×2500 | 12 | 2500 | 260 | 220 | 320 | 600 | 4 | 7.5 |
| W11-12×3000 | 12 | 3000 | 280 | 240 | 300 | 700 | 4 | 11 |
| W11-12×3200 | 12 | 3200 | 280 | 240 | 300 | 700 | 4 | 11 |
| W11-16×2000 | 16 | 2000 | 260 | 220 | 320 | 700 | 4 | 7.5 |
| W11-16×2500 | 16 | 2500 | 280 | 240 | 360 | 700 | 4 | 11 |
| W11-16×3000 | 16 | 3000 | 340 | 260 | 430 | 800 | 4 | 15 |
| W11-16×3200 | 16 | 3200 | 340 | 260 | 430 | 800 | 4 | 15 |
| W11-20×2000 | 20 | 2000 | 280 | 240 | 360 | 700 | 4 | 15 |
| W11-20×2500 | 20 | 2500 | 340 | 260 | 430 | 850 | 4 | 15 |
| W11-25×2000 | 25 | 2000 | 340 | 260 | 430 | 900 | 4 | 15 |
| W11-25×2500 | 25 | 2500 | 370 | 270 | 480 | 1200 | 4 | 22 |
| W11-30×2500 | 30 | 2500 | 420 | 360 | 550 | 1200 | 4 | 30 |
| W11-30×3000 | 30 | 3000 | 450 | 360 | 600 | 1200 | 4 | 37 |
