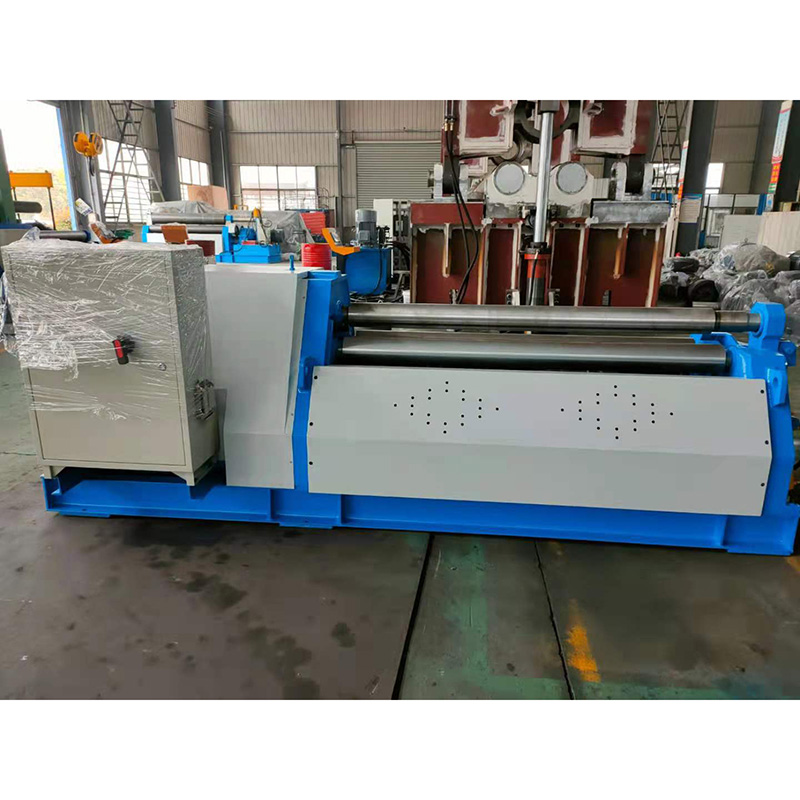

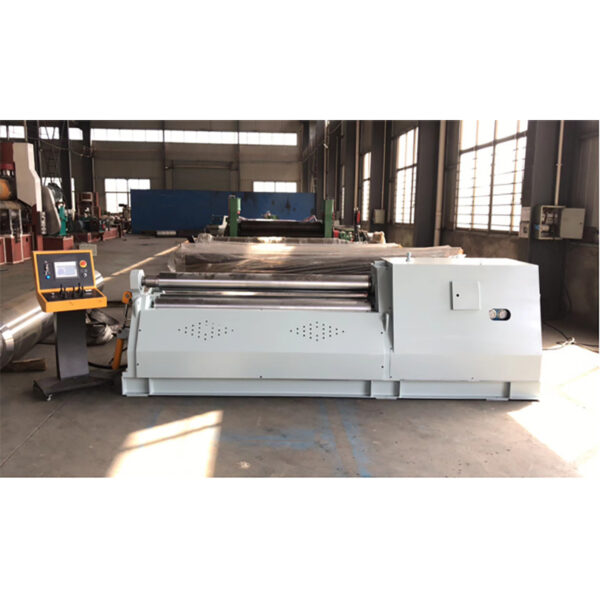

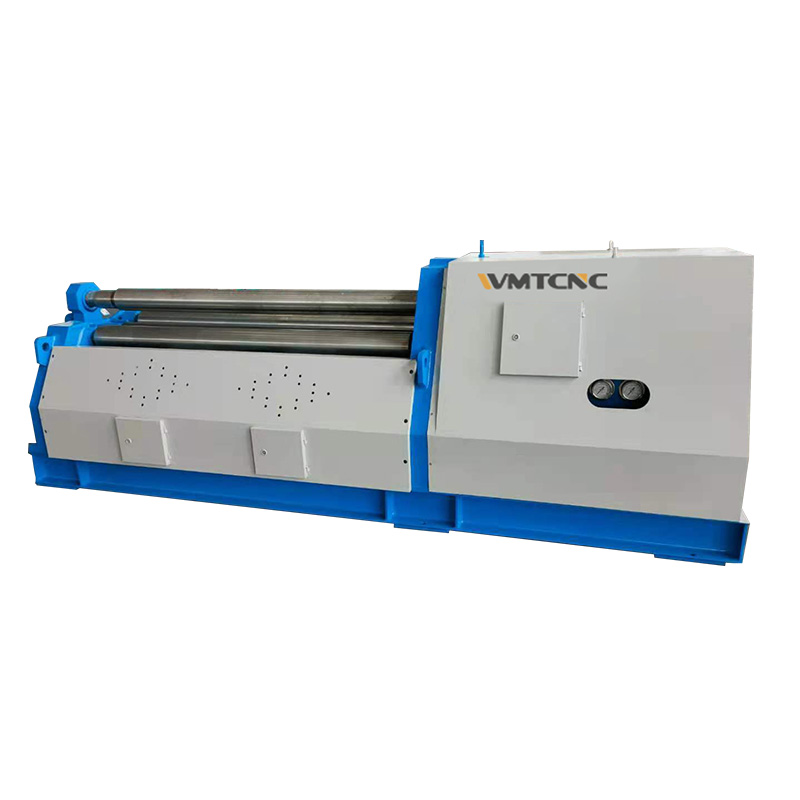

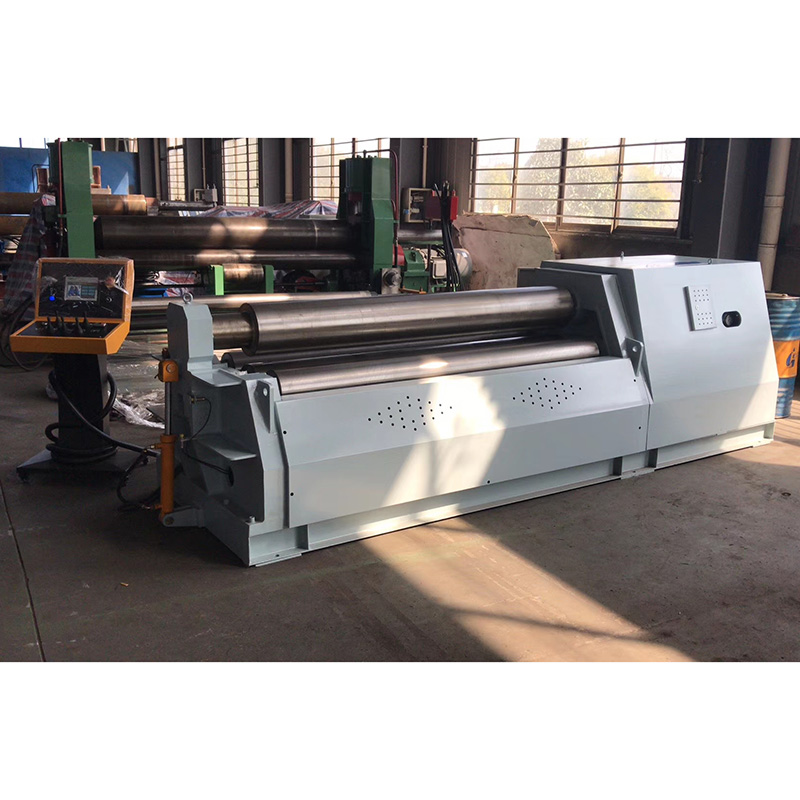

Вальцовочный станок W12-4×1500 — тяжёлый гидравлический четырёхвалковый листогиб для формования цилиндров и конусов из стали. Верхний валок выполняет роль ведущего, гидросистема обеспечивает плавный подъём и прижим, боковые валки делают предварительную гибку кромок и стабилизируют радиус. Такая кинематика объединяет прихват, предварительную гибку и основное вальцевание в одном цикле, сокращая проходы, время переналадки и риск дефектов.
Жёсткая рама и защищённые узлы повышают точность, эргономичные органы управления упрощают работу оператора. Станок подходит для изготовления корпусов, обечаек, резервуаров, воздуховодов, деталей для энергетики и машиностроения в единичном и серийном производстве. Предусмотрены решения по обслуживанию, безопасности и обучению, а также подбор оснастки под задачу и технологическая поддержка внедрения.
Технические характеристики гибочной машины W12-4×1500
| Модель | Максимальная толщина прокатки (мм) | Макс. толщина предварительной гибки (мм) | Макс. ширина прокатки (мм) | Диаметр верхнего ролика (мм) | Диаметр нижнего ролика (мм) | Диаметр боковых роликов (мм) | Мин. диаметр рулонной пластины при полной загрузке (мм) | Скорость прокатки (м/мин) | Мощность двигателя (кВт) |
|---|---|---|---|---|---|---|---|---|---|
| W12-6×1500 | 6 | 4 | 1500 | 170 | 160 | 150 | 300 | 4 | 4 |
| W12-6×2000 | 6 | 4 | 2000 | 190 | 180 | 170 | 400 | 4 | 4 |
| W12-8×2000 | 8 | 6 | 2000 | 210 | 190 | 180 | 400 | 4 | 5.5 |
| W12-12×2000 | 12 | 8 | 2000 | 260 | 220 | 180 | 450 | 4.5 | 7.5 |
| W12-12×2500 | 12 | 8 | 2500 | 280 | 260 | 220 | 500 | 4.5 | 11 |
| W12-16×2000 | 16 | 12 | 2000 | 280 | 260 | 220 | 480 | 4.5 | 11 |
| W12-16×2500 | 16 | 12 | 2500 | 300 | 280 | 220 | 500 | 4.5 | 11 |
| W12-20×2000 | 20 | 16 | 2000 | 300 | 280 | 220 | 500 | 5 | 15 |
| W12-20×2500 | 20 | 16 | 2500 | 350 | 320 | 280 | 600 | 5 | 18.5 |
| W12-20×3200 | 20 | 16 | 3200 | 400 | 340 | 300 | 600 | 5 | 22 |
| W12-25×2500 | 25 | 20 | 2500 | 400 | 340 | 300 | 600 | 4 | 22 |
| W12-30×2500 | 30 | 25 | 2500 | 430 | 380 | 320 | 700 | 4 | 30 |
| W12-40×2500 | 40 | 30 | 2500 | 520 | 460 | 380 | 900 | 4 | 37 |
Характеристики станка:

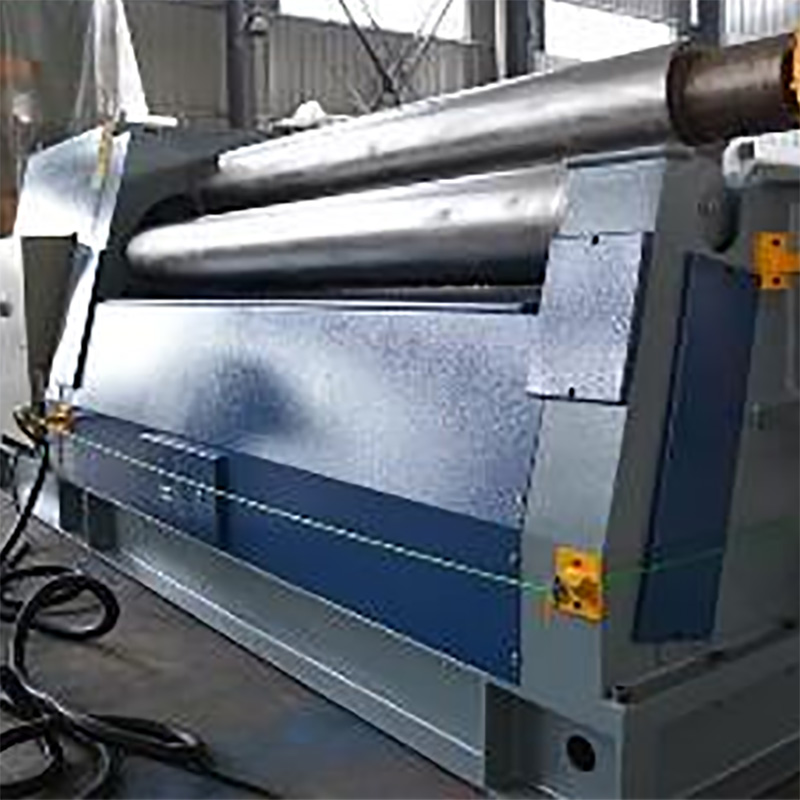

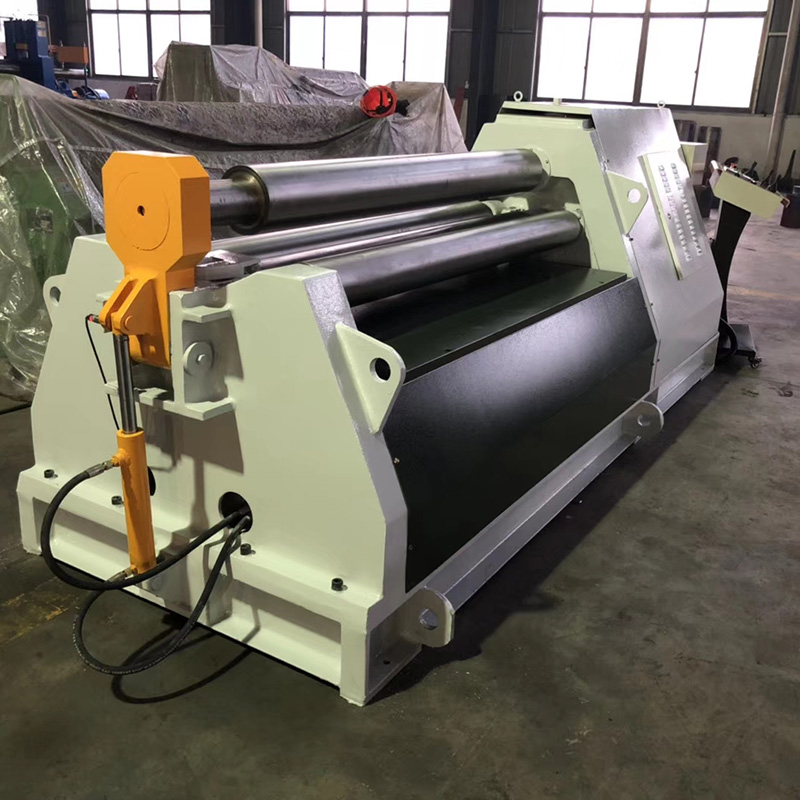

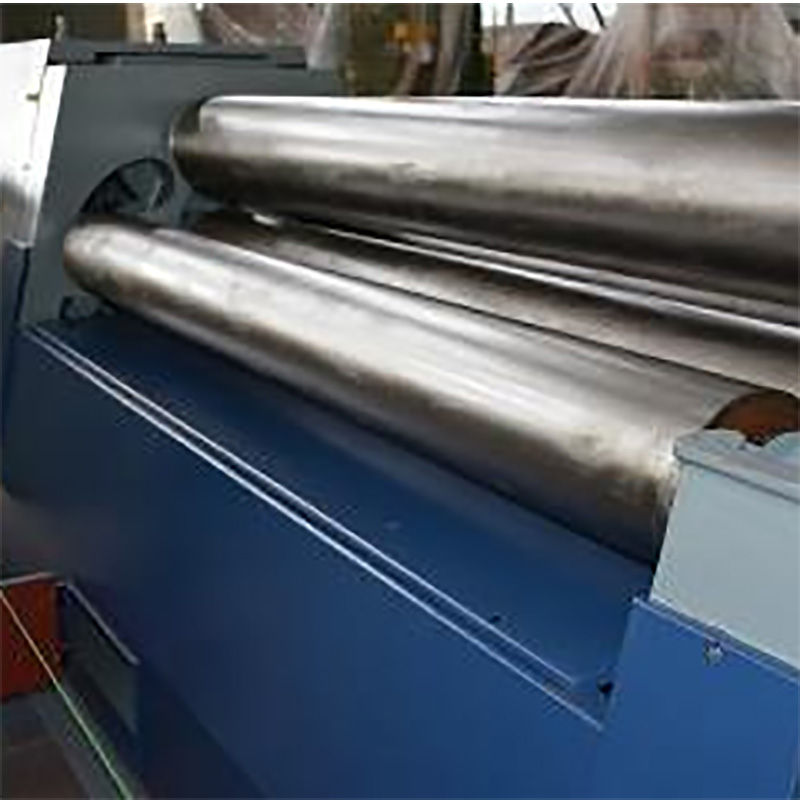

1. Станок имеет четырёхвалковую конструкцию, где верхний валок является главным приводом, приводимым в движение как вверх, так и вниз посредством гидромоторов.
2. Нижний валок совершает вертикальное движение и через гидравлическое масло в гидроцилиндре воздействует на поршень, обеспечивая плотное прижатие листа.
3. Боковые валки расположены по обе стороны от крышки нижнего валка и совершают наклонное движение вдоль направляющей, приводясь в движение винтом, гайкой, червяком и ходовым винтом.
4. Преимущество станка заключается в том, что предварительную гибку и прокатку верхних концов листов можно выполнять на одном станке.
