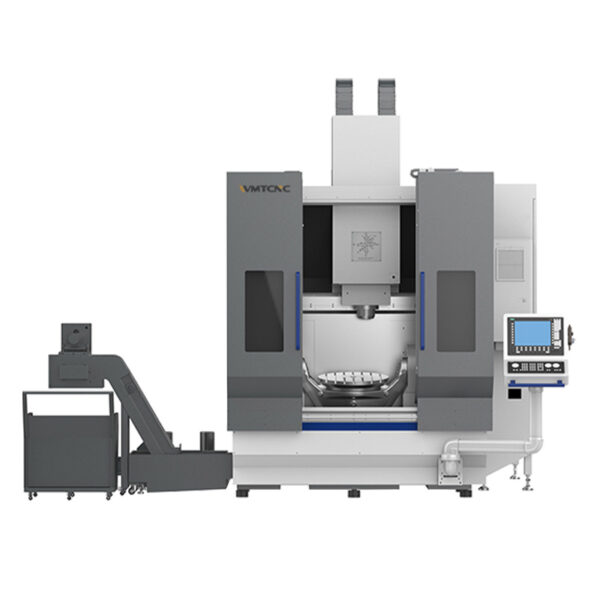

Вертикальный 5-осевой обрабатывающий центр с ЧПУ WMTCNC WMT-V63 — это высокоэффективный и точный обрабатывающий центр.
Заготовка может обрабатываться в сложных условиях за один зажим, что делает его идеальным решением для обработки современных пресс-форм, таких как автомобильные детали и элементы конструкции самолетов.

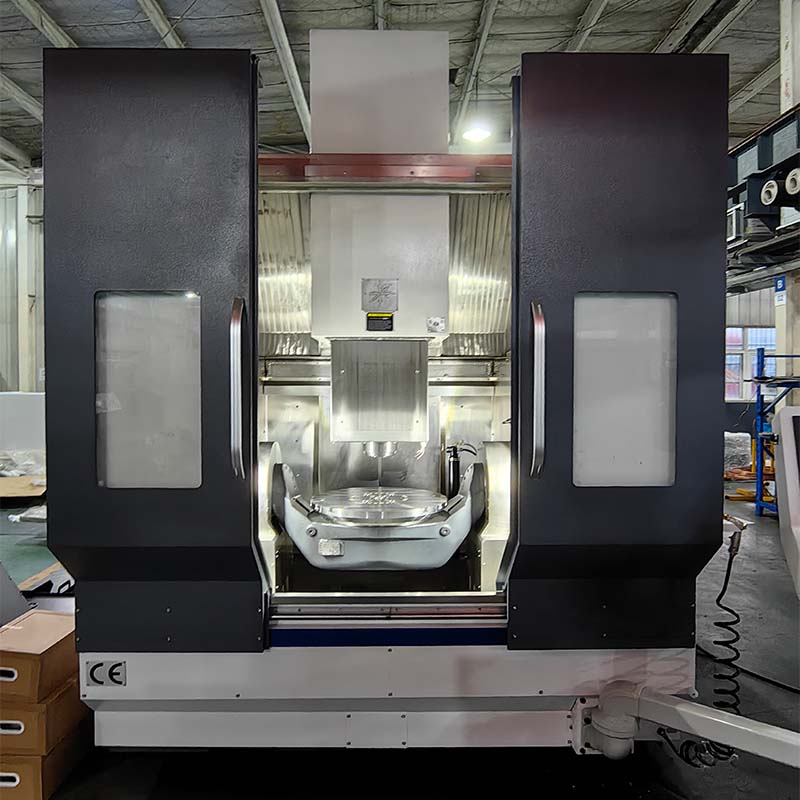

Детали машины
 |
 |
| Основная конструкция корпуса машины | Шпиндельная коробка |
| Конструкция машины использует тепловую инерцию и симметричную конструкцию баланса движения, а также управление синхронизацией осей портала для обеспечения устойчивости. | Применение конструкции шпиндельной коробки типа QT600 повышает жесткость резки станка. |
 |
 |
| Шпиндель | Журнал Интегральный инструмент |

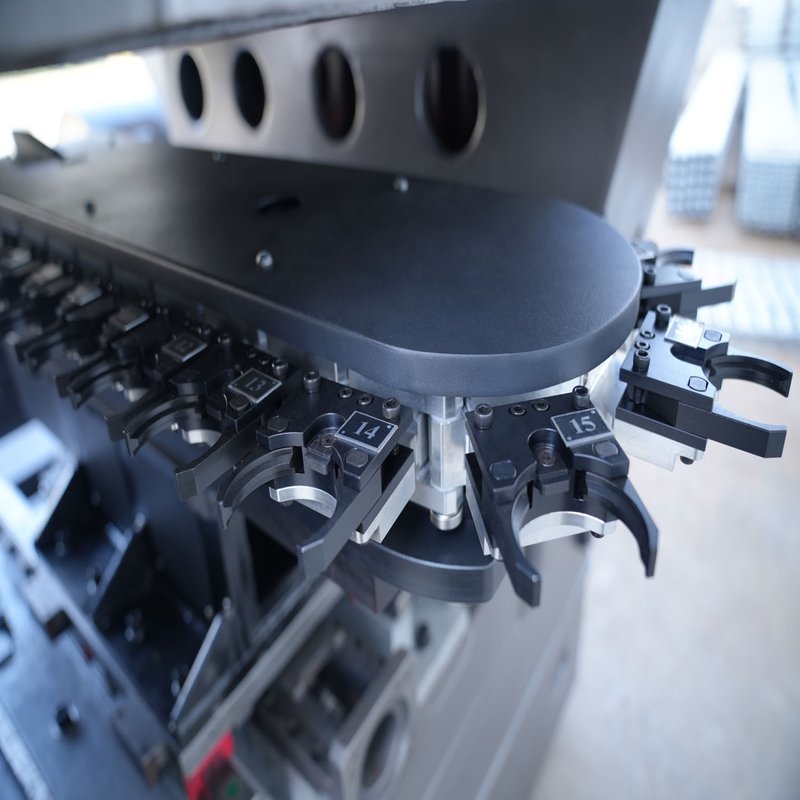

| Высокоскоростной электрошпиндель (38 кВт, 95 Н·м), до 18 000 об/мин, для точных поверхностей и глубоких отверстий. | Цепной журнал с сервоприводом — высокая скорость смены и точность позиционирования. |
 |
 |

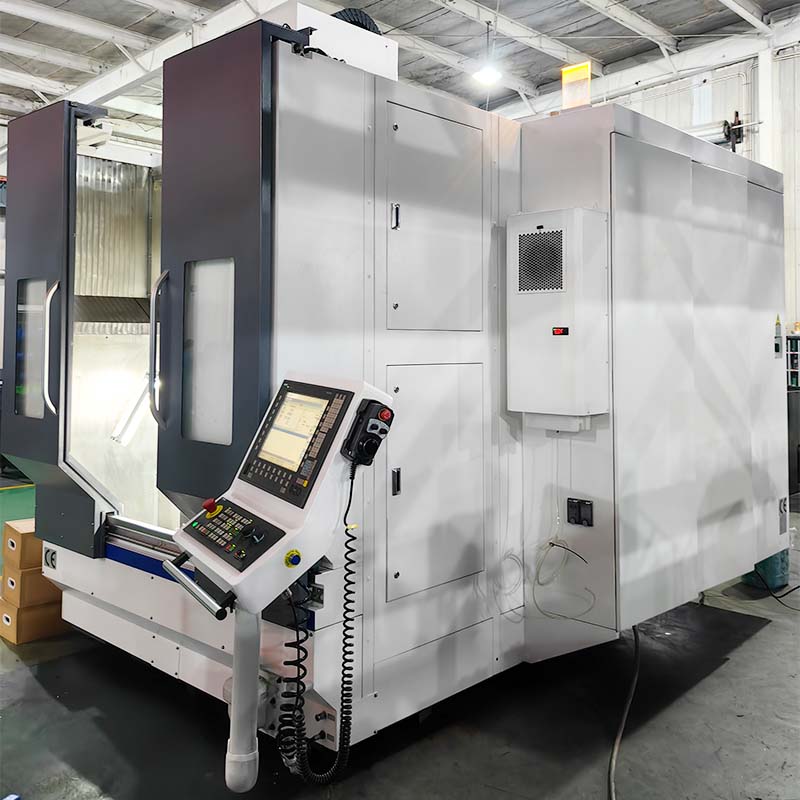

| Поворотный стол с прямым приводом | Система ЧПУ |
| Гидравлический зажим, позиционная точность: A-ось ±120°, C-ось 360°, высокоточный энкодер. | Удобный ввод программы; поддержка GSK, Siemens, FANUC. |
Пятиосевая система означает, что наше устройство имеет пять осей. Оси X/Y/Z и ось AC образуют шарнирную систему обработки, что делает его идеальным для:
- Пространственной обработки поверхностей
- Обработки деталей специальной формы
- Обработки полостей
- Штамповки
- Резки под углом
- Его применение разнообразно и подходит для различных отраслей
- промышленности, где требуются точность и универсальность.
Спецификация 5-осевого обрабатывающего центра WMT-V63
| Технические характеристики | Единица измерения | WMT-V63 5 AXIS |
|---|---|---|
| Мощность станка | ||
| Перемещение по осям X / Y / Z | мм | 800 / 800 / 550 |
| Диапазон вращения оси A | ° | ±115 |
| Диапазон вращения оси C | ° | 360 |
| Расстояние от торца шпинделя до рабочего стола | мм | 120 – 670 |
| Скорость ускоренного перемещения по осям X / Y / Z | м/мин | 48 |
| Скорость ускоренного вращения осей A / C | °/мин | 60 / 100 |
| Конструкция | — | Bridge Type (A-axis Dual Drive) |
| Размер стола | мм | φ630 |
| Грузоподъемность поворотного стола | кг | 850 |
| Т-образный паз | мм | 7-14 × 80° |
| Точность позиционирования X / Y / Z | мм | 0.006 / 0.006 / 0.006 |
| Точность повторяемости X / Y / Z | мм | 0.004 / 0.004 / 0.004 |
| Точность позиционирования A / C | сек | ±8 / ±8 |
| Точность повторяемости A / C | сек | ±4 / ±4 |
| Крутящий момент двигателя оси B | Н·м | 1290 / 2400 × 2 |
| Крутящий момент двигателя оси C | Н·м | 600 / 1100 |
| Мощность электрошпинделя | кВт | 30 |
| Крутящий момент шпинделя | Н·м | 72 / 85 |
| Макс. скорость шпинделя | об/мин | 18 000 |
| Конусное отверстие шпинделя | — | HSK A63 |
| Тип устройства смены инструмента | — | Chain Type |
| Кол-во позиций инструмента | шт. | 32 / 40 / 60 / 90 |
| Макс. вес инструмента | кг | 8 |
| Макс. длина инструмента | мм | 300 |
| Макс. диаметр инструмента (полный/пустой) | мм | φ75 / φ120 |
| Сжатый воздух | МПа | 0.6 – 0.8 |
| Мощность | кВт | 68 |
| Габариты (Д × Ш × В) | мм | 2728 × 3760 × 3726 |
| Вес | кг | 16 500 |
Основные характеристики

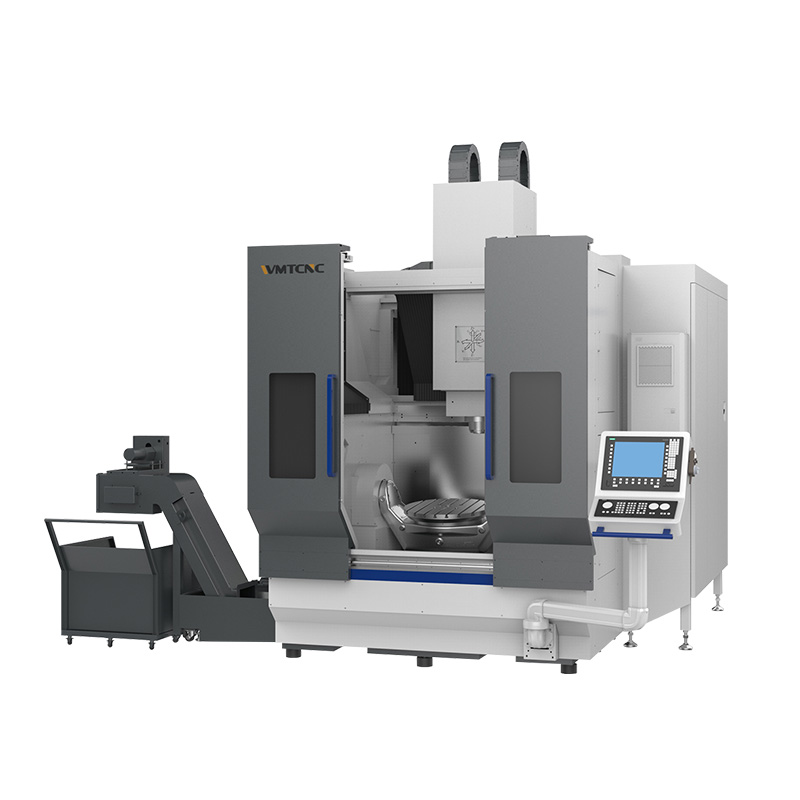

- 5-осевой обрабатывающий центр WMT-V63 имеет конструкцию с подвижным порталом (мостового типа) с подвижной траверсой, неподвижными колоннами и рабочим столом.
- ВЫСОКОПРОИЗВОДИТЕЛЬНАЯ 5-ОСЕВАЯ ОБРАБОТКА: 3-осевой обрабатывающий центр для инструментов, 2-осевой для заготовок. Это идеальный инструмент для расширения ваших возможностей обработки.
- ПРОЧНЫЕ И КАЧЕСТВЕННЫЕ ОСНОВНЫЕ КОМПОНЕНТЫ: Сочетание следующих компонентов с прочным чугунным основанием обеспечивает более плавную и жесткую обработку.
