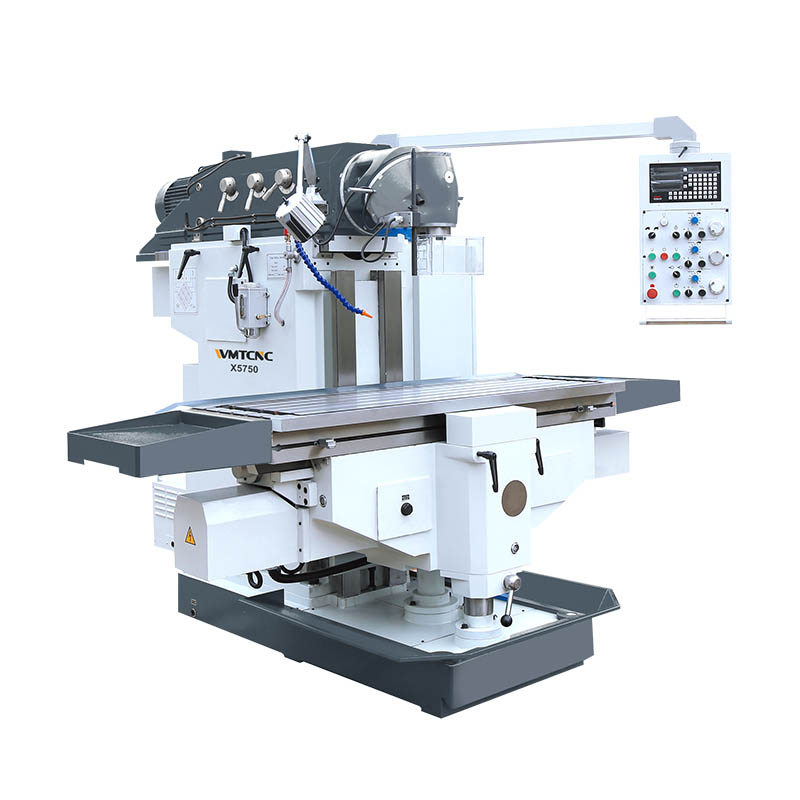

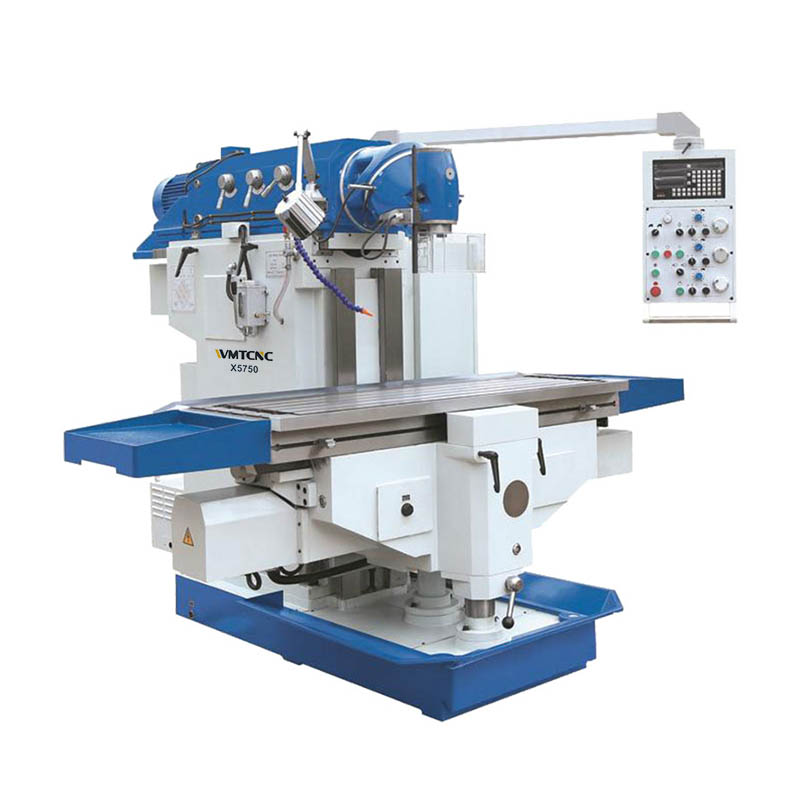

X5750 — универсальный станок с трехосевым столом на шариковых винтах для высокоточной обработки. Каждый привод стола оснащен отдельным серводвигателем с переменной скоростью, что обеспечивает надежную и простую в эксплуатации работу без взаимного влияния приводов. Механическая смена скоростей на передней бабке расширяет возможности мощного фрезерования. Дополнительная опорная колонна стола повышает нагрузочную способность и сохраняет точность при интенсивной работе.

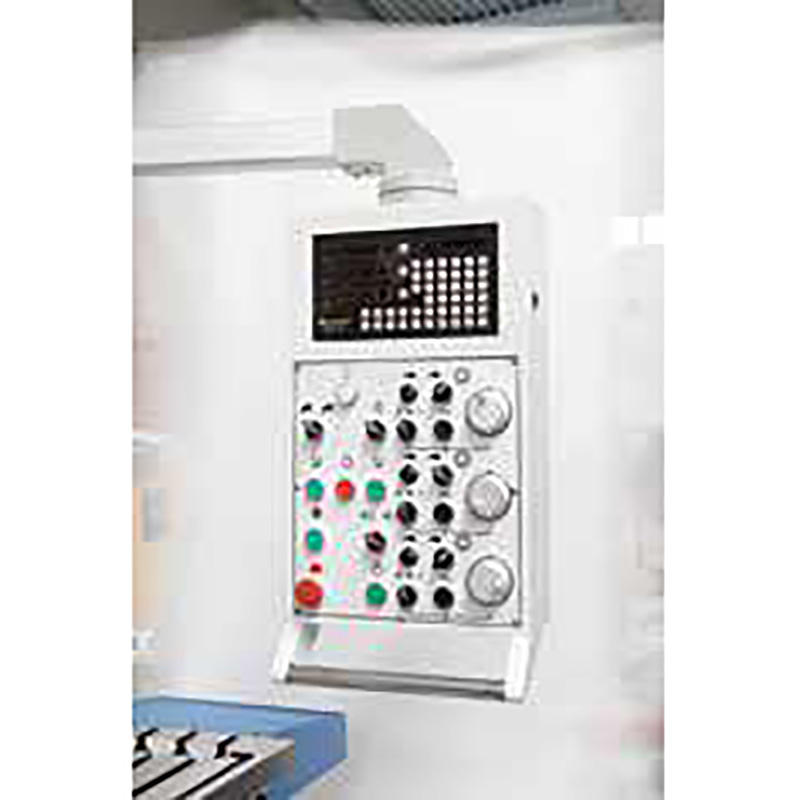

С помощью поворотной фрезерной головки X5750 обрабатывает любые угловые поверхности через переднюю полусферу, обеспечивая гибкость при сложной геометрии. Эргономичный дизайн и интуитивный интерфейс упрощают настройку и обслуживание, сокращая простой. Конструкция рассчитана на стабильную длительную эксплуатацию в разнообразных производственных условиях. X5750 сочетает прочность, точность и универсальность для современных задач.
Технические характеристики фрезерного станка X5750
| Параметр | Значение |
|---|---|
|
Технические характеристики
|
X5750
|
|
Размер стола
|
500x1600mm
|
|
Перемещение стола (X/Y/Z)
|
1200x700x500mm
|
|
Подача стола (X/Y/Z)
|
10-1000/10-1000/5-500mm/min
|
|
Конус шпинделя
|
ISO50
|
|
Расстояние между торцом шпинделя и поверхностью стола
|
50-550mm
|
|
Поворотный стол
|
360°
|
|
Расстояние между шпинделем и рычагом
|
45-745mm
|
|
Диапазон скоростей шпинделя
|
(27 steps) 30-2050rpm
|
|
Т-образные пазы (NxWxD)
|
5-18x80mm
|
|
Быстрая скорость стола
|
2200/2200/1100mm/min
|
|
Момент подачи двигателя (X/Y/Z)
|
AC servo motor: 18/18/27Nm
|
|
Макс. грузоподъемность
|
1500kg
|
|
Мощность главного двигателя
|
7.5kW
|
|
Габаритные размеры
|
2625x2460x2080mm
|
|
Вес (N.w)
|
4500kg
|
Основные характеристики:
1. Стол с 3 осями с шариковыми винтами, высокая точность.

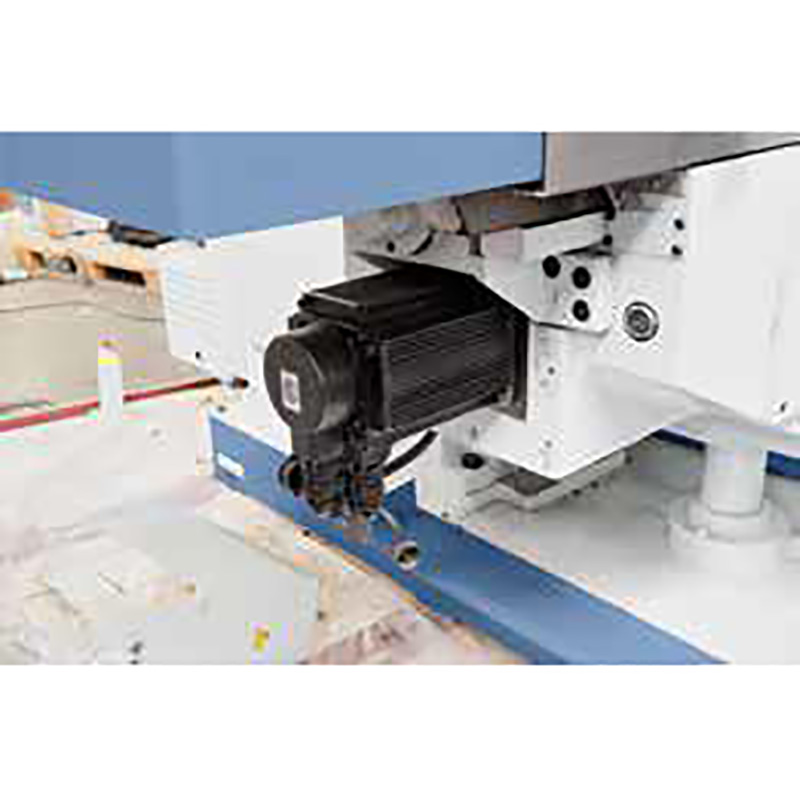

2. Подача стола с 3 отдельными серводвигателями, переменные скорости, не мешают друг другу, высокая надежность, простота в эксплуатации.

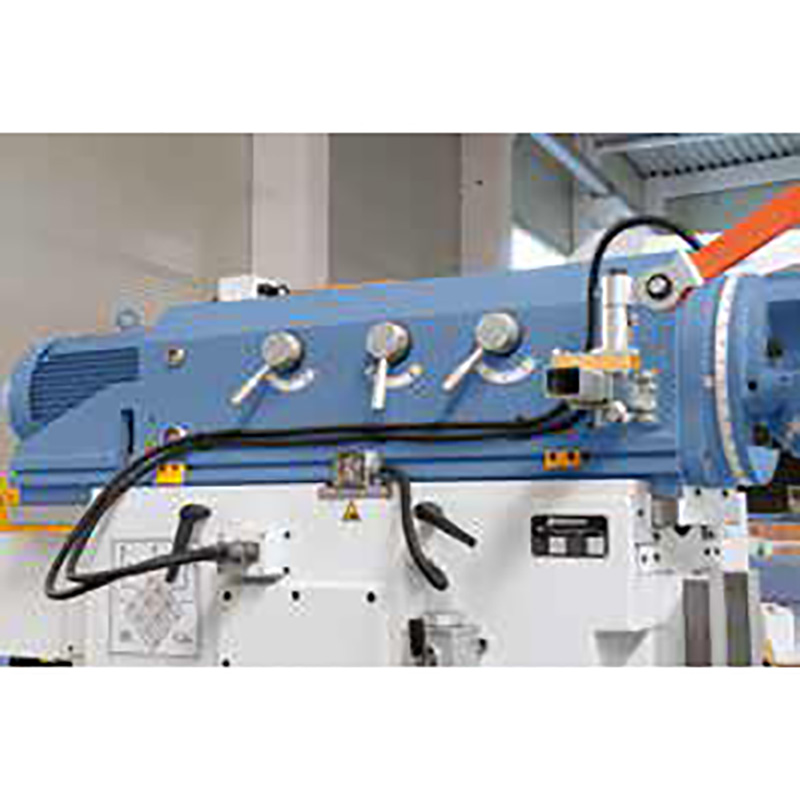

3. Механическое изменение скоростей в головке, мощное фрезерование.

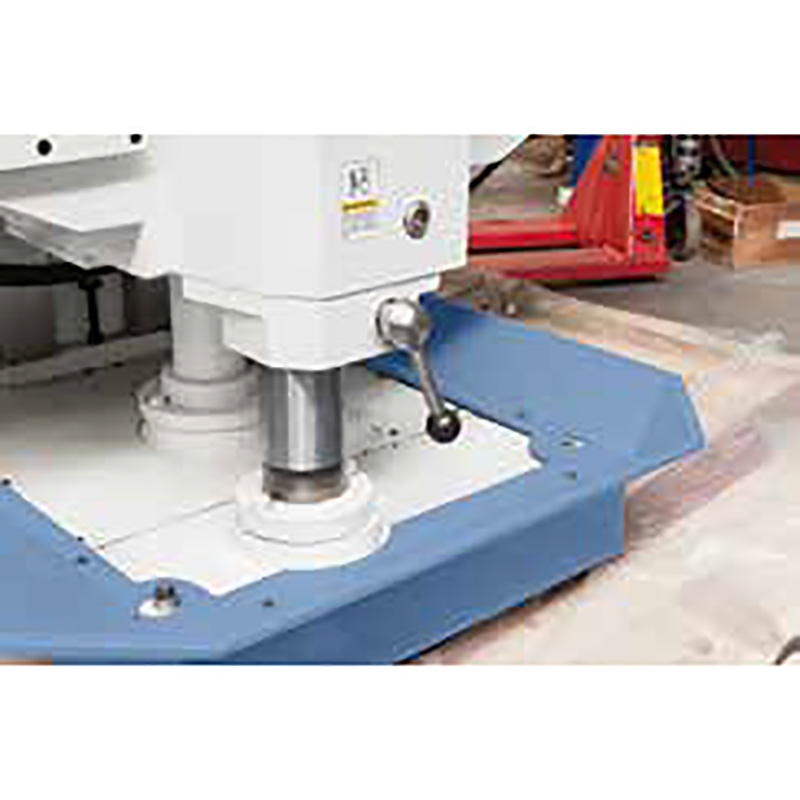

4. Стол с дополнительной опорной колонной, большая нагрузка, высокая точность.

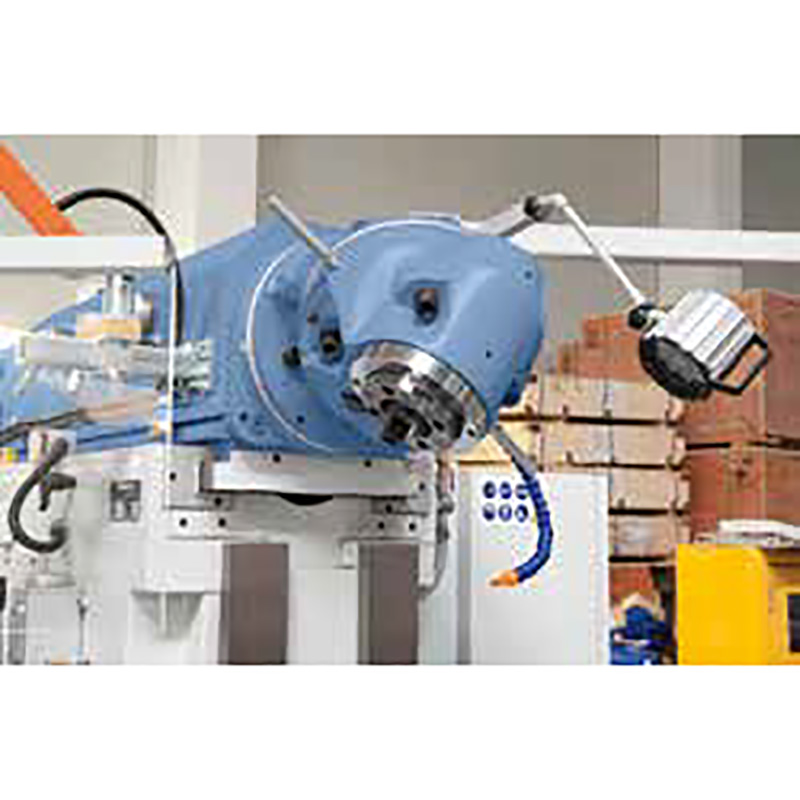

5. Он может фрезеровать любую угловую поверхность через переднюю полусферу с помощью поворотной фрезерной головки.
