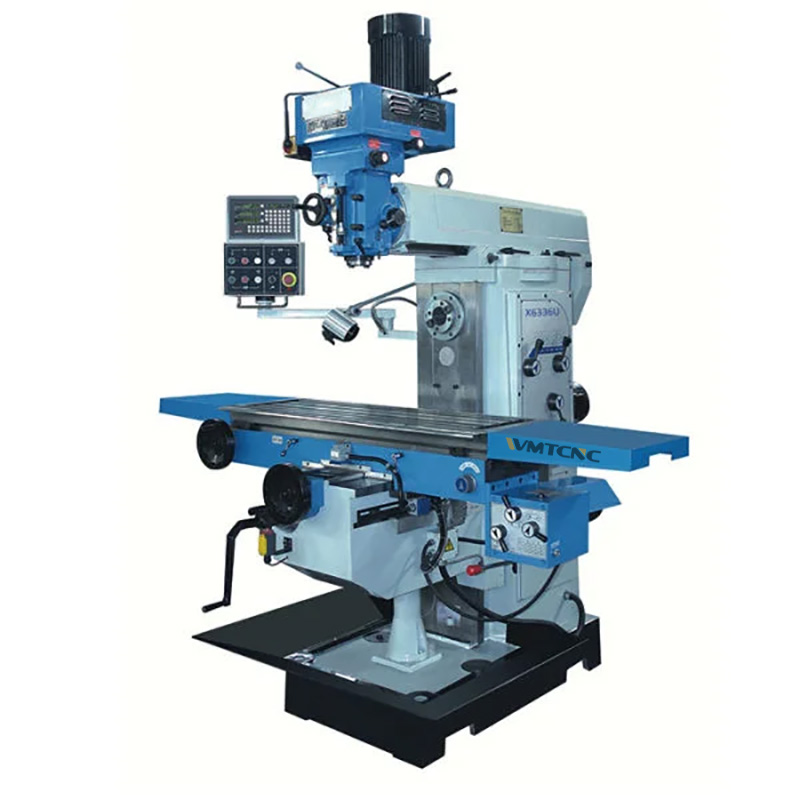

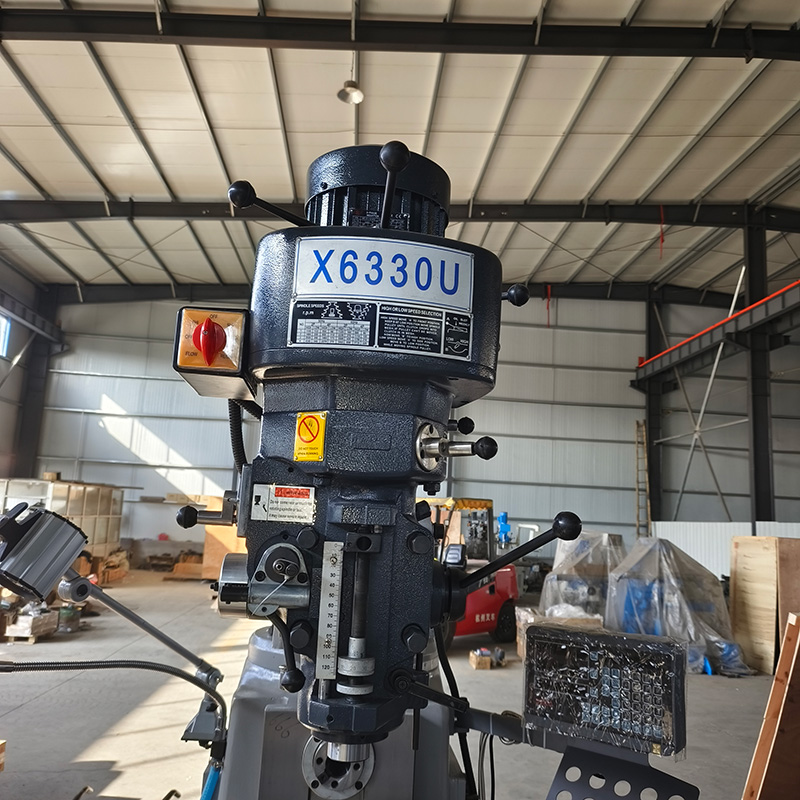

X6330U — мощный универсальный станок, широко применяемый в механической обработке, изготовлении пресс-форм, точных инструментов и приборостроении. Его фундаментальная конструкция включает корпус, рабочий стол, средний и подъёмный суппорты, выполненные из высокопрочного сплава, прошедшего процедуру искусственного старения для обеспечения максимальной жёсткости и долговечности. Благодаря продуманной геометрии направляющих и надёжному креплению всех узлов, X6330U демонстрирует стабильность при любых нагрузках и сохраняет точность обработки на протяжении всего срока службы.
Усиленная рама и литые компоненты минимизируют вибрации, а оптимальное распределение масс исключает деформации при интенсивной работе. Эргономичный дизайн и модульная архитектура делают X6330U простым в настройке и обслуживании, что сокращает время простоя и повышает эффективность производства. Этот станок легко интегрируется в автоматизированные линии и отлично подходит для решения как стандартных, так и специализированных задач, требующих высокой надёжности и безотказности оборудования.
Технические характеристики универсального сверлильного станка X6330U
| Технические характеристики | X6330U |
|---|---|
| Размер стола | 1370 × 305 mm |
| Т-образные пазы (шт/шир/шаг) | 3 / 16 / 65 mm |
| Перемещение стола (X/Y/Z) | 850 × 380 × 380 mm |
| Конус шпинделя (V/H) | R8 / NT40 (V), NT40 (H) |
| Расстояние гориз. нос – стол | 0–380 mm |
| Расстояние ось шпинделя – ползун | 210 mm |
| Диапазон скоростей шпинделя | 80–4200 rpm (variable) |
| 66–4540 (vertical, 16 steps) | |
| 40–1300 rpm (horizontal, 12 steps) | |
| Перемещение рычага | 400 mm |
| Мощность главного двигателя | 3 kW (vertical) |
| 4 kW (horizontal) | |
| Габариты станка (Д×Ш×В) | 1700 × 1600 × 2250 mm |
| Вес станка | 1450 kg |
Основные характеристики
- Двойная направляющая типа «ласточкин хвост» 55° используется на обеих осях Y и Z, поэтому ее легко регулировать и ремонтировать.
- Применены ребра жесткости с обеих сторон колонны, что делает машину жесткой и красивой.
