Description

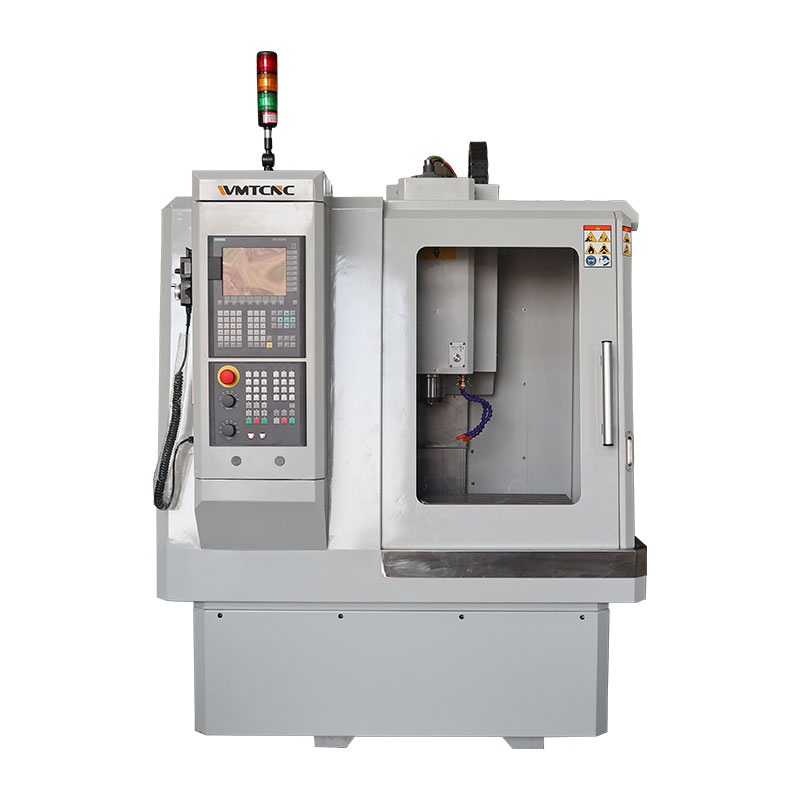

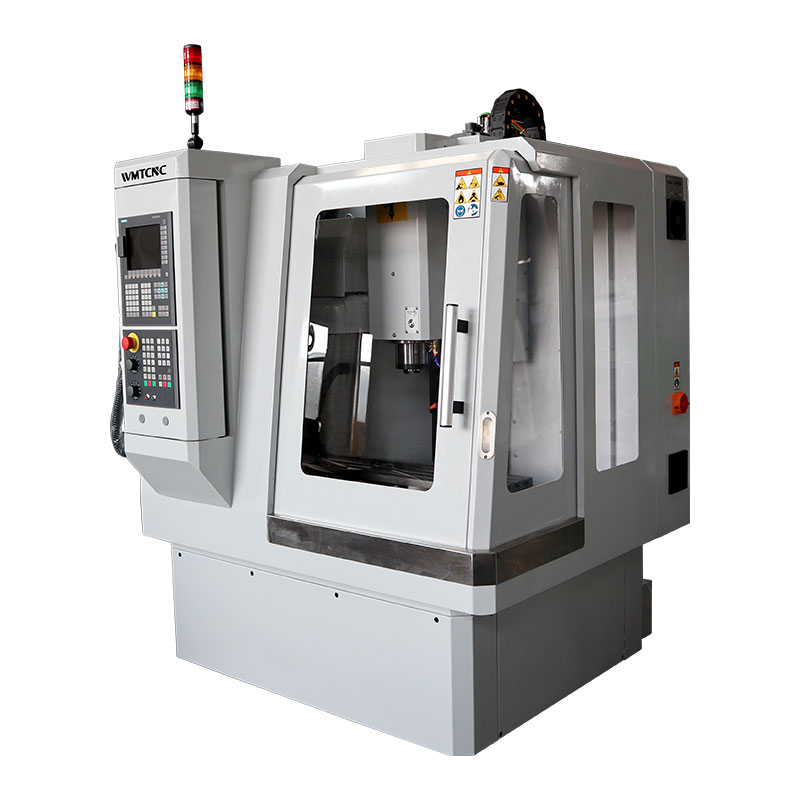

XH7122 — современный фрезерный станок с цифровым управлением, предназначенный для точной обработки металлических и пластиковых деталей. Он сочетает прочную жесткую конструкцию и продуманную эргономику, что обеспечивает надежность работы и удобство обслуживания. Интуитивный интерфейс управления позволяет быстро настроить обработки и минимизировать время простоев.
Металлофрезерный станок с ЧПУ XH7122 — это универсальное и мощное решение для различных задач обработки. Высокая точность, емкость хранения и прочная конструкция делают его незаменимым инструментом в таких отраслях, как производство приборов, счетчиков, легкая промышленность, электроника, бытовая техника, медицинские приборы, авиация и космонавтика.
Детали машины
 |
 |
| Система управления ЧПУ | Инструмент Журнал |
 |
 |

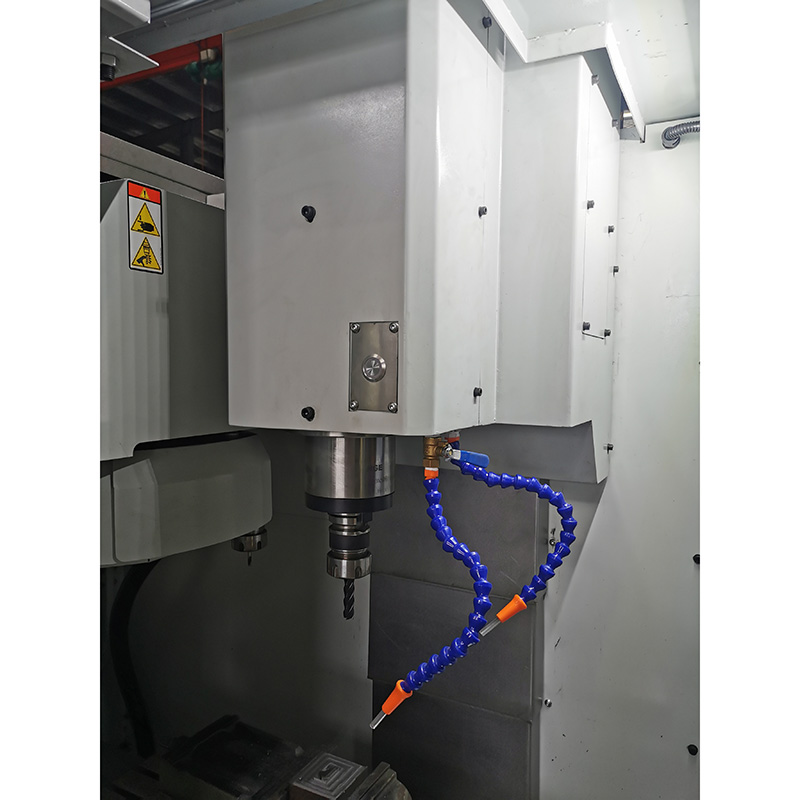

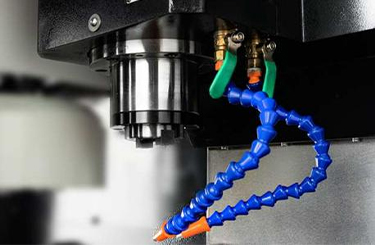

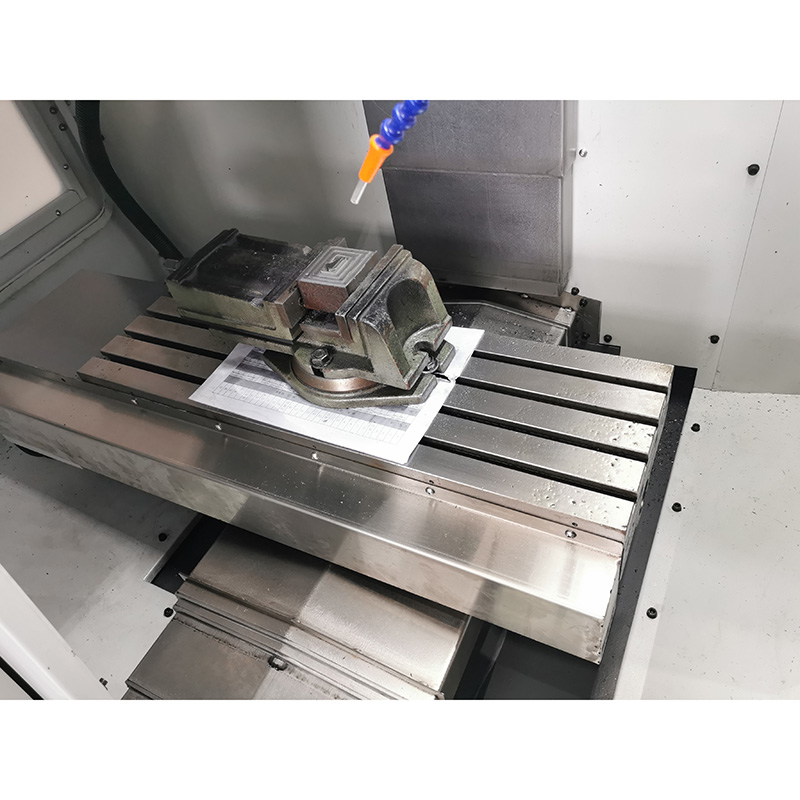

| Шпиндель | Рабочий стол |
Независимо от того, требуется ли вам фрезерование поверхностей или сверление отверстий, этот станок обеспечивает отличную производительность и надежность, что делает его ценным активом в производственном секторе.
Технические характеристики фрезерного станка с ЧПУ XH7122
| Технические характеристики | XH7122 |
| Рабочий стол | |
| Размер рабочего стола（LxW） | 700x210mm |
| Т-образный паз (NxWxD) | 5-18×100mm |
| Перемещение | |
| Перемещение по осям X/Y/Z | 360/260/400mm |
| Диапазон обработки | |
| Расстояние от центра шпинделя до колонны | 270mm |
| Расстояние от носка шпинделя до поверхности рабочего стола | 75-520mm |
| Шпиндель | |
| Конусность шпинделя | BT30 |
| Мощность шпинделя | 2.2KW-3.7KW |
| Макс. скорость вращения шпинделя | 8000r/min |
| Подача | |
| Макс.скорость подачи | 18m/min |
| Скорость быстрой подачи（X/Y/Z) | 10/10/10/min |
| Мощность | |
| Крутящий момент серводвигателя переменного тока(X/Y/Z) | 6/6/6N.m |
| Мощность двигателя подачи X/Y/Z | 0.75/0.75/1kw |
| Номинальная мощность | 4.5kw |
| Шариковый винт (диаметр+свинец) | |
| Шариковый винт по оси X/Y/Z | 2505 |
| Магазин инструментов | |
| Емкость магазина для инструментов | 8T/12T(optional) |
| Макс. длина инструмента | 175mm |
| Время смены инструмента (T-T) | 7s |
| Точность позиционирования (национальный стандарт) | |
| Точность позиционирования (X/Y/Z) | ±0.02mm |
| Точность повторного позиционирования (X/Y/Z) | ±0.01mm |
| Размер станка | |
| LxWxH | 1470x1550x2080mm |
| Масса станка | |
| Макс. нагрузка на рабочий стол | 200kg |
| Масса станка | 1300kg |
Основные характеристики
- Компактный, с различными функциями фрезерования, сверления, расточки и развертывания.
- Используется для производства в мелком и среднем производстве и в партиях со многими разновидностями.
- Фрезерный станок с ЧПУ по металлу XH7122 со шпиндельным узлом BT30,высокая скорость 6000 об./мин с высокой точностью.
- Пневматический цилиндр для легкой и быстрой смены инструмента.
- Линейные направляющие от тайваньского бренда HIWIN.
- 8/12 шт. ATC типа Cloak.
- Полный корпус, открытый с двумя дверцами для максимально широкой рабочей зоны.
- Доступны различные контроллеры ЧПУ для установки, GSK, SIMENS, FANUC и т. д.
