Description
XH7132 идеально подходит для фрезерной обработки коробчатых, оболочечных и дискообразных деталей, обеспечивая высокую эффективность и универсальность. Его конструкция с усиленными направляющими и корпусом гарантирует жёсткость, стабильность и надёжную поддержку для точного резания при любых нагрузках.
Этот станок демонстрирует выдающуюся производительность благодаря прочной конструкции, длительной стабильности и повышенной точности. Поддерживая оптимальное качество деталей на протяжении всего цикла, XH7132 обеспечивает предсказуемые и одинаково высококачественные результаты вне зависимости от сложности задачи.
Детали машины
 |
 |

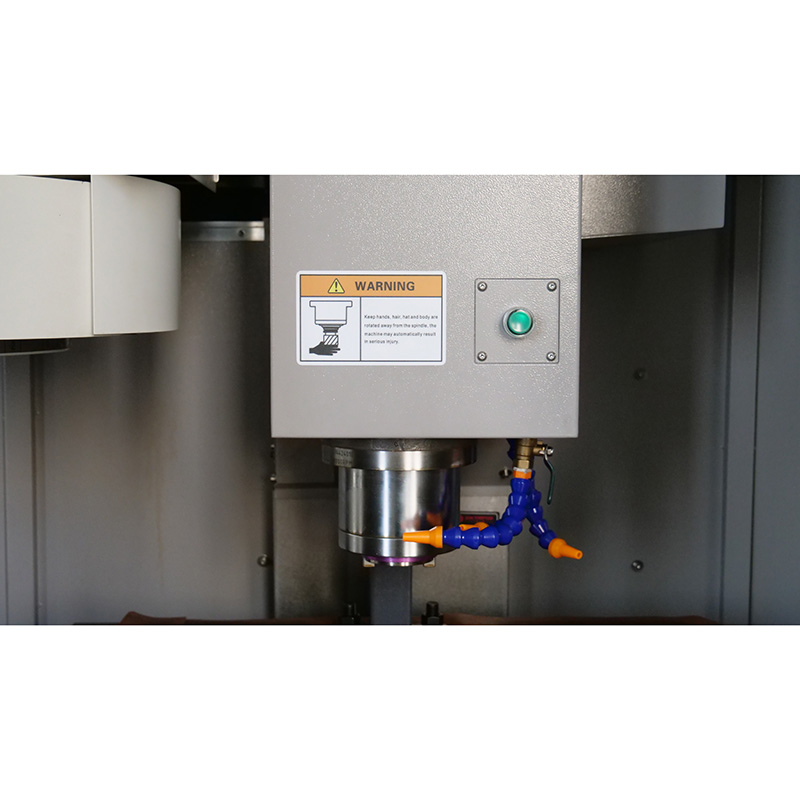

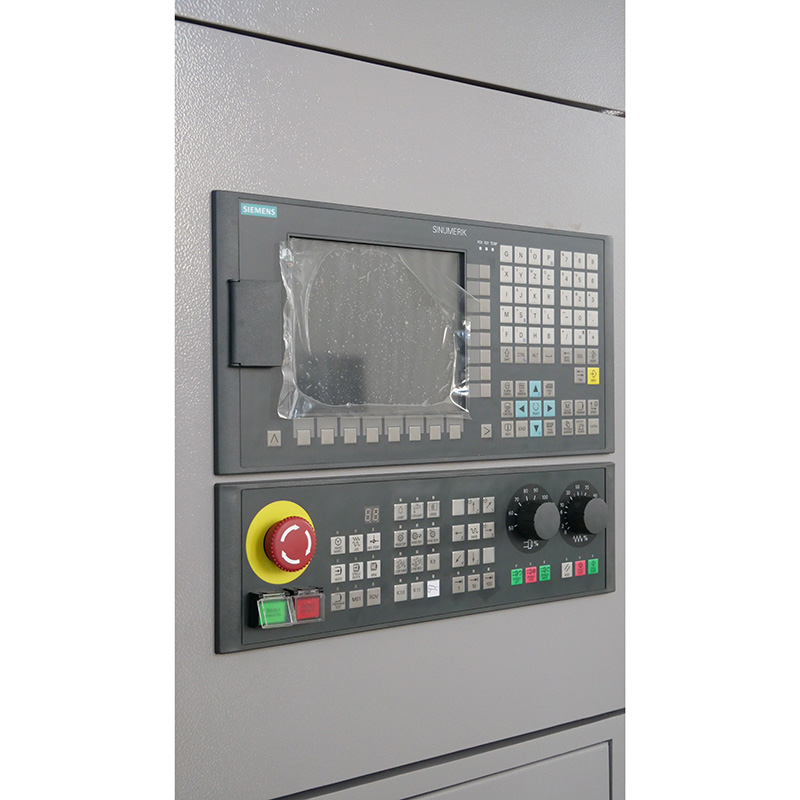

| Контроллеры GSK, Fanuc, Siemens в качестве дополнительного выбора | Шпиндельный узел BT40 |
 |
 |

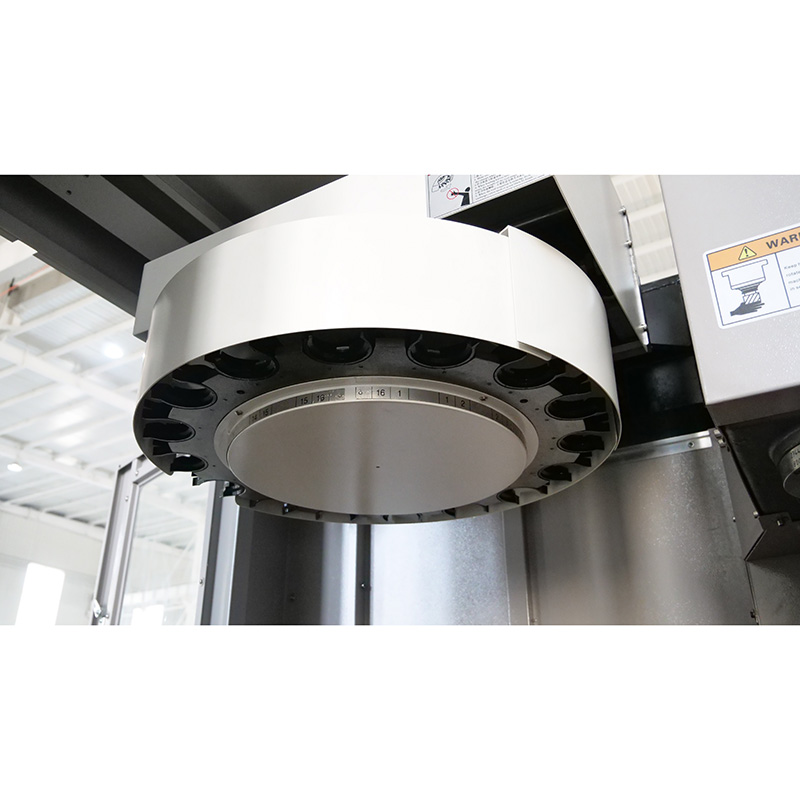

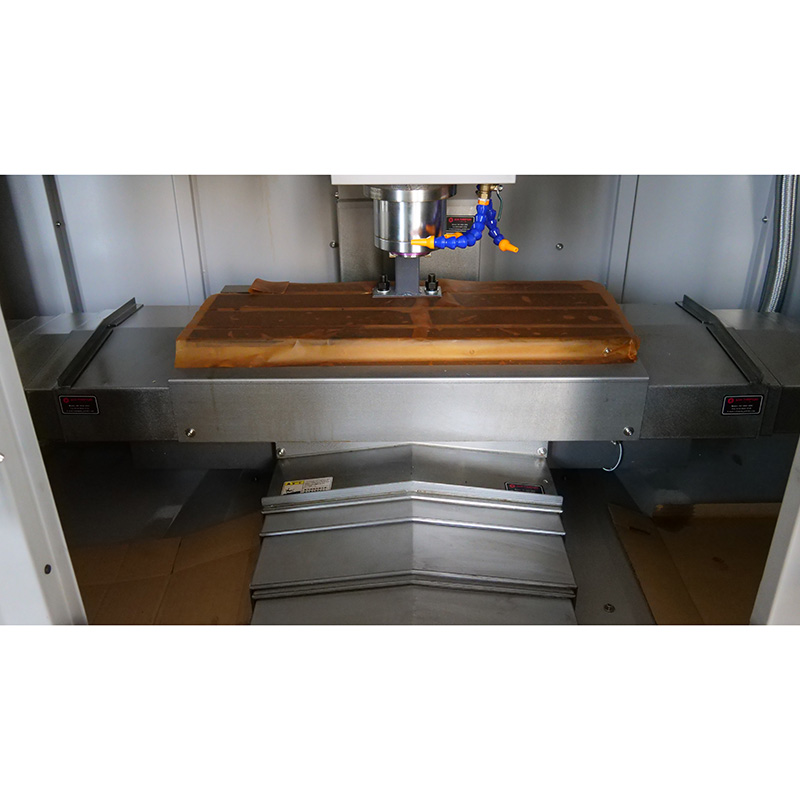

| Рабочий стол 800×260 мм | Магазин инструментов на 12 шт |
Фрезерные станки с ЧПУ автоматизируют процесс, уменьшают количество ошибок и повышают производительность. Они легко справляются со сложными геометриями с неизменной точностью, что делает их незаменимыми в самых разных отраслях. Возможность работать с различными материалами расширяет область применения станка — от разработки прототипов до крупносерийного производства.

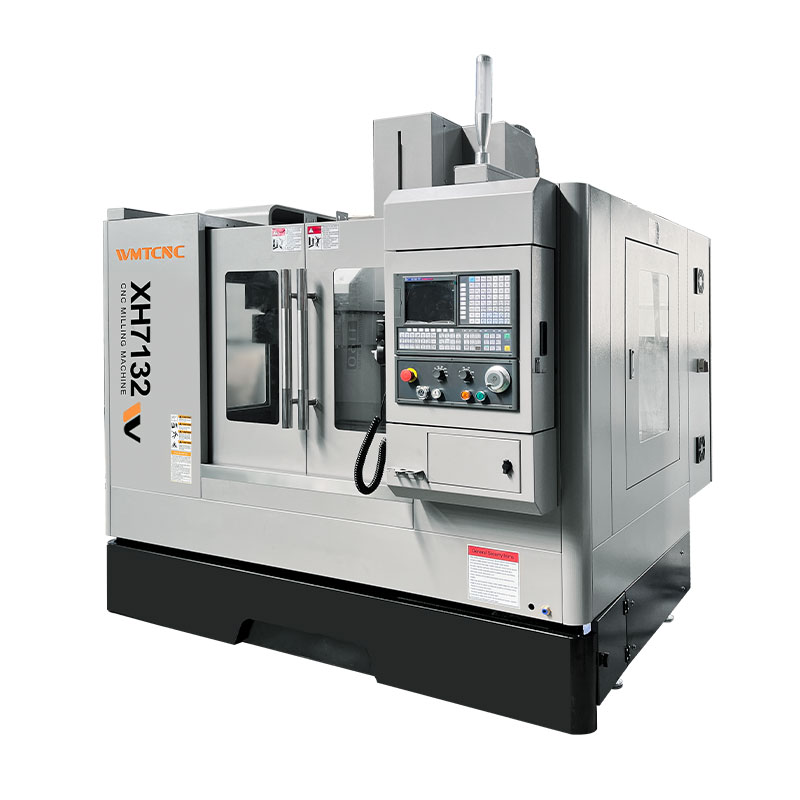

Технические характеристики фрезерного станка с ЧПУ XH7132
| Технические характеристики | XH7132 |
| Рабочий стол | |
| Размер рабочего стола（LxW） | 800x320mm |
| Т-образный паз (NxWxD) | 3-16x100mm |
| Перемещение | |
| Перемещение по осям X/Y/Z | 600/400/450mm |
| Диапазон обработки | |
| Расстояние от центра шпинделя до колонны | 400mm |
| Расстояние от носка шпинделя до поверхности рабочего стола | 100-550mm |
| Шпиндель | |
| Конусность шпинделя | BT40 |
| Мощность шпинделя | 5.5kw |
| Макс. скорость вращения шпинделя | 8000rpm |
| Подача | |
| Макс.скорость подачи | 10m/min |
| Скорость быстрой подачи (X/Y/Z) | 20/20/18m/min |
| Мощность | |
| Крутящий момент серводвигателя переменного тока (X/Y/Z) | 7.7/7.7/15N·m |
| Мощность двигателя подачи X/Y/Z | 1.5/1.5/2kw |
| Номинальная мощность | 11kw |
| Шариковый винт (диаметр + свинец) | |
| Шариковый винт по осям X/Y/Z | 3210 |
| Магазин инструментов | |
| Емкость магазина для инструментов | 12T/16T(optional) |
| Макс. длина инструмента | 200mm |
| Время смены инструмента (T-T) | 7s |
| Точность позиционирования (национальный стандарт) | |
| Точность позиционирования (X/Y/Z) | ±0.01mm |
| Точность повторного позиционирования (X/Y/Z) | ±0.005mm |
| Размер станка | |
| LxWxH | 2200x1950x2300mm |
| Масса станка | |
| Макс. нагрузка на рабочий стол | 300kg |
| Масса станка | 2400kg |
Основные характеристики
- Высокоточный фрезерный станок, разработанный для оптимальной производительности и точности.
- Прочный рабочий стол с размерами 800×320 мм.
- Универсальный диапазон обработки с ходом по осям X/Y/Z 600/400/450 мм.
- Конус шпинделя BT40 и мощность шпинделя 5,5 кВт для эффективной и точной резки.
- Впечатляющая максимальная скорость шпинделя 8000 об/мин для быстрого удаления материала.
- Серводвигатели переменного тока с крутящим моментом 7,7/7,7/15 Нм обеспечивают плавную и надежную работу.
- Инструментальный магазин на 16 т для быстрой и плавной смены инструмента.
- Исключительная точность позиционирования ±0,01 мм и точность повторного позиционирования ±0,005 мм.
- Повысьте свои возможности обработки с помощью 3-осевого фрезерного станка с ЧПУ XH7132, обеспечивающего исключительную точность, эффективность и универсальность.
