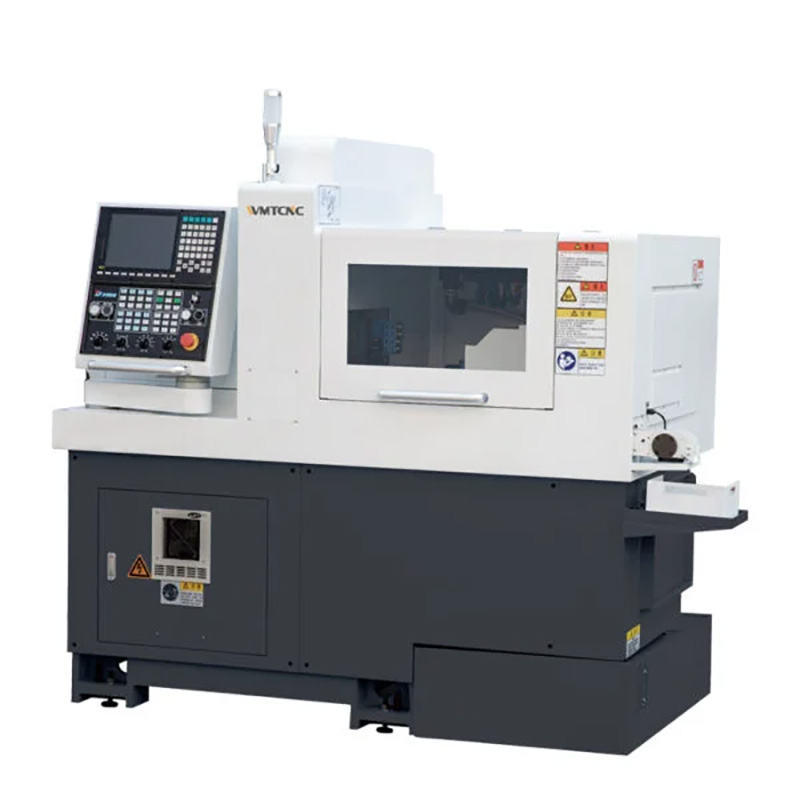

YB125 — высокопроизводительный швейцарский токарный станок с ЧПУ и прочным чугунным корпусом, литой станиной и опорной плитой Meehanite Metal для максимальной жёсткости и устойчивости. Благодаря точному управлению и надёжной конструкции YB125 обеспечивает стабильную работу с минимальными вибрациями при обработке сложных мелких прецизионных деталей с тонкими валами.
Универсальное решение для телекоммуникаций, электроники, автомобилестроения, пневматики, гидравлики, медицины, приборостроения и авиации. Простота обслуживания и настройки, долговечность и высокая производительность делают YB125 незаменимым на любом современном высокоточном производстве.
Технические характеристики токарного станка швейцарского типа с ЧПУ YB125
| Спецификация | YB125 | ||
|---|---|---|---|
| Мощность переработки | Макс. диаметр прутка (мм) | Ф12 | |
| Диаметр отверстия главного шпинделя (мм) | Ф16 | ||
| Максимальная длина обработки (мм) | Без направляющей втулки | 2.5D (Maximum 30) | |
| Фиксированная направляющая втулка | 180 | ||
| Поворотная направляющая втулка | 60 | ||
| Макс. диаметр зажима противошпинделя (мм) | Ф12 | ||
| Максимальный диаметр сверления основного шпинделя (мм) | Ф7 | ||
| Максимальный диаметр нарезания резьбы основного шпинделя (мм) | M6 | ||
| Максимальный диаметр сверления противошпинделя (мм) | Ф7 | ||
| Максимальный диаметр нарезания резьбы противошпинделя (мм) | M6 | ||
| Максимальный диаметр сверления радиального приводного инструмента (мм) | Ф6 | ||
| Максимальный диаметр нарезания резьбы радиального приводного инструмента (мм) | M5 | ||
| Механическая мощность | Скорость вращения главного шпинделя (об/мин) | 10000 (8000 с направл.) | |
| Скорость вращения заднего шпинделя (об/мин) | 8000 | ||
| Скорость вращения радиального прив. инструмента (об/мин) | 6000 | ||
| Скорость ускоренного перемещения (м/мин) | 30 (X2, Y1, Z1) | ||
| 24 (X1, Z2) | |||
| Биение шпинделя (мм) | ≤0.002 | ||
| Точность повторного позиционирования | ≤0.003 | ||
| Инструментальные системы | Цилиндрический инструмент | 5 (Ø10) | |
| Инструмент для обработки торцевой поверхности | 4 (ER11) | ||
| Радиальный приводной инструмент | 4 (ER11) | ||
| Задний приводной инструмент | 4 (ER11) | ||
| Мощность двигателя | Главный шпиндель (кВт) | 1.5 | |
| Задний шпиндель (кВт) | 1.5 | ||
| Линейный привод. вал (кВт) | 0.75 | ||
| Линейный привод. вал (кВт) | — | ||
| Радиальный привод. инструмент (кВт) | 0.75 | ||
| Задний привод. инструмент (кВт) | 0.75 (опц.) | ||
| Насос СОЖ (кВт) | 0.25 | ||
| Масса станка (кг) | 1800 | ||
| Габаритные размеры (Д×Ш×В) (мм) | 2100×1100×1700 | ||
Основные характеристики
- Система ЧПУ: Стандартная тайваньская система нового поколения, двухканальное управление, высокая эффективность и точность. Японская система Mitsubishi может быть выбрана в соответствии с требованиями заказчика.
- Высокоточный шпиндель: В подшипниках шпинделя станка используются импортные прецизионные радиально-упорные подшипники, обеспечивающие высокую жесткость и длительную точность сохранения точности. Биение шпинделя не более 2 мкм.
- Высокоточная подача: Сервоприводные оси подачи, импортные высокоточные винтовые подшипники и импортные высокоточные винтовые направляющие обеспечивают точность обработки и долговременное сохранение точности. Подача обеспечивает повторяемость позиционирования по каждой оси не более 3 мкм.
- Конструкция направляющей втулки: Обеспечивает быстрое переключение между режимами направляющей втулки и режима без направляющей втулки для удовлетворения различных требований к обработке.

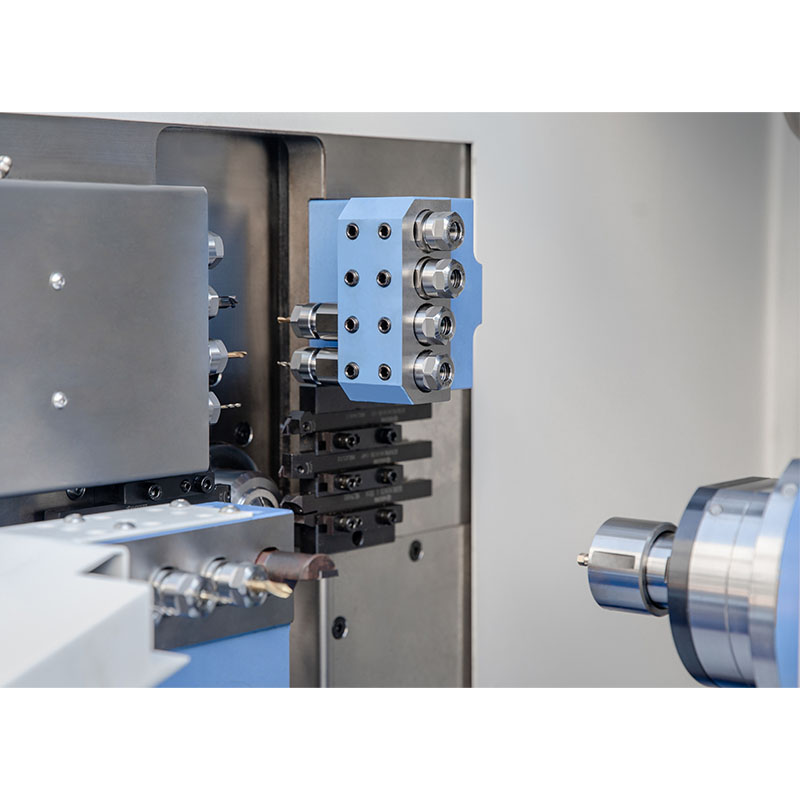

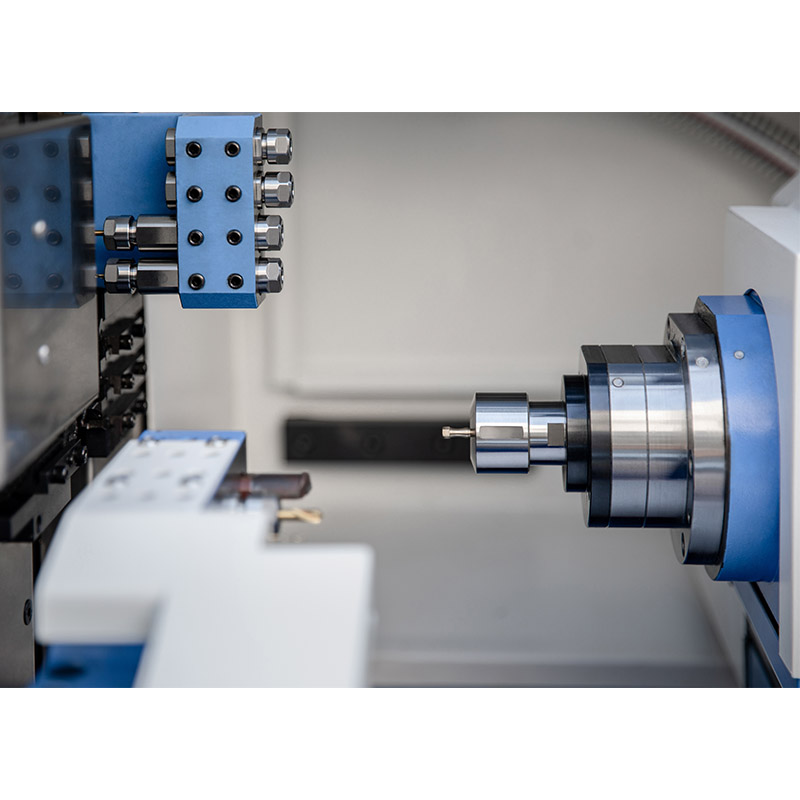

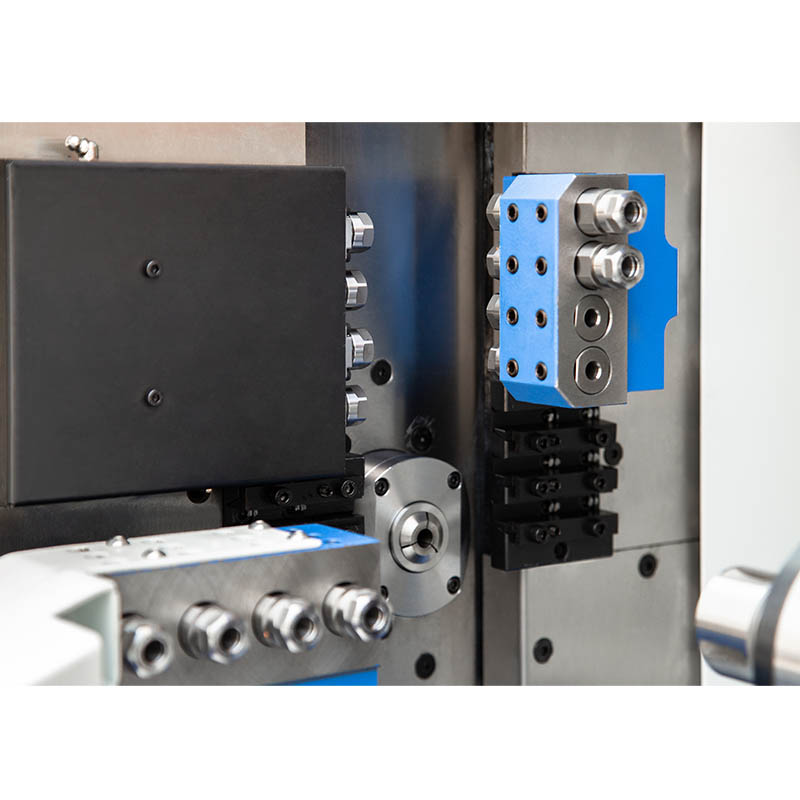

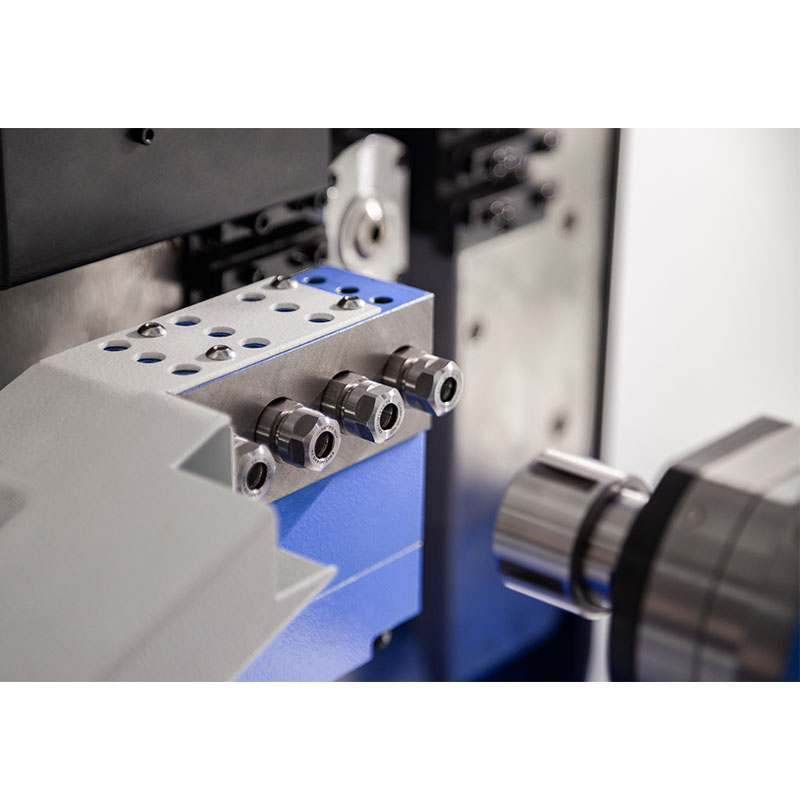

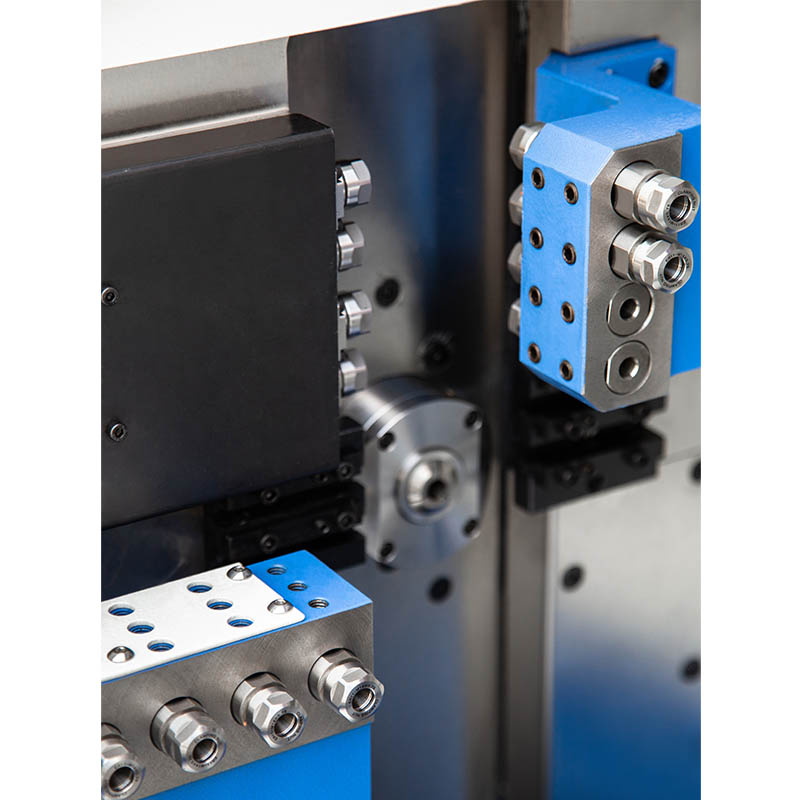

- Инструментальная система: Станок использует вертикальную двухрядную инструментальную структуру с компактной конструкцией и быстрой сменой инструмента. Конфигурация радиального силового инструмента позволяет удовлетворить потребности сложной токарной, фрезерной, сверлильной и других процессов обработки композитных материалов.
- Автоматизация: Благодаря конфигурации автоматической подачи станок может осуществлять автоматическую непрерывную обработку.
