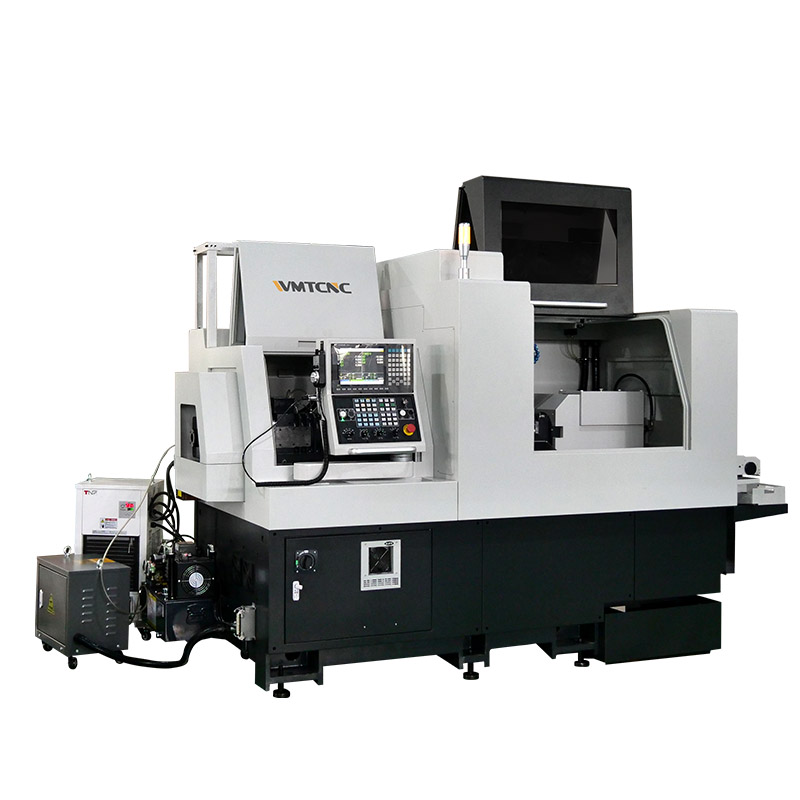

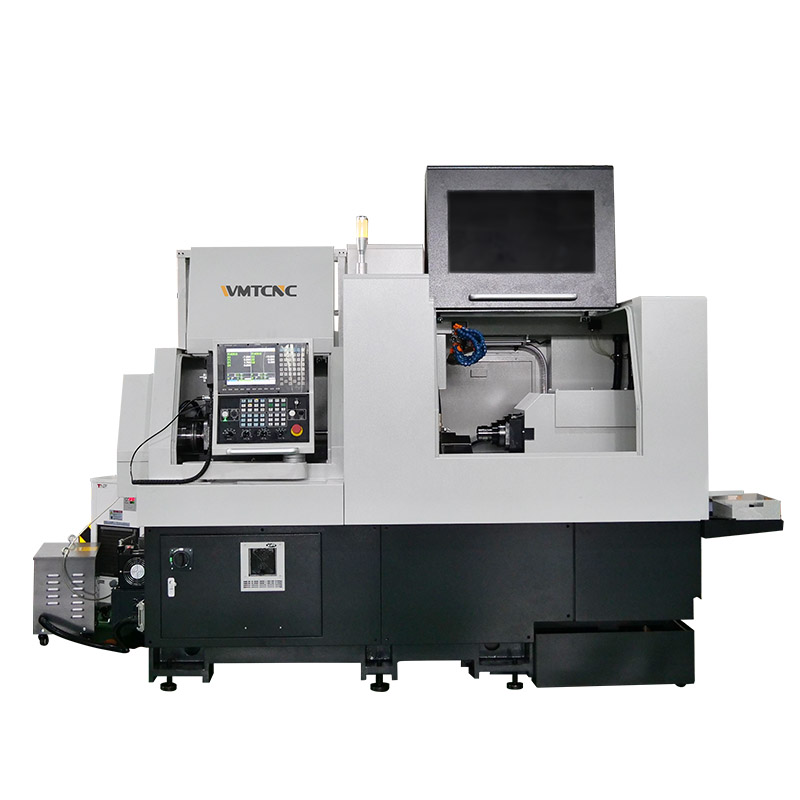

Токарный станок с ЧПУ швейцарского типа YB285 сочетает прочность и высокую жёсткость благодаря цельной станины и опорной плите из Meehanite-чугуна. Его массивная конструкция обеспечивает стабильность и минимальные вибрации даже при длительных непрерывных циклах. YB285 прекрасно справляется с изготовлением сложных мелких прецизионных деталей с тонкими валами, что делает его незаменимым в телекоммуникационной, электронной, автомобильной, пневматической, гидравлической, медицинской, приборостроительной и авиационной отраслях.
Интуитивный интерфейс ЧПУ и встроенные автоматизированные функции повышают производительность и снижают зависимость от ручной настройки. Компактный дизайн и эффективная система охлаждения упрощают интеграцию в производственные линии и обслуживание, а продуманная эргономика обеспечивает комфорт оператора. Высокий ресурс основных узлов и долговечность материалов снижают эксплуатационные затраты и гарантируют долгосрочную надёжность.
Технические характеристики токарного станка швейцарского типа с ЧПУ YB385
| Модель | YB385 | ||
|---|---|---|---|
| Мощность переработки | Макс. диаметр прутка (мм) | Φ38 | |
| Диаметр отверстия главного шпинделя (мм) | Φ39 | ||
| Максимальная длина обработки (мм) | Без направляющей втулки | 2.5D (Maximum 90) | |
| Поворотная направляющая втулка | 310 | ||
| Макс. диаметр зажима заднего шпинделя (мм) | Φ38 | ||
| Макс. диаметр сверления главного шпинделя (мм) | Φ13 | ||
| Макс. диаметр нарезания резьбы главного шпинделя (мм) | M12 | ||
| Макс. диаметр сверления заднего шпинделя (мм) | φ10 | ||
| Макс. диаметр нарезания резьбы заднего шпинделя (мм) | M10 | ||
| Макс. диаметр сверления радиального приводного инструмента (мм) | φ10 | ||
| Макс. диаметр нарезания резьбы радиального приводного инструмента (мм) | M8 | ||
| Макс. диаметр сверления заднего приводного инструмента (мм) | φ8 (Optional) | ||
| Макс. диаметр резьбы заднего приводного инструмента | M6 (Optional) | ||
| Механическая мощность | Скорость вращения главного шпинделя (об/мин) | 5000 (Rotary Cylinder) | |
| Скорость вращения заднего шпинделя (об/мин) | 8000 | ||
| Скорость вращения радиального приводного инструмента (об/мин) | 6000 | ||
| Скорость вращения заднего приводного инструмента (об/мин) | 6000 (Optional) | ||
| Скорость ускоренного перемещения (м/мин) | 30 (X2, Y1, Z2) | ||
| Скорость ускоренного перемещения (м/мин) | 24 (X1, Z1) | ||
| Биение шпинделя (мм) | ≤0.002 | ||
| Точность повторного позиционирования | ≤0.003 | ||
| Инструментальные системы | Цилиндрический инструмент | 1 (¨20) + 5 (¨16) | |
| Инструмент для обработки торцевой поверхности | 4 (ER20) | ||
| Радиальный приводной инструмент | 1 (ER20) + 3 (ER16) | ||
| Держатель для глубоких отверстий | 2 (ER16) | ||
| Задний приводной инструмент | 4 (ER16) | ||
| Задний приводной инструмент | Optional | ||
| Мощность двигателя | Главный шпиндель (кВт) | 6.3 | |
| Задний шпиндель (кВт) | 4.2 | ||
| Линейный приводной вал (кВт) | 1.1 (X1, X2, Y1, Z1, Z2) | ||
| Линейный приводной вал (кВт) | — | ||
| Радиальный приводной инструмент (кВт) | 1.1 | ||
| Задний приводной инструмент (кВт) | 1 (Optional) | ||
| Насос охлаждения (кВт) | 0.4 | ||
| Вес машины (кг) | 3750 | ||
| Габаритные размеры (Д×Ш×В) (мм) | 3100 × 1660 × 1920 | ||
Основные характеристики

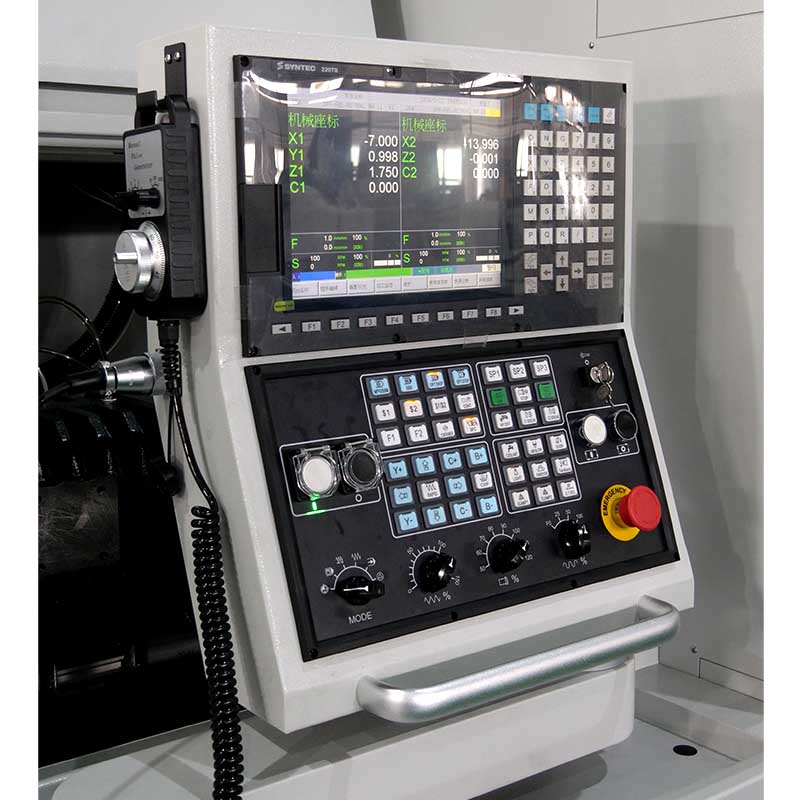

- Система ЧПУ: Стандартная тайваньская система нового поколения, двухканальное управление, высокая эффективность и точность. Японская система Mitsubishi может быть выбрана в соответствии с требованиями заказчика.
- Высокоточный шпиндель: В подшипниках шпинделя станка используются импортные прецизионные радиально-упорные подшипники, обеспечивающие высокую жесткость и длительную точность сохранения точности. Биение шпинделя не более 2 мкм.
- Высокоточная подача: Сервоприводные оси подачи, импортные высокоточные винтовые подшипники и импортные высокоточные винтовые направляющие обеспечивают точность обработки и долговременное сохранение точности. Подача обеспечивает повторяемость позиционирования по каждой оси не более 3 мкм.
- Конструкция направляющей втулки: Обеспечивает быстрое переключение между режимами направляющей втулки и режима без направляющей втулки для удовлетворения различных требований к обработке.

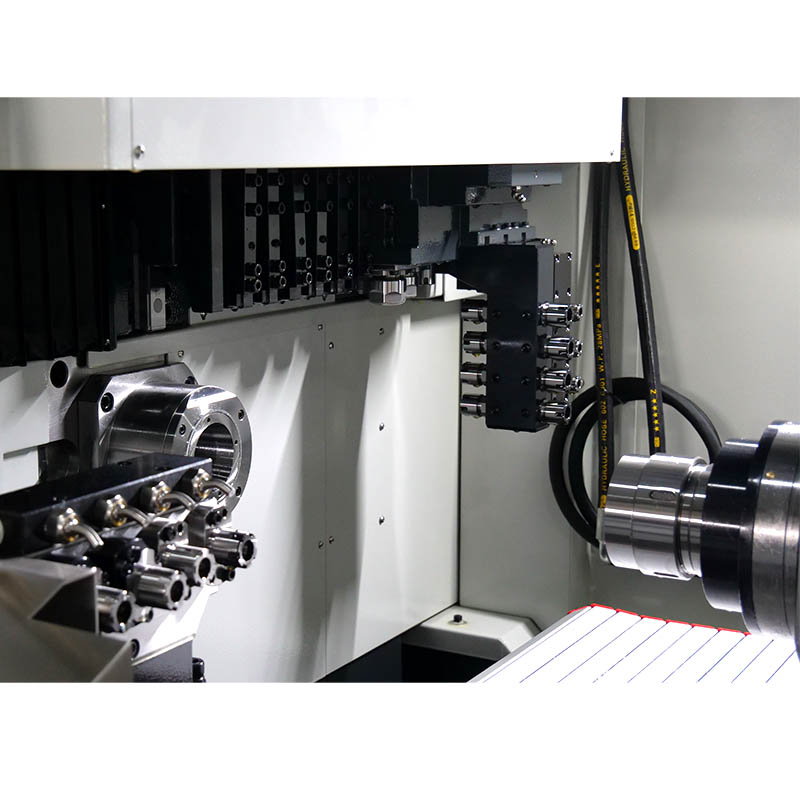

- Инструментальная система: Станок использует вертикальную двухрядную инструментальную структуру с компактной конструкцией и быстрой сменой инструмента. Конфигурация радиального силового инструмента позволяет удовлетворить потребности сложной токарной, фрезерной, сверлильной и других процессов обработки композитных материалов.
- Автоматизация: Благодаря конфигурации автоматической подачи станок может осуществлять автоматическую непрерывную обработку.
