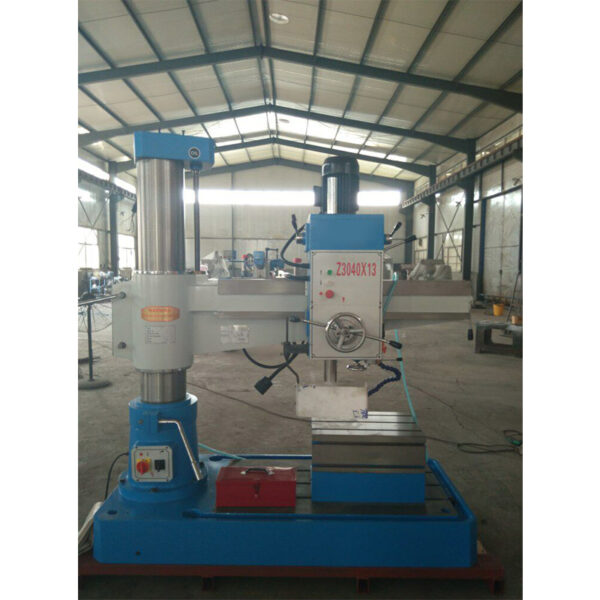

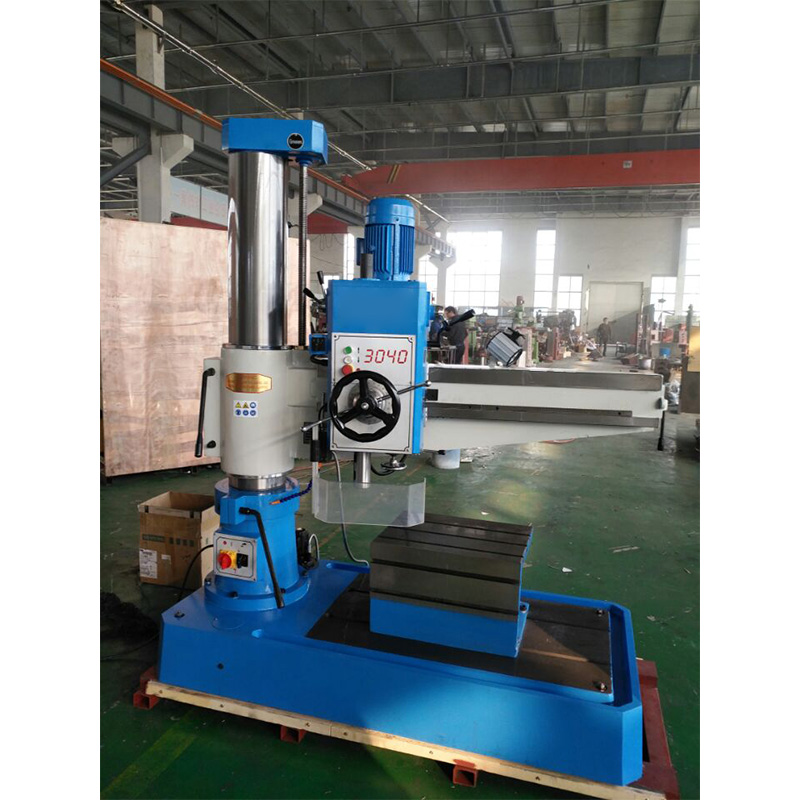

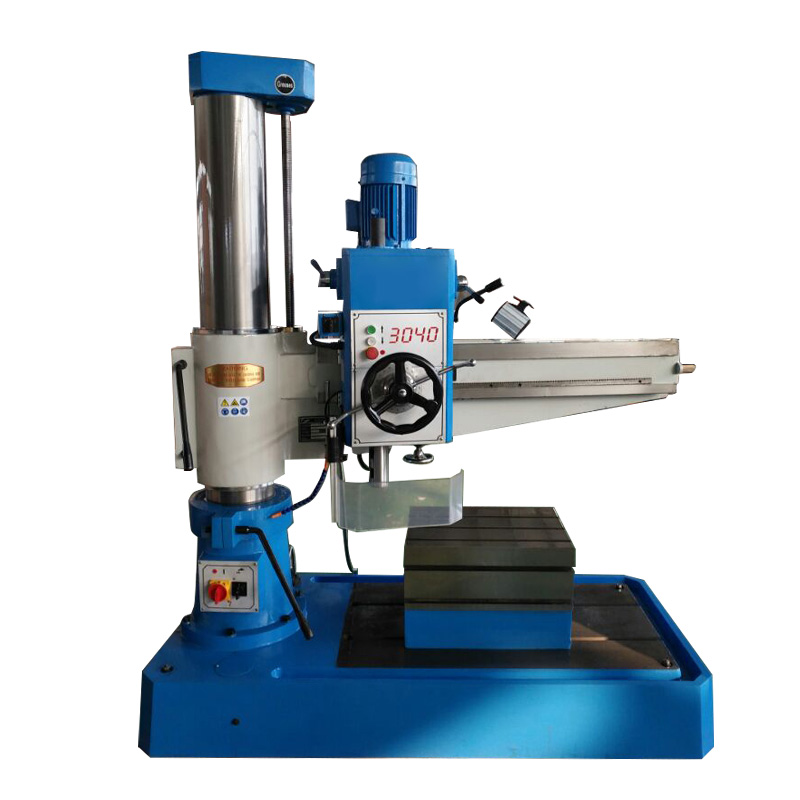

Z3040 — это универсальный радиально-сверлильный станок, широко используемый в машиностроении. Он подходит для обработки мелких деталей и выполнения таких операций, как сверление, развертывание, зенкование и нарезание резьбы.
Благодаря своей надежности и простоте в эксплуатации, Z3040 эффективно применяется в различных производственных условиях, включая участки с ограниченным оборудованием. Станок отличается высокой гибкостью и удобством, что делает его востребованным на предприятиях малого и среднего машиностроения.
Детали машины
 |
 |
| Шпиндельная коробка | Осуществимо |
Технические характеристики радиально-сверлильного станка Z3040
| Технические характеристики | Z3040/12 | Z3040/14 |
|---|---|---|
| Макс. мощность сверления | 40mm | |
| Расстояние от торца шпинделя до колонны | 300-1200/1400mm | |
| Горизонтальный ход шпинделя | 900/1100mm | |
| Вертикальный ход шпинделя | 300-1240mm | |
| Конус шпинделя | MT4 | |
| Перемещение шпинделя | 210mm | |
| Скорость подъема радиального рычага | 1.26m/min | |
| Расстояние подъема радиального рычага | 650mm | |
| Глубина сверления за окружность | 140mm | |
| Скорость шпинделя | 80-1200r/min | |
| Серия скоростей шпинделя | 6 | |
| Диапазон подачи шпинделя | 0.10-0.30mm/r | |
| Серия подачи шпинделя | 3 | |
| Мощность главного двигателя | 1.5kw | |
| Мощность подъемного двигателя | 0.75kw | |
| Мощность двигателя гидравлического зажима | 0.55kw | |
| Мощность насоса СОЖ | 40w | |

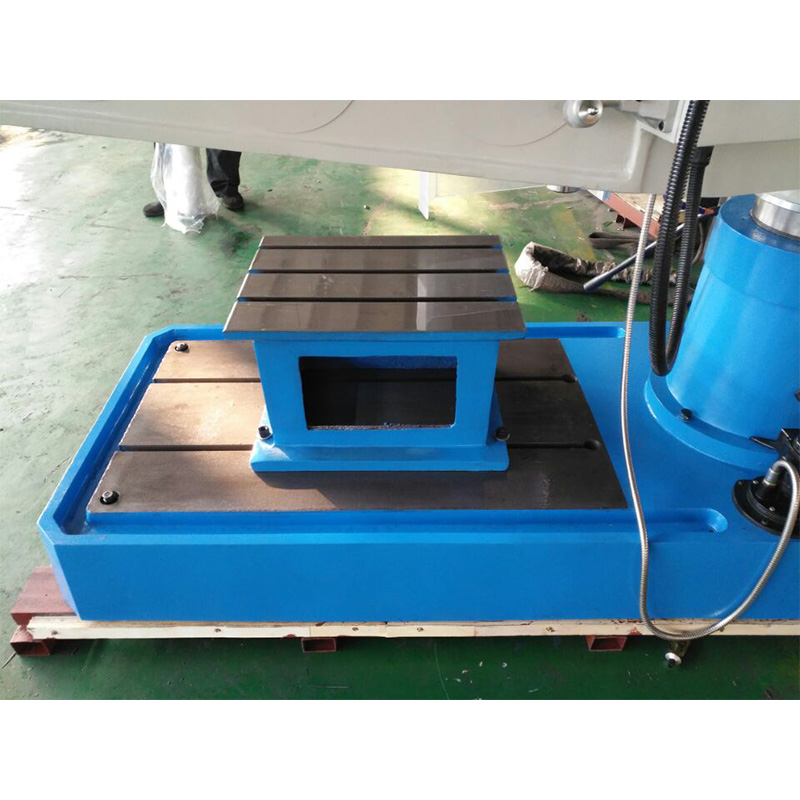

| Размер стола | 550x350x350mm | |
| Вес нетто | 1500kgs/1700kgs | |
| Габаритные размеры | 1700/1900x800x2200mm | |
Основные характеристики
- Радиально-сверлильный станок оснащен гидравлическим механизмом изменения скорости с предварительной установкой для экономии времени оператора.

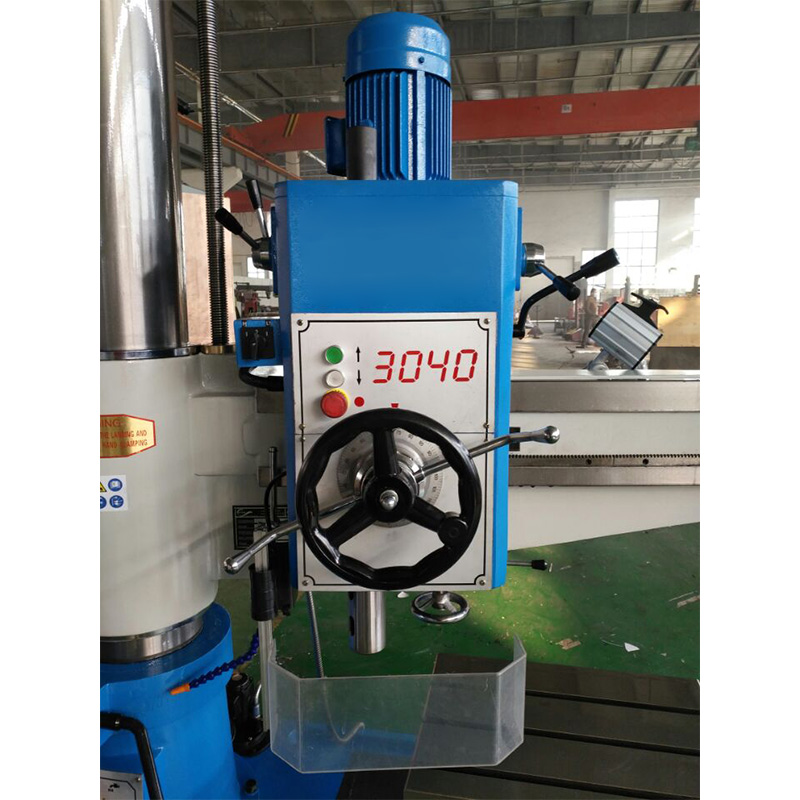

- Все, что требуется, — это одна ручка для удобного управления вращением по часовой стрелке, остановкой (тормозом), переменной скоростью и нейтралью.
- Корпус шпинделя, поворотный рычаг, а также внутренние и внешние стойки надежно закреплены гидравлическим алмазным зажимным механизмом.
- Предусмотрены идеальное защитное ограждение и защита внешних стоек. При проектировании и производстве конструкции также принят ряд эффективных мер для увеличения срока службы точности и срока службы всего станка.
- Его электрооборудование в полной мере способствует личной безопасности, надежности, длительному сроку службы и удобному обслуживанию.
