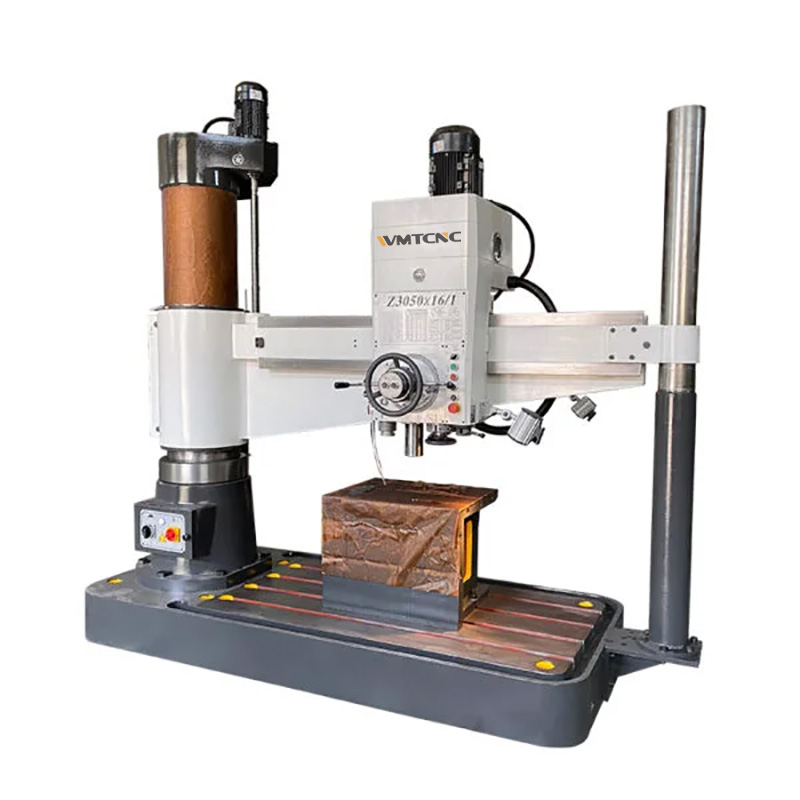

Радиально-сверлильный станок Z3050x16 — это универсальное решение для машиностроительных цехов, обеспечивающее высокую точность и надёжность при обработке мелких деталей. Модель Z3050x16 легко справляется со сверлением, зенкованием, развёртыванием и нарезанием резьбы, а при необходимости выполняет растачивание без привлечения дополнительного оборудования.
Продуманная радиально-поворотная конструкция позволяет быстро и точно позиционировать деталь относительно режущего инструмента, что значительно упрощает переналадку и повышает производительность. Интуитивный интерфейс управления облегчает программирование циклов обработки и интеграцию станка в технологические линии. Эргономичный дизайн и оптимальное расположение сервисных узлов упрощают техническое обслуживание и ремонт. Z3050x16 сочетает универсальность, стабильность работы и комфорт оператора, что делает его отличным выбором для современных предприятий, стремящихся к эффективности и бесперебойному производственному процессу.
Технические характеристики универсального сверлильного станка Z3050x16
| Технические характеристики | Единица | Z3050×16 |
| Макс. диаметр сверления | мм | 50 |
| Расстояние между осью шпинделя и колонной |
мм | 350–1600 |
| Расстояние от торца шпинделя до рабочей поверхности основания |
мм | 320–1220 |
| Расстояние подъема коромысла | мм | 580 |
| Скорость подъема коромысла | м/с | 0.02 |
| Перемещение шпинделя | мм | 315 |
| Конус шпинделя | Морзе | 5 |
| Диапазон скоростей шпинделя | об/мин | 25–2000 |
| Количество скоростей шпинделя | шаг | 16 |
| Диапазон подач шпинделя | мм/об | 0.04–3.20 |
| Количество подач шпинделя | шаг | 16 |
| Макс. крутящий момент шпинделя | Н·м | 500 |
| Макс. сопротивление подачи шпинделя | Н | 18000 |
| Размер стола | мм | 630×500 |
| Расстояние горизонтального перемещения шпиндельной коробки |
мм | 1250 |
| Мощность двигателя шпинделя | кВт | 4 |
| Мощность двигателя гидрозажима | кВт | 0.75 |
| Мощность двигателя насоса охлаждения | кВт | 0.09 |
| Мощность двигателя подъема рычага | кВт | 1.5 |
| Вес станка | кг | 3500 |
| Габаритные размеры | мм | 2500×1070×2840 |
Основные характеристики
- Радиально-сверлильный станок оснащен гидравлическим механизмом предварительной настройки скорости для экономии вспомогательного времени.

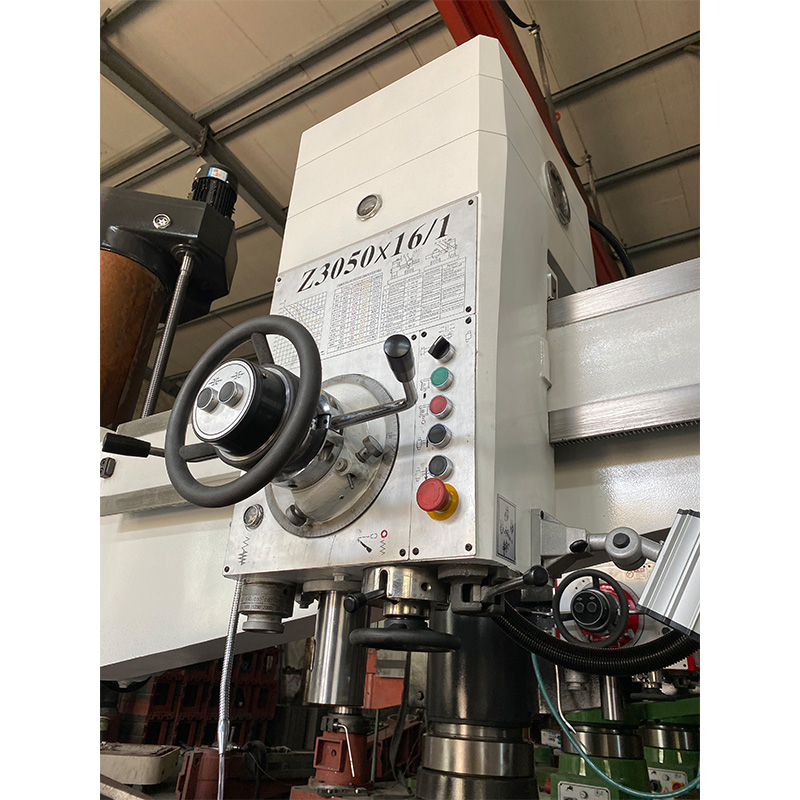

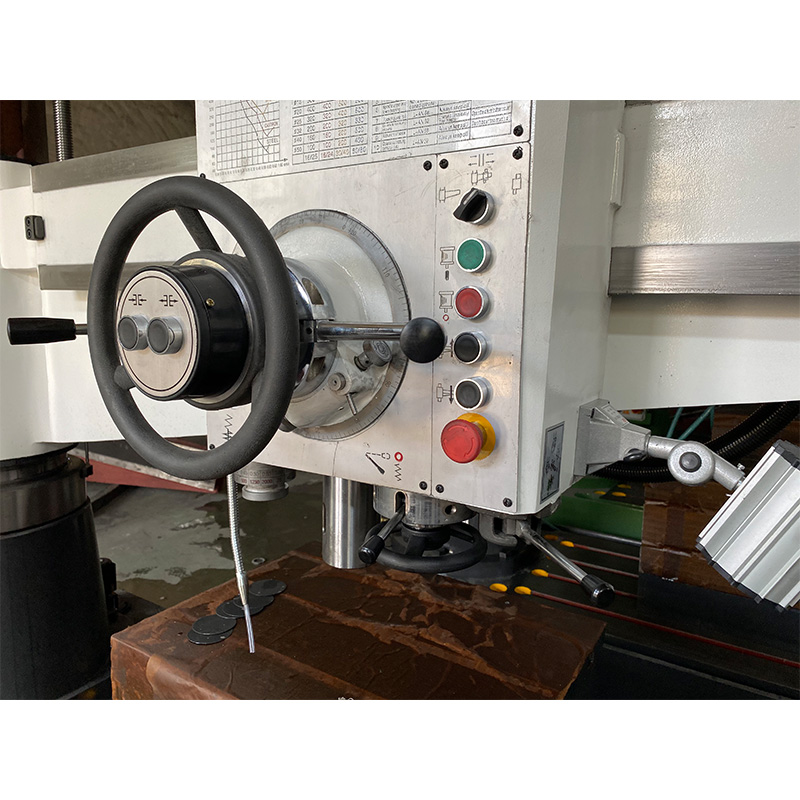

- Для управления вращением по часовой стрелке, остановкой (тормозом), регулированием скорости и переключением на нейтральную передачу достаточно одной рукоятки.

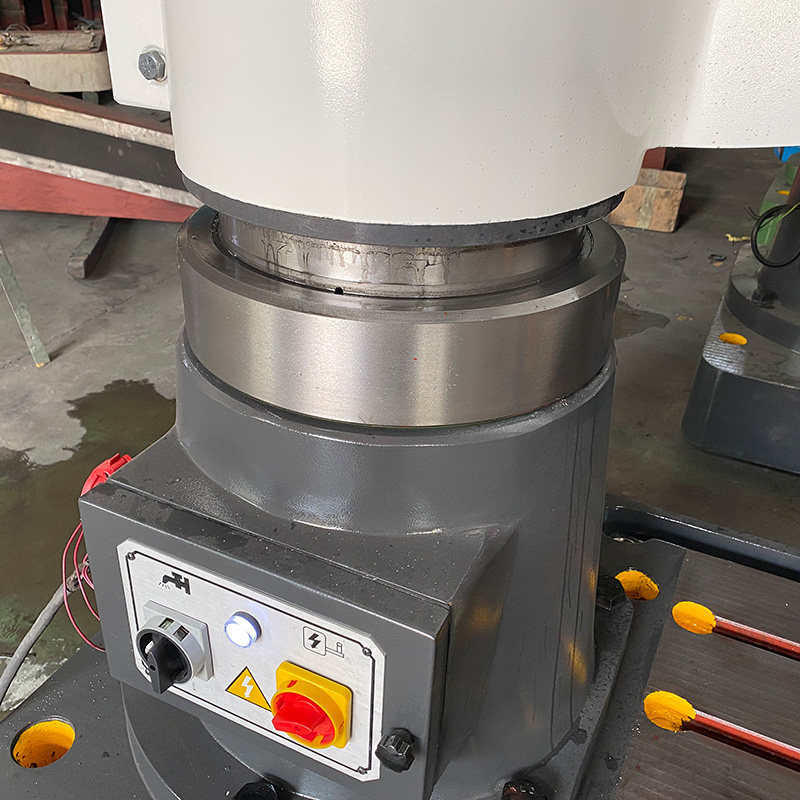

- Шпиндельная бабка, коромысло, внутренняя и внешняя стойки надежно закреплены гидравлическим алмазным зажимным механизмом.
- Предусмотрены надежные защитные устройства и защита внешней стойки.
- При проектировании и производстве конструкции применен ряд эффективных мер для повышения точности, долговечности и срока службы всего станка.
- Электрооборудование станка обеспечивает безопасность персонала, надежность, длительный срок службы и удобство обслуживания.
