1. Введение в токарный станков серии CW
Добро пожаловать в руководство по установке и вводу в эксплуатацию токарного станков серии CW от WMTCNC. Это подробное руководство предназначено для помощи новым владельцам и техническим специалистам в безопасной установке, настройке и оптимизации вашего токарного станка серии CW от WMTCNC для тяжелых условий эксплуатации. Правильная установка имеет решающее значение — она обеспечит легендарную точность и надежность вашего токарного станка, которыми славится WMTCNC. В следующих разделах приведены пошаговые инструкции и рекомендации по распаковке, подготовке места установки, подключению к электросети, пробному запуску и техническому обслуживанию. Соблюдение этих рекомендаций не только обеспечит бесперебойную работу вашего токарного станка, но и даст вам уверенность в том, что ваша машина настроена для долгосрочной эксплуатации.

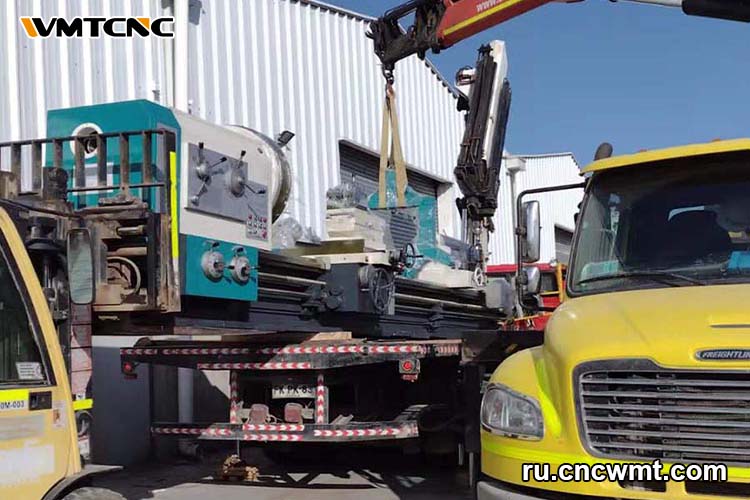

2. Распаковка и очистка
Аккуратно распакуйте токарный станок, учитывая маркировку «верх» или «центр тяжести» на упаковке. Используйте погрузчик или кран достаточной грузоподъемности, поднимая станок только за указанные точки, чтобы избежать повреждений. Сравните содержимое с упаковочным листом WMTCNC, убедившись в наличии всех деталей, принадлежностей и документации. Проведите визуальный осмотр станка и его компонентов, чтобы выявить возможные повреждения, возникшие при транспортировке. При обнаружении проблем или отсутствующих деталей немедленно сообщите представителю WMTCNC. Это руководство предназначено для владельцев и специалистов, обеспечивая безопасную установку и настройку токарного станка серии CW. Правильная установка гарантирует легендарную точность и надежность, которыми славится WMTCNC. В следующих разделах приведены инструкции по распаковке, подготовке места, подключению к электросети, пробным запускам и техническому обслуживанию. Соблюдение рекомендаций обеспечит надежную работу станка и уверенность в его долгосрочной эксплуатации.
3. Требования к месту установки и фундаменту
Установка токарного станка в подходящем месте имеет важное значение как для точности, так и для безопасности. Выберите место, которое соответствует следующим критериям в отношении окружающей среды и фундамента:
Условия окружающей среды
Место установки должно быть в помещении, сухим и с контролируемой температурой. Идеальная температура окружающей среды составляет примерно 5-40 °C. Избегайте резких перепадов температуры, которые могут повлиять на точность работы станка. Относительная влажность должна быть умеренной (в идеале ≤ 75% без конденсации), чтобы предотвратить образование конденсата и ржавчины. Место установки не должно содержать коррозионных веществ в воздухе или чрезмерного количества пыли. Также избегайте попадания прямых солнечных лучей или источников тепла на токарный станок, так как неравномерный нагрев может вызвать расширение и повлиять на выравнивание.
Фундамент и выравнивание
Токарные станки серии CW являются тяжелыми машинами, которые требуют прочного, ровного фундамента. Убедитесь, что ваш пол может выдержать вес — для более крупных моделей CW он может составлять несколько тонн. Рекомендуется использовать железобетонный фундамент. Если производитель предоставил чертежи и спецификации фундамента, подготовьте пол соответствующим образом. Во многих случаях токарные станки WMTCNC можно просто поставить на пол с выравнивающими прокладками или клиновыми блоками в указанных точках.
4. Системы смазки
Перед первым запуском токарного станка необходимо проверить и заправить все системы смазки. Токарные станки серии CW обычно имеют несколько точек смазки, в том числе масляный резервуар в передней бабке, масляный поддон для подающего механизма и различные точки смазки или масла для ходового винта и задней бабки. Правильная смазка имеет важное значение для долговечности вашего станка — работа токарного станка без достаточного количества масла может привести к серьезному повреждению подшипников и шестерен.
Точки смазки и спецификации масла
Обратитесь к таблице смазки или разделу в руководстве WMTCNC, чтобы определить все точки смазки. В таблице ниже приведены основные компоненты и рекомендуемые спецификации масла:
| Компонент | Рекомендуемое смазочное вещество и класс | Примечания |
|---|---|---|
| Передняя бабка (редуктор шпинделя) | Высококачественное трансмиссионное масло, ISO VG68 (46# в более холодном климате) | Заполните до уровня индикатора. Есть насос для смазки под давлением. Давление ~1,0 МПа на рабочей скорости. |
| Редуктор подачи / фартук | Масло для направляющих станка или гидравлическое масло, ISO VG46 | Смазка разбрызгиванием или насосом. Проверяйте уровень еженедельно. Меняйте масло ежегодно. |
| Направляющие станины и каретка | Масло для направляющих (ISO VG68) | Смазывайте скользящие поверхности ежедневно. Наносите тонкий слой масла для предотвращения ржавчины. |
| Ходовой винт и задний суппорт | Многоцелевая смазка или масло для направляющих | Периодически смазывайте подшипник ходового винта и пиноль задней бабки. |
5. Проверка электрооборудования и безопасности
После того, как станок установлен и смазан, следующим шагом является подключение питания и проведение электрических и проверок безопасности. Хотя токарные станков серии CW часто работают в «ручном» режиме, они все же имеют электрические системы для двигателя шпинделя, насосов и, возможно, цифрового индикатора или ЧПУ, в зависимости от модели. Перед любыми пробными запусками необходимо провести правильное подключение и проверки безопасности.
Подключение питания и заземление
Проверьте напряжение и фазу, необходимые для токарного станка. Большинство токарных станков WMTCNC CW являются трехфазными машинами (обычно 380 В или 400 В переменного тока во многих регионах, или иногда 220 В трехфазного тока). Точные требования см. на заводской табличке или в документации к машине. Убедитесь, что источник питания в вашей мастерской соответствует этим требованиям. Никогда не подключайте машину к напряжению, превышающему указанное.
Проверка безопасности и функционирования
Перед первым полным запуском выполните проверку блокировки безопасности и функциональности. Перед первым полным запуском проверьте функцию аварийной остановки, концевые выключатели и механическое движение.
6. Процедуры пробного запуска
Теперь, когда токарный станков установлен, выровнен, смазан и проверен с электрической точки зрения, пришло время провести первую пробную эксплуатацию. Цель здесь — запустить станок в режиме холостой работы, чтобы убедиться, что все системы работают правильно (смазка, охлаждение, подача и т. д.), а затем провести проверку точности. Действуйте пошагово и не спешите приступать к тяжелой резке, пока эти испытания не будут завершены.
7. Рекомендации по профилактическому обслуживанию
Ввод в эксплуатацию — это не конец ухода за вашим станком, а начало регулярного технического обслуживания, которое позволит вашему токарному станку работать в оптимальном режиме в течение многих лет. Токарные станки WMTCNC созданы для долговечной эксплуатации, но регулярное техническое обслуживание необходимо для поддержания производительности и предотвращения простоев. Мы рекомендуем следующие процедуры профилактического технического обслуживания:
Ежедневные проверки технического обслуживания
- Очистите станок от стружки и мусора.
– Протрите и смажьте скользящие поверхности.
– Ежедневно проверяйте уровень масла.
– Смазывайте ключевые точки по мере необходимости.
Периодическое техническое обслуживание (еженедельное/ежемесячное/ежегодное)
- Еженедельно: Проверяйте и очищайте машину. Проверяйте затяжку зажимов и болтов.
-Ежемесячно: Проверьте затяжку зажимов и болтов: Проверьте выравнивание машины. При необходимости замените смазочное масло.
– Ежегодно: замените фильтры, проверьте электрические компоненты.
8. Заключение
Таким образом, правильная установка и запуск токарного станка WMTCNC серии CW — это пошаговый процесс, который обеспечит максимальную отдачу от ваших инвестиций. Следуя этому руководству — аккуратно распакуйте станок, установите его на прочное ровное основание, проверьте смазку, проверьте электрическую безопасность и методично протестируйте работу токарного станка — вы создадите условия для бесперебойной работы.
