Введение – Понимание станков
Станки являются основой современного производства. Эти машины с приводом от двигателя предназначены для резки, обработки или формовки материалов, таких как металлы, пластмассы и композиты, в точные функциональные детали. Практически каждый промышленный продукт, от автомобилей до смартфонов, на каком-то этапе производства зависит от станков.
Токарные станки, широко известные как токарные станки, являются одними из самых универсальных и широко используемых среди разнообразных категорий станков. Двумя доминирующими подходами в этой области являются токарная обработка швейцарского типа и традиционная токарная обработка с ЧПУ; каждый из них предназначен для решения различных производственных задач.
В этой статье рассматривается сущность станков, описывается эволюция технологии токарной обработки и приводится подробное сравнение швейцарского токарного станка и обычного токарного станка с ЧПУ, чтобы помочь предприятиям сделать осознанный выбор.
Историческое развитие станков
История станков восходит к 18 веку, когда ручные токарные станки впервые сделали возможной многократную обработку цилиндрических деталей. Промышленная революция стимулировала развитие автоматизированных токарных станков, что привело к созданию первого токарного станка швейцарского типа в 1870-х годах.
Токарная обработка швейцарского типа зародилась в швейцарской часовой промышленности, где мастера сталкивались с проблемой изготовления крошечных, хрупких деталей с точностью до микрона. Система направляющих втулок, характерная особенность станков швейцарского типа, была внедрена для предотвращения прогиба тонких заготовок.
Сегодня как традиционные токарные станки с ЧПУ, так и станки швейцарского типа незаменимы в точном машиностроении. Их эволюция отражает общую тенденцию в производстве к переходу от ручного труда к автоматизации, многоосевому управлению и цифровой интеграции.
Основные различия между токарной обработкой швейцарского типа и традиционной токарной обработкой
Конструкция
Обычные токарные станки с ЧПУ имеют фиксированную переднюю бабку. Деталь зажимается и вращается в этом положении, а режущий инструмент перемещается по осям X и Z. Хотя такая конструкция эффективна для коротких жестких деталей, она не подходит для более длинных деталей из-за вибрации и изгиба.
В отличие от этого, станки швейцарского типа используют подвижную переднюю бабку для проталкивания прутка через направляющую втулку. Резка всегда происходит вблизи точки опоры, что обеспечивает стабильность даже для деталей с экстремальным соотношением длины к диаметру.

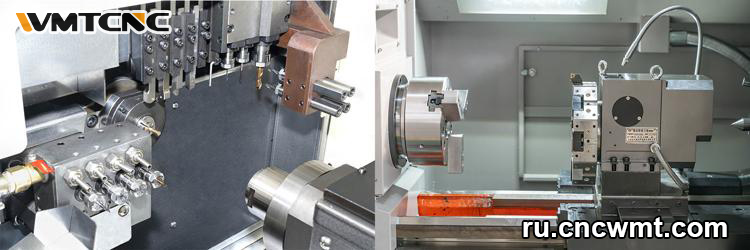

Направляющая втулка против фиксированного шпинделя
При токарной обработке швейцарского типа направляющая втулка обеспечивает опору заготовки в пределах 0,5–1 мм от режущего инструмента. Это практически исключает вибрацию, позволяя достичь микроуровня точности. Обычные токарные станки не имеют такой опоры и поэтому имеют ограничения при обработке тонких деталей.
Инструмент и управление движением
Токарные станки швейцарского типа часто имеют 7–13 осей и многоинструментальные револьверные головки, что позволяет выполнять одновременные операции обработки. В отличие от них, традиционные токарные станки обычно работают с 2–4 осями, что означает, что этапы обработки должны выполняться последовательно. Это делает станки швейцарского типа более эффективными для сложных геометрических форм.
Сравнительная таблица: швейцарская токарная обработка и обычная токарная обработка
| Аспект | Швейцарское токарное производство | Традиционная токарная обработка |
|---|---|---|
| Конструкция | Направляющая втулка поддерживает тонкие детали; подвижная передняя бабка | Неподвижная передняя бабка; заготовка удерживается патроном |
| Точность | Точность на уровне микронов, идеально подходит для мелких/деликатных деталей | Высокая точность, но менее подходит для микродеталей |
| Время цикла | Эффективно для сложных, небольших деталей с меньшим количеством настроек | Более быстрое для простых, крупных деталей |
| Материалы | Отлично подходит для металлов и сплавов с малым диаметром | Универсальность, подходит для широкого диапазона размеров и материалов |
| Области применения | Медицина, аэрокосмическая промышленность, электроника (мелкие компоненты) | Автомобилестроение, общее производство (крупные детали) |
| Стоимость | Более высокая первоначальная стоимость оборудования, эффективно при больших объемах | Более низкая первоначальная стоимость, экономически эффективно для малых и средних объемов |
Возможности и производительность обработки
Точность и аккуратность
С допусками до ±0,001 мм швейцарские токарные станки незаменимы для производства медицинских имплантатов и микроэлектроники. Обычные токарные станки с ЧПУ обычно достигают допусков ±0,01 мм, что достаточно для более крупных и простых деталей.
Эффективность и время цикла
Токарные станки швейцарского типа отлично подходят для параллельной обработки, так как могут выполнять токарную обработку, сверление и фрезерование за одну установку. Это значительно сокращает время цикла. В отличие от них, обычные токарные станки могут требовать нескольких установок или станков, что увеличивает время производства.
Качество поверхности и использование материала
Станки швейцарского типа обеспечивают чрезвычайно гладкую поверхность (Ra 0,16 мкм для нержавеющей стали), что часто исключает необходимость в дополнительных процессах. Их сегментированный подход к обработке также сводит к минимуму отходы материала, что имеет решающее значение при работе с дорогими сплавами, такими как титан. В отличие от этого, обычные токарные станки обеспечивают приемлемую, хотя и более грубую, поверхность (Ra 0,8–1,6 мкм) и, как правило, потребляют больше сырья.
Материалы и системы охлаждения
Адаптируемость материалов
Токарная обработка швейцарского типа идеально подходит для обработки сложных сплавов, таких как титан, инконель, кобальт-хром и медицинская нержавеющая сталь. Она также очень эффективна для микродеталей.
Обычный токарный станок, с другой стороны, лучше подходит для обычных инженерных материалов, таких как алюминий, мягкая сталь, латунь и чугун.
Охлаждение на масляной основе против охлаждения на водной основе
На станках швейцарского типа используются масляные охлаждающие жидкости, которые обеспечивают отличную смазку и стабильность, но требуют сложных систем управления тепловым режимом и противопожарной защиты.
Обычные токарные станки с ЧПУ обычно используют охлаждающие жидкости на водной основе, которые обеспечивают лучшее рассеивание тепла и являются более дешевыми, но требуют регулярного обслуживания.
Промышленное применение
Медицинская и аэрокосмическая промышленность
Токарная обработка швейцарского типа является доминирующим методом производства хирургических имплантатов, стоматологических винтов и топливных форсунок для аэрокосмической промышленности, где требуются микроуровневые допуски и сложные геометрические формы.
Электроника и автомобилестроение
Электронная промышленность полагается на швейцарскую обработку для производства миниатюрных разъемов и штырьков. Между тем, автомобильная промышленность извлекает выгоду из обоих подходов: швейцарская обработка используется для инжекторов и датчиков, а традиционная токарная обработка — для заготовок шестерен и валов.
Общее производство
Обычные токарные станки с ЧПУ по-прежнему являются наиболее экономичным вариантом для крупных деталей и прототипов, в то время как швейцарские станки используются для изготовления высокоценных прецизионных компонентов.
Принятие решений — выбор правильной технологии
Размеры и допуски заготовок
Малые диаметры (≤32 мм) и высокие соотношения сторон (>5:1) лучше всего подходят для швейцарского точения, в то время как большие диаметры (>32 мм) и жесткие формы лучше подходят для традиционного точения.
Анализ объема производства и затрат
Швейцарская токарная обработка является наиболее эффективным методом для небольших и средних партий от 100 до 10 000 штук, в то время как традиционная токарная обработка остается наиболее экономичным методом для крупносерийного производства.
Соображения, связанные с материалом
Швейцарская токарная обработка превосходит традиционную для сложных сплавов, в то время как традиционная токарная обработка является более экономичной и быстрой для легкообрабатываемых металлов.
Будущие тенденции в области станков
Автоматизация и интеллектуальное производство
Швейцарские станки все чаще сочетаются с робототехникой и автоматизированными системами контроля качества, что позволяет обеспечить непрерывное производство в течение до 72 часов. Традиционные токарные станки также оснащаются системами мониторинга на базе искусственного интеллекта, которые облегчают профилактическое техническое обслуживание.
Гибридные и многофункциональные станки
Производители сейчас разрабатывают многофункциональные центры, которые сочетают в себе швейцарскую точность и традиционную универсальность. Модули аддитивного производства интегрируются в токарные станки, чтобы обеспечить гибридное производство.
Устойчивость и экологичное производство
Новые технологии охлаждения, такие как минимальное смазывание (MQL) и биоразлагаемые масла, снижают воздействие швейцарских станков на окружающую среду. Между тем, традиционные токарные станки оптимизируют потребление энергии за счет интеллектуальных систем ожидания.
Заключение — стратегическая ценность станков
Станки составляют основу мировой промышленности. В этой категории швейцарские и традиционные токарные станки с ЧПУ выполняют разные, но взаимодополняющие функции. Швейцарские токарные станки не имеют себе равных с точки зрения точности, стабильности и обработки микродеталей, в то время как традиционные токарные станки остаются идеальным решением для крупных, стандартных и чувствительных к стоимости деталей.
Дальновидные производители должны применять гибридную стратегию, используя обе технологии там, где они наиболее эффективны . Такие компании, как WMTCNC, мировой лидер в области производственных решений, уже поставляют интегрированные швейцарские и традиционные станки, поддерживая промышленность в более чем 150 странах. Сочетая точность, долговечность и экономическую эффективность, WMTCNC помогает различным отраслям, от аэрокосмической до автомобильной, достичь устойчивого и интеллектуального производства.
Станки — это не просто машины; они способствуют прогрессу, инновациям и созданию продуктов, на которые мы полагаемся каждый день.
