Умная автоматизация. Стабильная конструкция. Точное производство.
Компания WMT CNC с гордостью представляет обновленный токарный станок с наклонной станиной TCK52, который теперь доступен с опциональной промышленной роботизированной рукой. Этот токарный станок, разработанный для современных производителей, ориентированных на точность, обеспечивает высокую скорость обработки, интеграцию автоматизации и исключительную жесткость конструкции, что делает его идеальным как для массового производства, так и для работы по индивидуальным заказам.
Основные характеристики
- Высокоскоростной шпиндель Taiwan Jianchun: малошумный, высокопроизводительный, с частотой вращения до 4 200 об/мин.
- Задняя бабка, соединенная с осью Z: повышенная устойчивость и жесткость при обработке длинных заготовок
- Двойной кодировщик шпинделя для точного измерения скорости и положения, обеспечивая постоянную точность.
- Гидравлический патрон и поворотный цилиндр производства Ruiyan (Корея) или Jiahe (Тайвань), проверенные на динамическую балансировку
- Опциональная подача короткого прутка устраняет необходимость в автоматическом питателе и поддерживает загрузку с помощью съемника/цилиндра.
- Готовность к работе с роботами: поддерживает 4- или 6-осевые роботы. Для изготовления на заказ требуются чертежи изделия и захватов.

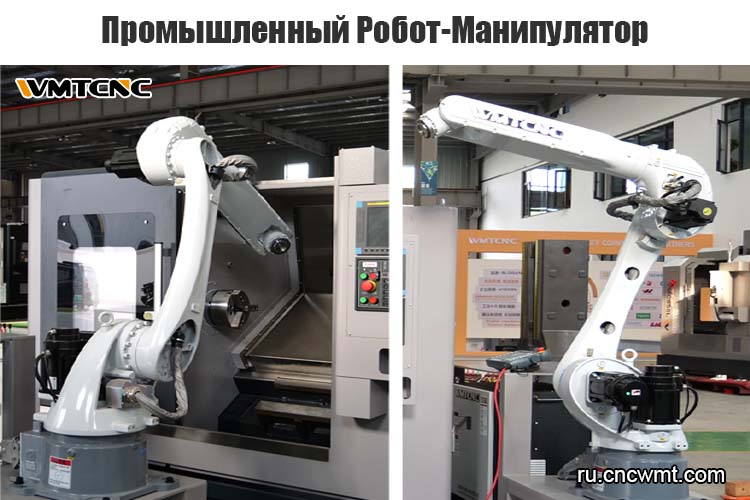

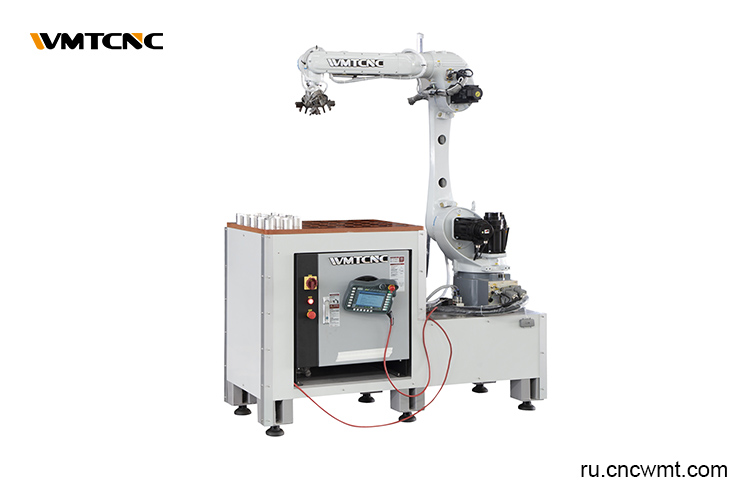

Интеллектуальная автоматизация
Опциональный роботизированный манипулятор повышает производительность, автоматизируя загрузку и выгрузку деталей. Интеграция этой функции снижает количество ошибок при ручном управлении, повышает эффективность и позволяет выполнять длительные производственные операции в беспилотном режиме.
Выбор робота зависит от:
- размера и веса изделия
- Необходимое количество осей (4 или 6)
- Необходимые захваты/приспособления

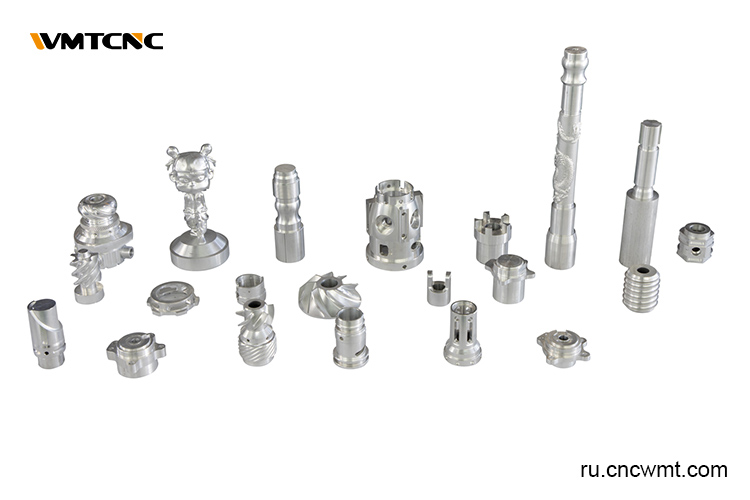

Типичные сценарии применения
TCK52 предназначен для производителей, которым требуется гибкое, но высокопроизводительное токарное решение. Основные области применения включают:
- Авиакосмические цеха, производящие втулки из алюминия или сплавов с жесткими допусками
- Нефтегазовые заводы обрабатывают соединительные элементы труб, детали клапанов или фланцы на заказ
- Судостроительные заводы, обрабатывающие детали валов из нержавеющей стали или дисковые ступицы весом до 500 кг.
- OEM-производители оборудования, которым требуется высокопроизводительная токарная обработка низкоуглеродистой стали или чугуна
- Металлообрабатывающие цеха, предлагающие мелкосерийное изготовление по индивидуальному заказу с автоматизированной обработкой
Краткие технические характеристики
Макс. Диаметр поворота: 560 мм по станине и 380 мм по суппорту.
Макс. Длина: 500 мм (дисковые детали); диаметр поворота: 380 мм.
Отверстие шпинделя: Ø65 мм; нос A2-6; крутящий момент до 150 Нм.
Скорость вращения шпинделя: 50-4 200 об/мин. Приводится в действие двигателем мощностью 11 кВт.
Размер патрона: 8″ или 10″ гидравлический патрон
Ход оси: X: 270 мм / Z: 610 мм
Быстрое перемещение: 30 м/мин
Система подачи инструмента: Серворевольверная головка с 8 или 12 позициями для инструментов Ø32/40 мм
Хвостовая бабка: ход 80 мм, конус MT5 для деталей весом до 500 кг.
Размер/вес станка: 2580 x 1890 x 1720 мм / 3600 кг
Услуги и глобальная поддержка
- Возможности OEM/ODM по индивидуальному заказу
- Проектирование роботизированных систем с инженерной поддержкой
- Проектирование электрооборудования и безопасности, сертифицированное CE
- Послепродажное обслуживание, обучение и запасные части по всему миру
Вы хотите преобразовать свои операции по обработке?
Посетите сайт rucncwmt.com, чтобы ознакомиться с серией TCK с роботизированной рукой, или свяжитесь с нами, чтобы заказать индивидуальное решение для вашей производственной линии.
