Нарезанию резьбы на токарном станке остается одним из основных навыков механической обработки, поскольку позволяет создавать спиральные канавки (или резьбу) на заготовке. Кроме того, эта техника оказывается незаменимой при изготовлении винтов, болтов и других резьбовых компонентов, требующих точной подгонки. В этом руководстве мы рассмотрим процесс нарезки резьбы, обсудим различные методы резания, сравним внутреннюю и внешнюю резьбу, а также представим пошаговую инструкцию по успешной нарезке резьбы.
1. Что такое процесс нарезанию резьбы на токарном станке?
Нарезание резьбы на токарном станке включает в себя вырезание спиральных канавок на заготовке для формирования резьбы. Это достигается с помощью режущего инструмента, который движется линейно вдоль заготовки во время ее вращения. Взаимодействие между вращающейся заготовкой и режущим инструментом создает спиральную резьбу по всей длине заготовки.
Этот процесс требует синхронизации между вращением шпинделя токарного станка (который удерживает заготовку) и движением каретки инструмента (которая перемещается по длине заготовки). Точное управление скоростью подачи, скоростью резания и глубиной резания имеет решающее значение для достижения правильного шага резьбы, диаметра и качества поверхности.
2. Как нарезать резьбу на токарном станке?
Нарезание резьбы на токарном станке может выполняться различными методами в зависимости от области применения, типа резьбы и требуемой точности. Ниже приведены наиболее распространенные методы нарезания резьбы на токарном станке:
Одноточечное нарезание резьбы
Одноточечный режущий инструмент нарезает резьбу на вращающейся заготовке, перемещаясь в продольном направлении синхронно с вращением шпинделя. Этот метод лучше всего подходит для нестандартных резьб или резьб большого диаметра. Кроме того, он обеспечивает высокую точность и гибкость для различных шагов и профилей резьбы. Поэтому следует использовать острый инструмент, точно выровнять его и тщательно настроить подачу и шаг.
Нарезание резьбы с помощью резьбонарезных матриц
При нарезании резьбы с помощью резьбонарезных матриц используется матрица, которая вращается над заготовкой для формирования стандартной резьбы. Этот метод подходит для резьб малого диаметра, болтов и винтов. Кроме того, он обеспечивает простоту и скорость при выполнении повторяющихся задач. Следовательно, необходимо выбрать правильный размер метчика и нанести смазочно-охлаждающую жидкость для уменьшения трения.
Фрезерование резьбы
При фрезеровании резьбы используются токарные станки с ЧПУ или обрабатывающие центры, которые следуют запрограммированной траектории инструмента с помощью резьбофрез. Этот метод обеспечивает превосходную точность и гибкость, особенно при работе со сложной резьбой или резьбой большого диаметра. Кроме того, для достижения оптимальных результатов решающее значение имеют правильное программирование и выбор инструмента.
Резьбонарезка (для внутренних резьб)
Резьбонарезка направлена на создание внутренних резьб. В этом процессе вы вставляете метчик или используете вставки для внутренней резьбы в предварительно просверленное отверстие. В результате вы обеспечиваете правильное соединение внутренних и внешних деталей, что идеально подходит для парных операций, таких как болты и гайки.

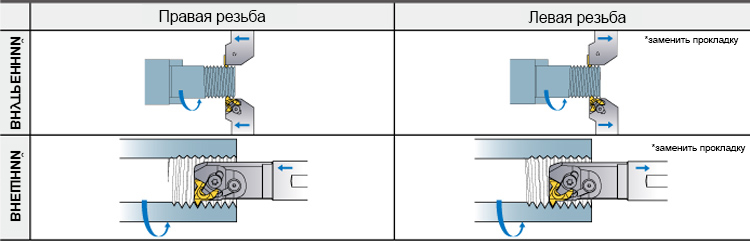

3. Внутренняя и внешняя нарезанию резьбы на токарном станке
Понимание различий между внутренней и внешней резьбой поможет вам выбрать оптимальный подход для вашего применения. Ниже мы рассмотрим ключевые аспекты:
Расположение резьбы
Внутренняя резьба: резьба создается внутри отверстия или отверстия путем вставки метчика в заготовку.
Наружная резьба: резьба нарезается на внешней поверхности стержня или трубы с помощью режущего инструмента, такого как одноконечный резец или плашка.
Используемые инструменты
Для внутренней резьбы обычно используются метчики или вставки для внутренней резьбы. Для наружной резьбы, напротив, используются одноконечные резаки, резьбовые матрицы или вставки для резьбы. Следовательно, выбор инструмента напрямую влияет на результат нарезания резьбы.
Процесс и применение
При нарезании внутренней резьбы метчик вращается в предварительно просверленном отверстии, постепенно создавая резьбу. С другой стороны, нарезание наружной резьбы предполагает перемещение режущего инструмента вдоль вращающейся заготовки. Кроме того, внутренняя резьба обычно используется для крепежных элементов (таких как гайки), а наружная резьба — для болтов и винтов.
Сложность обработки
Нарезание внутренней резьбы представляет большую сложность, поскольку работа ведется в ограниченном пространстве. Однако нарезание наружной резьбы обеспечивает более легкий доступ к поверхности заготовки. Таким образом, оба метода требуют тщательной настройки и регулировки для достижения точных результатов.

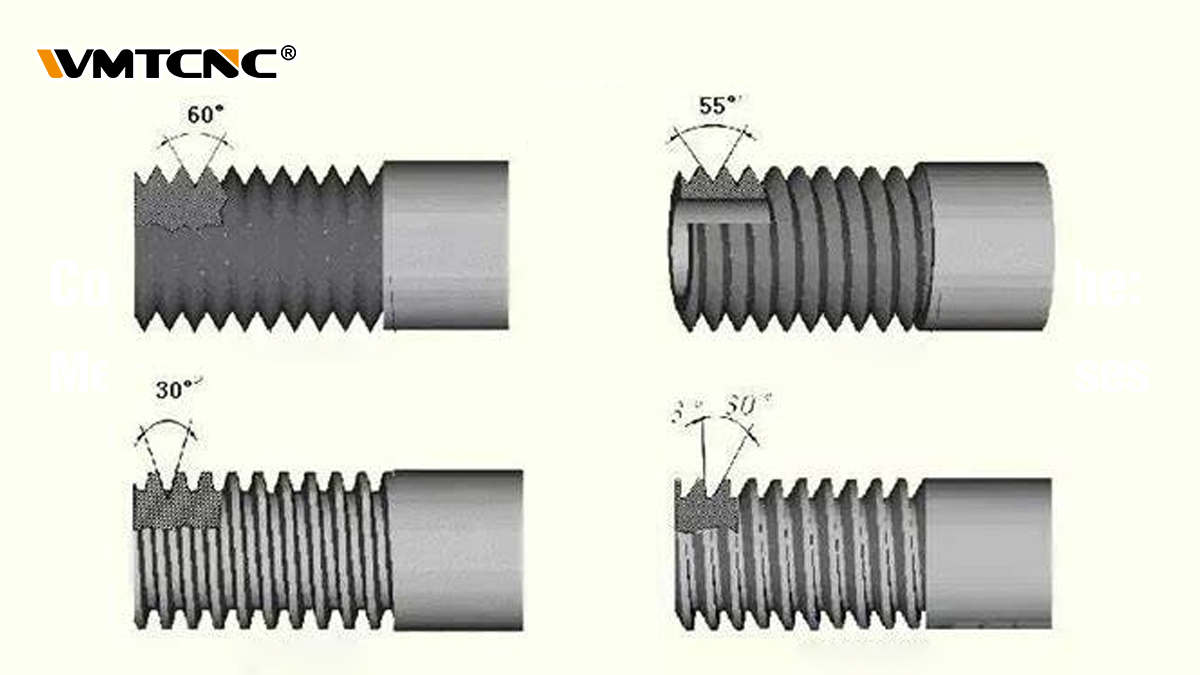

4. Какие типы резьбы обычно используются на токарном станке?
Обычно на токарном станке используются следующие типы резьбы:
Единый стандарт резьбы (UTS)
Широко используемый в США, UTS включает в себя крупную резьбу (UNC), мелкую резьбу (UNF) и сверхмелкую резьбу. Резьба UTS используется в различных промышленных областях, от машиностроения до крепежных изделий.
Метрическая резьба (M)
Метрическая резьба более распространена в Европе и других частях мира. Она обозначается буквой «M», за которой следует номинальный диаметр (например, M6, M8, M10) и шаг (расстояние между витками резьбы).
Трапециевидные резьбы
Трапециевидные резьбы имеют трапециевидную форму и используются для передачи высоких нагрузок, например, в ходовых винтах в машинах.
Квадратные резьбы
Квадратные резьбы используются в приложениях, требующих передачи высоких усилий и минимального износа. Они часто встречаются в силовых винтах, таких как те, что используются в домкратах и прессах.
Резьба Акме
Резьба Акме похожа на трапециевидную резьбу, но имеет более широкий профиль зубцов и используется в системах, требующих высокой грузоподъемности.
Резьба с укороченными зубцами
Резьба с укороченными зубцами имеет наклонный профиль с одной стороны, чтобы выдерживать высокие осевые нагрузки в одном направлении. Она обычно используется в системах с высокими нагрузками, таких как нефтебурение.
5. Каков общий процесс нарезанию резьбы на токарном станке?
Общий процесс нарезания резьбы на токарном станке включает в себя несколько ключевых этапов:
Выбор инструмента
Выберите подходящий инструмент для нарезания резьбы, такой как одноточечный инструмент, метчик или плашка, в зависимости от типа резьбы и материала.
Установка заготовки
Надежно закрепите заготовку в патроне токарного станка, убедившись, что она правильно отцентрирована. Для нарезания внутренней резьбы просверлите отверстие соответствующего размера.
Выравнивание инструмента
Установите режущий инструмент на инструментальный держатель, убедившись, что он выровнен по отношению к заготовке для точного резания.
Настройка подачи и глубины
Отрегулируйте скорость подачи (движение инструмента вдоль заготовки) и глубину резания, чтобы получить желаемый шаг и размеры резьбы.
Нарезание резьбы
Перемещайте инструмент по длине заготовки, чтобы нарезать резьбу. Для внутренней резьбы вращайте метчик внутри отверстия, чтобы создать резьбу.
Проверка резьбы
После нарезания проверьте резьбу с помощью калибров или штангенциркулей, чтобы убедиться, что она соответствует требуемым спецификациям.
6. Как нарезать резьбу на ручном токарном станке?
Нарезание резьбы на ручном токарном станке — это точная операция, требующая тщательной настройки и внимания к деталям. Выполните следующие действия:
Установка заготовки
Надежно закрепите заготовку в патроне токарного станка, обеспечив правильное выравнивание.
Установка шага резьбы
Отрегулируйте зубчатую передачу токарного станка или резьбовой циферблат на желаемый шаг резьбы.
Установка инструмента
Установите резьбонарезной инструмент (обычно одноточечный) на инструментальный держатель.
Начальный проход
Сделайте неглубокий начальный проход, чтобы очертить профиль резьбы.
Постепенное увеличение глубины резания
Постепенно увеличивайте глубину резания с каждым проходом, проверяя профиль резьбы после каждого резания.
Проверка резьбы
Используйте резьбовые калибры или штангенциркули, чтобы проверить посадку и убедиться, что она соответствует техническим требованиям.
Окончательная обработка
Продолжайте резать до достижения требуемой глубины и качества поверхности.
7. Как добиться качественной обработки поверхности при нарезанию резьбы на токарном станке?
Добиться гладкой поверхности резьбы, нарезанной на токарном станке, очень важно для функциональности и эстетики. Вот несколько эффективных способов улучшить качество поверхности при нарезании резьбы:
Оптимизируйте параметры резания
Скорость резания: используйте подходящую скорость резания в зависимости от материала, на котором нарезается резьба. Более низкие скорости обычно дают лучшее качество поверхности.
Скорость подачи: отрегулируйте скорость подачи, чтобы резьбонарезной инструмент плавно входил в материал.
Глубина резания: выполняйте более легкие резы, особенно на последних проходах, чтобы уменьшить давление инструмента и шероховатость поверхности.
Используйте острый резьбонарезной инструмент
Убедитесь, что резьбонарезной инструмент острый и не имеет заусенцев или износа.
Правильно отшлифуйте инструмент, чтобы он соответствовал профилю резьбы и обеспечивал точное резание.
Нанесите охлаждающую жидкость или смазку
Применяйте эффективную смазочно-охлаждающую жидкость для снижения температуры и уменьшения трения при нарезке резьбы.
Для обработки алюминия и нержавеющей стали использование качественных смазок заметно повышает чистоту поверхности.
Проверьте выравнивание инструмента
Убедитесь, что резьбонарезной инструмент идеально выровнен по оси заготовки, чтобы предотвратить неравномерные пропилы и неровности поверхности.
Используйте качественные материалы
Некачественные или сильно окисленные материалы могут привести к шероховатой поверхности резьбы. Для достижения лучших результатов используйте чистый и высококачественный материал.
