VDI и BMT револьверная головка являются двумя основными системами револьверных головок, доступными сегодня. В этой статье рассматриваются их конструктивные особенности, рабочие характеристики, преимущества и недостатки, области применения, а также приводится руководство по выбору подходящей системы в зависимости от ваших задач.
1. Введение
При токарной обработке с ЧПУ выбор револьверной системы имеет решающее значение для эффективности и точности обработки. Каждая револьверная система VDI и BMT имеет уникальные преимущества для различных требований к обработке. Знание их возможностей поможет сделать производственный процесс максимально эффективным.
2. Принципы конструкции и механизмы крепления револьверная головка

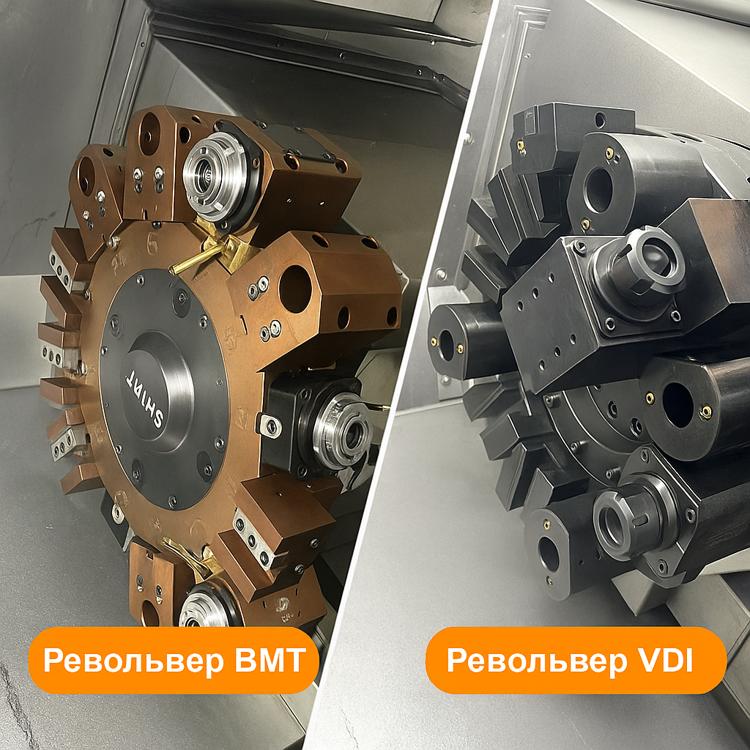

2.1 VDI револьверная головка
Револьверная головка VDI использует коническое крепление (конус 7:24) для установки инструмента. Фиксация осуществляется с помощью штифтов и стопорных болтов, что обеспечивает стандартное и адаптируемое крепление. Однако при высоких нагрузках конус может изнашиваться, что влияет на точность позиционирования и требует периодической повторной калибровки.
2.2 BMT револьверная головка
Револьверные головки BMT используют жесткий прямоугольный интерфейс, привинченный непосредственно к револьверной головке. Это делает ее более стабильной и точной, и она не требует такой частой перекалибровки, как другие варианты. Она также отлично подходит для тяжелых режущих работ.
3. Характеристики производительности и сценарии применения револьверная головка
3.1 Жесткость и стабильность
Револьверная головка BMT обеспечивает превосходную жесткость для тяжелых режущих операций, требующих высокой стабильности. Револьверная головка VDI лучше подходит для легких и средних обрабатывающих задач.
3.2 Точность и аккуратность
Жесткое крепление BMT обеспечивает стабильную точность при длительных производственных циклах, где необходимо соблюдать жесткие допуски, в то время как револьверная головка VDI со временем может терять точность, что требует периодической перекалибровки.
3.3 Эффективность смены инструмента
Револьверные головки VDI превосходны в приложениях, требующих частой смены инструмента, поскольку позволяют быстро и легко менять инструмент. Револьверные головки BMT также поддерживают функции смены инструмента, но могут потребовать дополнительных действий.
3.4 Соображения по стоимости
Револьверные головки VDI имеют хорошее соотношение цены и качества и подходят для операций с ограниченным бюджетом. Револьверные головки BMT стоят дороже, но в долгосрочной перспективе позволяют сэкономить деньги, поскольку они более точные и не требуют такого большого объема технического обслуживания.
4. Сравнительный анализ револьверных головок VDI и BMT
4.1 Основные различия
| Особенности | VDI-револьверная головка | BMT-револьверная головка |
| Механизм крепления | Конический интерфейс с патрубком и креплением с помощью стопорного болта | Жесткий прямоугольный интерфейс, прямое крепление с помощью болтов |
| Жесткий | Подходит для легкой и средней обработки | Высокая жесткость для тяжелой резки |
| Точность | Может потребоваться повторная калибровка при высоких нагрузках | Низкая потери точности в течение длительного времени |
| Скорость смены инструмента | Быстрая смена инструмента для частых смен инструмента | Смена инструмента может потребовать больше шагов, но подходит для нечастых смен инструмента |
4.2 Руководство по выбору на основе требований к обработке
Ситуации для выбора револьверной головки VDI:
- Работа с акцентом на гибкость, требующая частой смены инструмента.
- Легкие и средние задачи обработки. Ситуации, когда бюджет ограничен и необходимо контролировать первоначальные инвестиции в оборудование.
Условия для выбора револьверной головки BMT:
- Требуется высокая жесткость для тяжелых режущих операций.
- Применение, когда необходимо соблюдать жесткие допуски при длительных производственных циклах.
Используя эту головку, вы можете позволить себе более высокие первоначальные инвестиции в обмен на превосходную производительность и снижение требований к техническому обслуживанию в сложных условиях эксплуатации.
5. Промышленные применения и примеры использования револьверная головка
5.1 Аэрокосмическая промышленность
В аэрокосмической промышленности, где высокая точность и жесткость имеют решающее значение, револьверные головки BMT особенно подходят для обработки больших сложных деталей, которые часто подвергаются высоким режущим усилиям и жестким допускам, благодаря своей превосходной жесткости и стабильности. Например, обработка больших деталей, таких как корпуса двигателей, требует высокой жесткости для обеспечения точности обработки и качества поверхности.
5.2 Автомобильная промышленность
В автомобильном производстве особое внимание уделяется производительности и разнообразным требованиям к обработке, и револьверные головки VDI отлично подходят для сред массового производства, где требуется частая смена инструментов, а их быстрая смена помогает сократить непроизводительное время и повысить производительность. Кроме того, гибкость системы VDI позволяет ей адаптироваться к широкому спектру конфигураций инструментов для удовлетворения разнообразных потребностей в обработке автомобильных компонентов.
5.3 Производство медицинского оборудования
Производство медицинского оборудования предполагает сложные конструкции и высокие требования к точности обработки, а высокая жесткость и точность, обеспечиваемые револьверной головкой BMT, необходимы для обработки медицинских устройств, таких как небольшие высокоточные детали, например, костные штифты и суставные имплантаты. Эти детали должны быть чрезвычайно точными, с качеством поверхности, измеряемым в нанометрах, и в то же время достаточно прочными, чтобы соответствовать строгим медицинским стандартам.
6. Технологические достижения и будущие тенденции в области револьверная головка
Технологии револьверных головок постоянно совершенствуются, поскольку производители нуждаются в более точных, быстрых и гибких револьверных головках. Ниже приведены некоторые будущие тенденции, которые следует учитывать:
Интеллектуальная интеграция: револьверные головки следующего поколения будут использовать датчики и технологии Интернета вещей, что позволит контролировать и обслуживать их в режиме реального времени. Это поможет повысить производительность и надежность.
Более быстрая смена инструментов: системы VDI и BMT работают над сокращением времени смены инструментов, чтобы минимизировать простои оборудования и повысить производительность.
Гибридные револьверные системы: некоторые производители разрабатывают гибридные системы, которые сочетают в себе лучшие качества VDI и BMT, обеспечивая высокую жесткость и при этом достаточно гибкие, чтобы адаптироваться к меняющимся производственным потребностям.
Инновации в области материалов: легкие материалы, такие как композиты, армированные углеродным волокном, используются для облегчения револьверных головок при сохранении их прочности. Это помогает улучшить реакцию станка на изменения и качество резки на высоких скоростях.
7. Заключение
Револьверная головка VDI отличается быстрой сменой инструмента и высокой гибкостью, что подходит для обработки мелких и средних деталей из различных материалов; револьверная головка BMT обладает высокой жесткостью и стабильной точностью, что позволяет выполнять тяжелую резьбу и обеспечивать высокую точность. VDI подходит для гибкого производства с ограниченным бюджетом, а BMT специализируется на долгосрочной стабильной работе в тяжелых условиях эксплуатации.
