Современное производство прошло долгий путь развития, далеко уйдя от ручной обработки. В основе этой трансформации лежит система ЧПУ (числовое программное управление) — сложный «мозг», обеспечивающий автоматизацию, точность и эффективность. Преобразуя цифровые инструкции в точные движения инструментов и станков, система ЧПУ коренным образом изменила способы производства деталей и изделий в различных отраслях промышленности.
Определение системы ЧПУ
Система ЧПУ — это автоматизированная система управления, которая управляет станками с помощью компьютеризированных программных инструкций. Эти инструкции, которые обычно записываются в виде G-кодов и M-кодов, определяют, как станок перемещается, режет, сверлит или формирует материалы.
Ключевые характеристики:
- Интеграция аппаратного и программного обеспечения: технология ЧПУ объединяет контроллеры, приводы, двигатели и устройства обратной связи с программным обеспечением.
- Автоматизация: снижает необходимость вмешательства человека за счет выполнения заранее запрограммированных последовательностей.
- Точность и гибкость: обеспечивает точность на микроуровне и может быстро адаптироваться к новым продуктам.
Почему нужны системы ЧПУ
До появления технологии ЧПУ обработка была в основном ручным процессом, подверженным нестабильности и человеческим ошибкам. ЧПУ решила эти критические проблемы.
- Непревзойденная точность: повторяемость на микроуровне, превосходящая человеческие возможности.
- Высокая эффективность: станки могут работать круглосуточно с минимальным временем простоя.
- Постоянство: идентичные детали в больших производственных партиях.
- Сложная геометрия: легко обрабатывает кривые, многоосевые профили и сложные элементы.
- Гибкость: новые детали можно производить, просто загрузив другую программу.
- Снижение затрат: уменьшает зависимость от высококвалифицированной ручной рабочей силы.
Ключевые компоненты системы ЧПУ
- Контроллер ЧПУ – «мозг», который интерпретирует коды, вычисляет траектории и выдает команды.
- Человеко-машинный интерфейс (HMI) — сенсорные экраны или панели для настройки, мониторинга и диагностики.
- Приводы (серво/шаговые) — усиливают управляющие сигналы и питают двигатели.
- Двигатели (серво/шаговые) – преобразуют электрические сигналы в точное движение.
- Устройства обратной связи – энкодеры и резольверы контролируют положение и скорость, обеспечивая точность замкнутого контура.
- Модули ввода-вывода – управляют вспомогательными функциями (охлаждающая жидкость, устройства смены инструмента, зажим).
- Носители программ – USB, сеть или системы DNC для передачи программ.
Типы систем ЧПУ
Аппаратная архитектура
- Специализированные аппаратные системы (например, Siemens, FANUC и Mitsubishi) представляют собой надежные и стабильные закрытые системы.
- Системы на базе ПК (например, Beckhoff, Syntec и HNC) являются гибкими, экономичными и легко интегрируются в Industry 4.0.
Уровень производительности
- Высокий уровень: аэрокосмическая промышленность, медицина и прецизионные формы (Siemens 840D и FANUC 31i).
- Средний уровень: автомобилестроение и общее машиностроение.
- Экономный: начальный уровень, обучение и небольшие мастерские.
Управление движением
- Точка-точка: сверлильные станки.
- По прямой: простое фрезерование или токарная обработка.
- Контурная обработка: 3D-обработка и сложные поверхности.
Интерполяция осей
- 2 оси: токарные станки.
- 3 оси: фрезерные центры.
- 4 оси: поворотные столы.
- 5 осей: передовая обработка для аэрокосмической и энергетической промышленности.

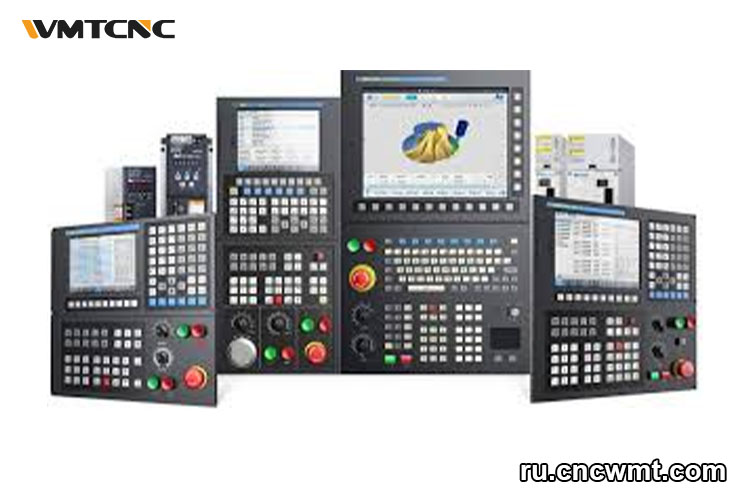

Основные бренды систем ЧПУ
- Siemens (Германия): передовая и масштабируемая технология, широко используемая в сложной обработке.
- FANUC (Япония): известна своей надежностью и является лидером рынка во многих отраслях.
- HEIDENHAIN (Германия): известен сверхточной и передовой системой обратной связи.
- Mitsubishi Electric (Япония): надежный производитель среднего и высокого уровня с упором на управление электроэрозионной обработкой.
- Beckhoff и Bosch Rexroth (Германия): на базе ПК и открытые, готовые к Industry 4.0.
- Syntec и LNC (Тайвань): экономичные и универсальные решения с сильным присутствием в Азии.
- Huazhong CNC и GSK (Китай): национальные лидеры, быстро растущие на рынках среднего и высокого уровня.
- Mazak MAZATROL, OKUMA OSP и Brother интегрированы с собственными станками.
Язык программирования ЧПУ: G-коды, M-коды и технологические циклы
Одной из определяющих характеристик систем ЧПУ является их язык программирования. В его основе лежат G-коды и M-коды.
- G-коды (геометрические коды): они определяют геометрию и движения инструмента. Например, G00 — быстрое позиционирование, G01 — линейная резка, а G02/G03 — круговые интерполяции.
- M-коды (машинные коды): управляют вспомогательными функциями, такими как включение или выключение шпинделя, активация охлаждающей жидкости или смена инструментов. Например, M03 запускает шпиндель, а M06 инициирует смену инструмента.
- Технологические циклы: упрощают сложные задачи. Операторы выбирают необходимый цикл (например, сверление, нарезание резьбы, фрезерование или измерение), а система управления автоматически генерирует необходимые команды, сокращая время программирования и количество ошибок.
Короче говоря, программирование ЧПУ предлагает лучшее из обоих миров, сочетая гибкость со стандартизацией, что позволяет производителям выполнять все, от простых резов до сложной многоосевой обработки.

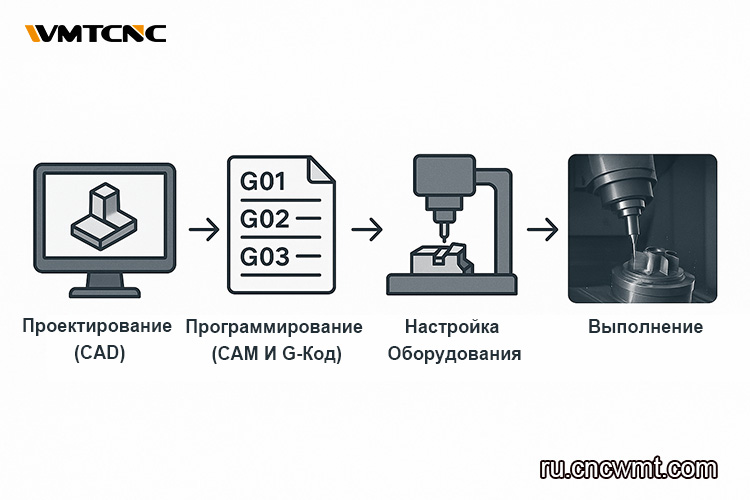

Как работает система ЧПУ
- Программирование: CAD-проекты преобразуются в G/M-коды, генерируемые
- Ввод программы: код передается в контроллер ЧПУ.
- Настройка: заготовка зажимается, а инструменты калибруются.
- Выполнение: контроллер интерполирует траектории инструмента, приводит в действие двигатели и регулирует их на основе обратной связи.
- Мониторинг: операторы контролируют работу и при необходимости вносят корректировки.
Основные преимущества систем ЧПУ
- Микронная точность обеспечивает соблюдение допусков в отраслях с высокими требованиями.
- Высокая производительность: непрерывная работа с минимальным вмешательством человека.
- Сложные возможности: без труда производит сложные формы.
- Гибкость: быстрая адаптация к новым конструкциям деталей.
- Безопасность: снижает риски для оператора.
- Интеграция данных обеспечивает отслеживаемость, прогнозное техническое обслуживание и интеллектуальную аналитику.

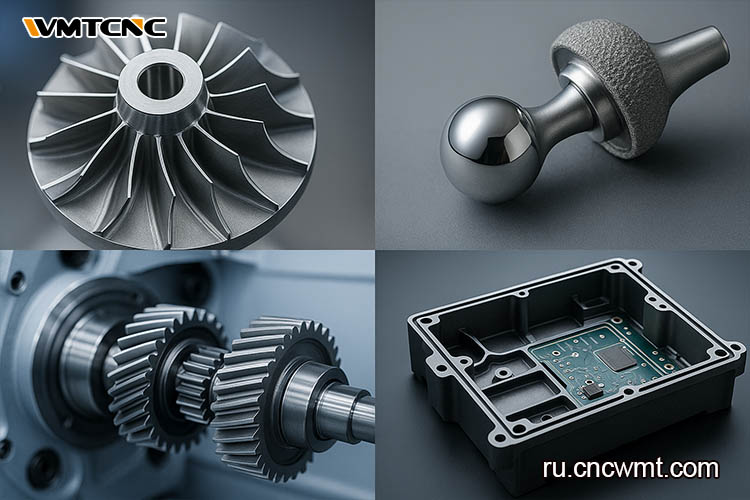

Примеры из практики: где системы ЧПУ показывают превосходные результаты
- Аэрокосмическая промышленность: пятиосевая обработка используется для изготовления лопаток турбин и конструкционных деталей, где точность и отслеживаемость имеют первостепенное значение.
- Медицинское оборудование: фрезерование и токарная обработка хирургических инструментов, ортопедических имплантатов и зубных протезов. Повторяемость снижает риск для пациентов.
- Автомобилестроение: массовое производство блоков цилиндров, компонентов трансмиссии и пресс-форм. Круглосуточная работа отвечает требованиям глобальной эффективности завода.
- Потребительская электроника: сверление печатных плат, корпуса смартфонов и разъемы; микроскопическая точность для компактных устройств.
Эти примеры демонстрируют универсальность технологии ЧПУ, которая лежит в основе практически всех современных передовых производственных процессов, от производства реактивных двигателей до смартфонов в вашем кармане.
ЧПУ и традиционная обработка: сравнительный обзор
| Аспект | Традиционная обработка | Обработка с ЧПУ |
|---|---|---|
| Точность | Ограничена навыками оператора | Повторяемость на уровне микронов с обратной связью |
| Скорость | Низкая, требует постоянного присутствия оператора | Круглосуточная автоматическая работа |
| Постоянство | Изменчивость между деталями | Идентичные детали в разных партиях |
| Сложность | Сложность изготовления кривых, 3D | Легко обрабатывает 3D-поверхности и контуры |
| Требования к рабочей силе | Требуется квалифицированный станочник на постоянной основе | Минимальный контроль со стороны оператора |
| Гибкость | Настройка каждой детали занимает время | Быстрое перепрограммирование для новых конструкций |
Применение в различных отраслях
- Обработка: токарные станки с ЧПУ, фрезерные станки и обрабатывающие центры.
- Формовка металла: прессы с ЧПУ, штамповка и лазерная резка.
- Аддитивное производство: гибридные системы ЧПУ + 3D-печать.
- Дерево и камень: фрезерные станки с ЧПУ для столярных работ и изготовления памятников.
- Электроника: сверление печатных плат и установка компонентов
- Робототехника и контроль: координатно-измерительные машины (CMM).
Выбор подходящего партнера по системам ЧПУ
Выбор подходящей системы ЧПУ требует учета таких факторов, как сложность детали, требования к точности, стоимость, масштабируемость и доступность поддержки. Надежный партнер обеспечит все это.
- Экспертиза в выборе системы (FANUC, Siemens и локальные решения).
- Комплексная поддержка, включая консультирование, интеграцию, обучение и техническое обслуживание.
- Проверенные успешные примеры в различных отраслях.
Заключение и призыв к действию
Система ЧПУ является сердцем современного производства. Она позволяет промышленности достичь точности, скорости, гибкости и конкурентоспособности в глобализированной экономике.
Если вы задумываетесь, какая система ЧПУ лучше всего подойдет для ваших производственных нужд или как модернизировать существующее оборудование, консультация с экспертом-партнером — это первый шаг к трансформации производства в сторону интеллектуального.
