В токарном станке держатель инструмента является важным компонентом, который удерживает и позиционирует режущий инструмент. Несмотря на свои небольшие размеры, он играет центральную роль в токарных операциях. Без правильно установленного держателя инструмента невозможно выполнить точную обработку.

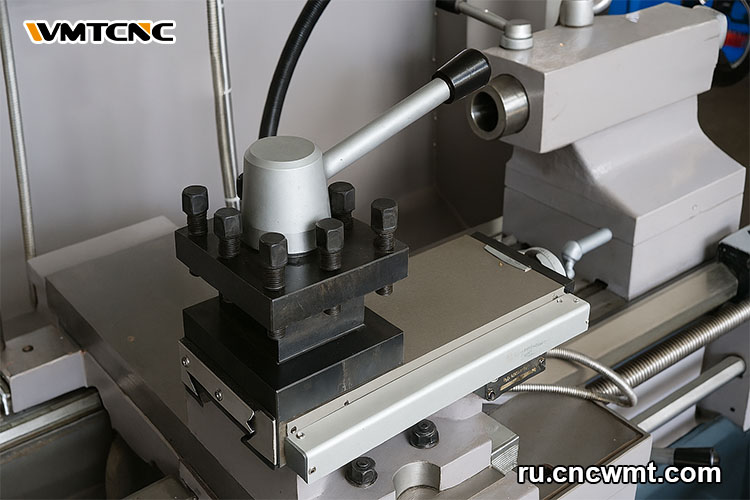

Что такое держатель инструмента?
Держатель инструмента — это часть токарного станка, которая удерживает инструмент в нужном положении. Его основные задачи:
Прочно удерживать режущий инструмент.
Обеспечивать точное позиционирование.
Обеспечивать возможность регулировки угла и высоты.
Это позволяет быть уверенным, что режущий инструмент выровнен по центру заготовки. Таким образом, он может резать точно даже под давлением.
Материалы и конструкция
Для изготовления инструментальных стоек обычно используется закаленная сталь или чугун. Эти материалы выдерживают давление и износ. Быстрозаменяемые типы часто имеют фиксацию типа «ласточкин хвост» для обеспечения повторяемости точности.
Общие типы держателей инструмента
| Тип державки | Особенности | Применение |
|---|---|---|
| Одиночная державка | Простейшая, держит один инструмент | Маленькие токарные станки, обучение, базовые работы |
| Квадратная державка | Устанавливает до 4 инструментов, поворот вручную | Ручные токарные станки, работы средней сложности |
| Быстросменная державка | Быстрая замена инструмента, регулируется по высоте | Станки с ЧПУ или частая смена инструмента |
| Револьверная державка | Автоматический поворот, несколько инструментов | Высокоскоростное серийное производство на ЧПУ |
Эти типы различаются по сложности и области применения. Для базовых задач достаточно одного держателя инструмента. Для высокоэффективных или ЧПУ-установок предпочтительны быстрозаменяемые или револьверные держатели.
Как это pаботает
Для крепления держателя инструмента просто подсоедините его к каретке.
Режущий инструмент удерживается в пазу держателя инструмента или пазу резака.
Зажимные винты или рычаги предотвращают смещение инструмента.
В зависимости от типа, регулировка осуществляется с помощью ручек, клиньев или направляющих типа «ласточкин хвост».
При правильной настройке режущая кромка инструмента совпадает с центральной линией заготовки. Это обеспечивает гладкость и точность реза.

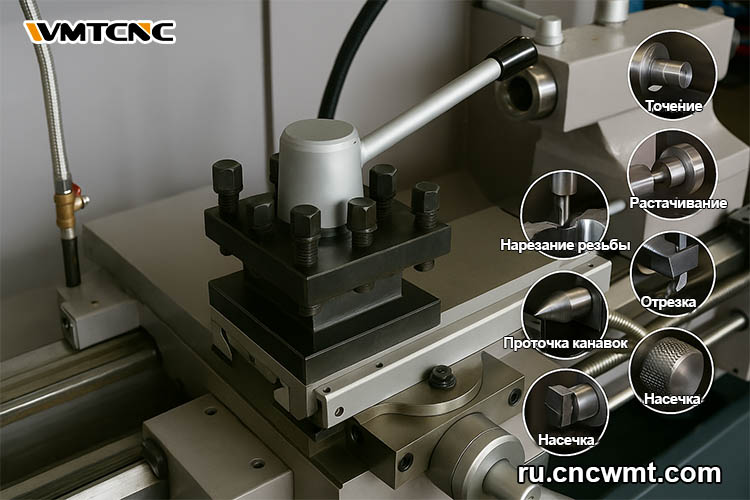

Операции наТокарном Стане
Инструментальные держатели являются неотъемлемой частью практически всех токарных операций:
Точение
Планка
Растачивание
Нарезание резьбы
Пазовое нарезание
Разъемная
Накатка
Независимо от того, идет ли речь о токарном станке или станке с ЧПУ, это самая важная часть станка для выполнения точных резов.
Как обслуживать держатель инструмента
Чтобы обеспечить длительную работу, следуйте этим советам:
Обязательно очищайте инструмент после каждого использования.
Осколки, масло или стружка могут помешать правильному закреплению инструмента. Обязательно очищайте стойку и держатель после каждого использования.
Смажьте движущиеся детали маслом.
Нанесите немного машинного масла на регулировочные винты, ручки и скользящие поверхности.
Проверяйте на наличие признаков износа или деформации.
Заменяйте изношенные зажимы или держатели как можно скорее. Всегда проверяйте, что стойка и каретка соединяются друг с другом.
Резюме
Инструментальный держатель в токарном станке — это не просто держатель, а ключевая деталь токарного станка, которая позволяет резать детали. Очень важно выбрать правильный тип, правильно настроить и хорошо ухаживать за ним.
Повышенная точность
Повышенная эффективность
Меняется быстрее
Более длительный срок службы
Если вы используете токарный станок в качестве хобби или станок с ЧПУ для работы, хорошо спроектированный инструментальный держатель — залог успеха.
