Введение: Что такое вертикальный токарный станок?
Традиционные горизонтальные токарные станки быстро достигают своих пределов, когда производители сталкиваются с проблемой обработки деталей диаметром в несколько метров и весом в десятки тонн. Именно здесь незаменимым становится вертикальный токарный станок с револьверной головкой (VTL), также известный как вертикальный токарный станок. Разработанный специально для обработки негабаритных и тяжелых заготовок, VTL использует силу тяжести, прочную конструкцию и передовые технологии ЧПУ для обеспечения точности и эффективности в тяжелой промышленности.
В WMTCNC мы специализируемся на проектировании и производстве передовых станков VTL для отраслей, требующих надежных решений для тяжелой обработки. Наши вертикальные токарные станки сочетают в себе прочную конструкцию и передовые системы ЧПУ, чтобы обеспечить максимальную стабильность, эффективность и точность.
Определение вертикальных токарных станков с револьверной головкой (VTL)
Основная конструкция и особенности
Вертикальный токарный станок с револьверной головкой (VTL) — это тип токарного станка, в котором шпиндель ориентирован вертикально. Заготовка устанавливается на большой поворотный стол, расположенный горизонтально и вращающийся вокруг вертикальной оси. Револьверная головка, представляющая собой держатель инструмента с несколькими положениями, перемещается в вертикальном (ось Z) и горизонтальном (ось X) направлениях для выполнения таких задач, как точение, растачивание и нарезание резьбы.
Такая конструкция позволяет обрабатывать детали большого диаметра, тяжелые и дискообразные, такие как роторы турбин, заготовки зубчатых колес и корпуса насосов.
Чем VTL отличается от горизонтальных токарных станков
В отличие от горизонтальных токарных станков, где заготовка удерживается между центрами и поддерживается в горизонтальном положении, VTL используют силу тяжести для стабилизации детали. Это исключает риск провисания и деформации, которые часто встречаются при обработке больших и тяжелых деталей, обеспечивая превосходную точность и стабильность.
Сравнение: вертикальные и горизонтальные токарные станки
| Особенность | Вертикальный токарный станок (VTL) | Горизонтальный токарный станок |
|---|---|---|
| Положение заготовки | Вертикальное | Горизонтальное |
| Наилучшее применение | Крупные, тяжелые, дискообразные детали | Длинные, тонкие детали |
| Гравитационная помощь | Да | Нет |
| Удаление стружки | Падает естественным образом | Накапливается вокруг детали |
| Требования к пространству | Более высокое, меньшая площадь пола | Более длинная, большая площадь |
| Установка | Проще для тяжелых деталей | Более сложная для негабаритных деталей |
Как работает вертикальный токарный станок
Процесс обработки шаг за шагом

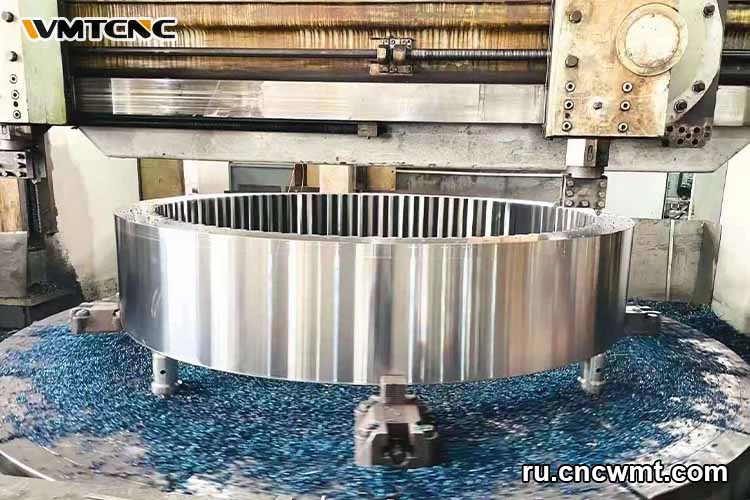

- Зажим заготовки: тяжелые детали закрепляются на горизонтальном поворотном столе, при этом естественную стабильность обеспечивает сила тяжести.
- Вращение стола: вращающийся стол обеспечивает основное режущее движение.
- Включение инструмента: револьверная головка перемещается по вертикали (ось Z) и по горизонтали (ось X), формируя деталь с помощью точных резов.
- Сложные операции: усовершенствованные VTL с ЧПУ добавляют многоосевые движения, позволяя выполнять пазовую, расточную, сверлильную и контурную обработку.
Ключевые компоненты VTL
- Станина и основание: обеспечивают жесткую основу.
- Вращающийся стол: тяжелая платформа, поддерживающая заготовку.
- Вертикальная колонна и поперечная рейка: поддерживают режущую головку и обеспечивают движение.
- Револьверная головка: вмещает несколько инструментов для быстрой смены.
- Шпиндель и привод: обеспечивают высокий крутящий момент для токарной обработки массивных деталей.
- Система ЧПУ: управляет перемещением осей, скоростью резания и сменой инструментов.
Преимущества вертикальных токарных станков
Обработка тяжелых заготовок
Вертикальные токарные станки не имеют себе равных, когда речь идет об обработке деталей диаметром в несколько метров и весом в сотни тонн. Сила тяжести помогает при зажиме, сокращая время настройки и повышая стабильность.
Стабильность, жесткость и точность
Вертикальная компоновка направляет режущие силы вниз, в жесткую основу, тем самым сводя к минимуму вибрации и отклонение инструмента. Результатом является улучшенная поверхность, более длительный срок службы инструмента и большая точность.
Использование пространства и удаление стружки
По сравнению с горизонтальными токарными станками с длинной станиной, VTL экономят площадь при работе с деталями большого диаметра. Благодаря силе тяжести стружка естественным образом отпадает, предотвращая ее скопление и сокращая время простоя для очистки.
Преимущества ЧПУ и автоматизации

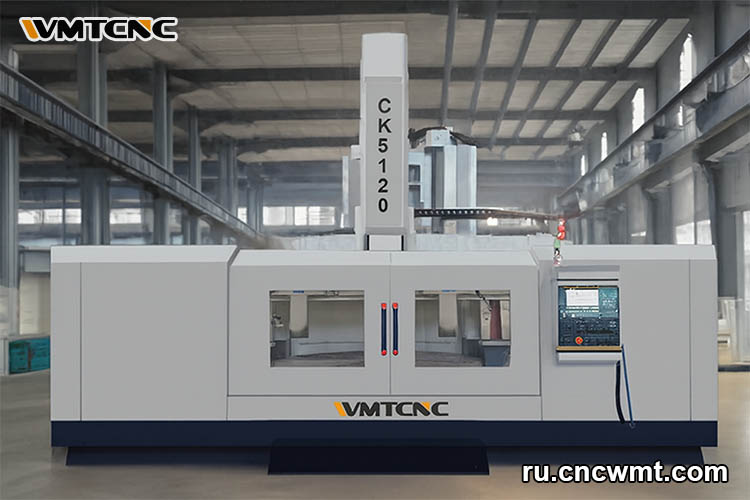

Современные вертикальные токарные станки с ЧПУ оснащены автоматической системой смены инструмента, возможностью многоосевой обработки и усовершенствованными датчиками. Эти инновации сводят к минимуму необходимость вмешательства оператора, улучшают повторяемость и увеличивают производительность при выполнении сложных высокоточных операций.
Преимущества WMTCNC
Станки VTL с ЧПУ WMTCNC оснащены передовыми системами управления, включая Siemens и FANUC, которые обеспечивают бесперебойную многоосевую обработку и превосходную автоматизацию. Опираясь на многолетний инженерный опыт, WMTCNC гарантирует, что каждый VTL обладает долговечностью, точностью и надежностью.
Применение VTL в промышленности
- Энергетика, аэрокосмическая промышленность и оборона: роторы турбин, корпуса двигателей и компоненты ракет.
- Автомобилестроение и железнодорожный транспорт: тормозные барабаны, ступицы колес, колеса поездов.
- Тяжелое машиностроение и судостроение: заготовки зубчатых колес, детали экскаваторов, валы гребных винтов для судов.
Предприятия по всему миру, включая энергетику и судостроение, доверяют станкам WMTCNC VTL за их надежность и точность.
Технические характеристики и факторы выбора
Критические параметры для оценки
- Максимальный диаметр и высота точения
- Грузоподъемность заготовки
- Скорость и мощность шпинделя
- Диапазон перемещения по осям X/Z
- Вместимость инструмента и автоматический сменщик инструмента
- Точность позиционирования и повторяемости
- Марка системы ЧПУ
Выбор вертикального токарного станка, соответствующего вашим потребностям
При выборе вертикального токарного станка учитывайте размеры самой большой типичной детали, требуемые допуски, типы используемых материалов, объем производства и доступное пространство в цехе. Эти факторы помогут вам определить идеальный размер стола, мощность шпинделя и уровень автоматизации.
Заключение и призыв к действию
Вертикальный токарный станок с револьверной головкой (VTL) — это не просто еще один станок, а краеугольный камень современного тяжелого машиностроения. Благодаря своей способности точно и эффективно обрабатывать большие, тяжелые и сложные детали, VTL стал незаменимым активом для аэрокосмической, энергетической, автомобильной и судостроительной промышленности.

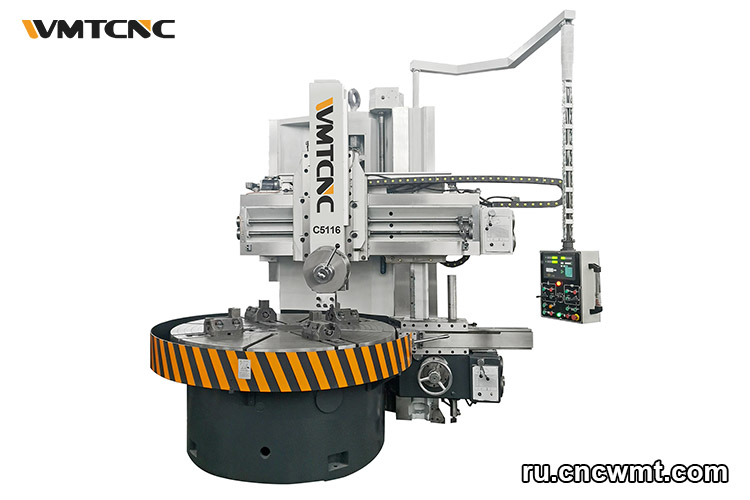

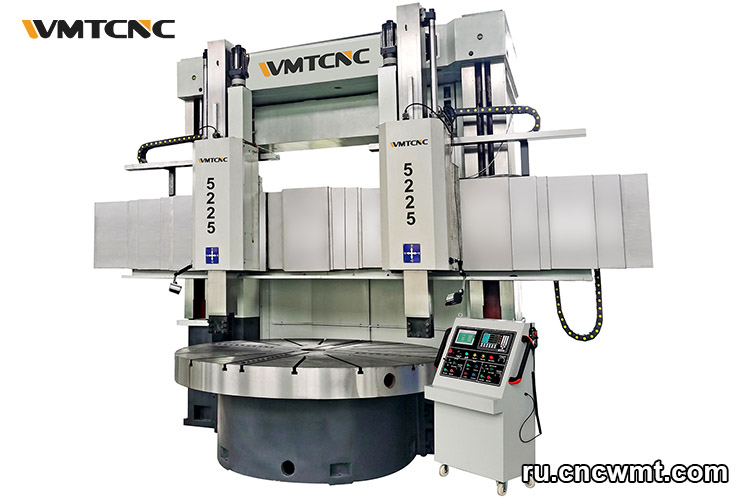

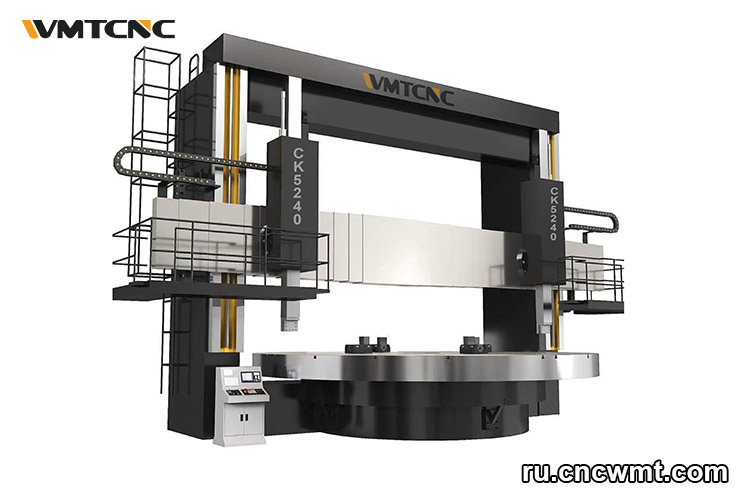

В WMTCNC мы потратили годы на совершенствование наших станков VTL, чтобы они соответствовали самым строгим промышленным требованиям. Наш ассортимент решений включает компактные одностоечные модели и сверхмощные двухстоечные станки VTL с ЧПУ, способные обрабатывать детали диаметром в несколько метров.
Если вам необходимо увеличить производственные мощности для обработки негабаритных деталей, решения WMTCNC VTL — идеальный выбор для вашего бизнеса.
- Свяжитесь с нашими техническими экспертами сегодня для бесплатной консультации.
- Ознакомьтесь с нашим каталогом продукции, чтобы увидеть полный ассортимент вертикальных токарных станков WMTCNC.
