1. Введение
Станков с ЧПУ существует множество, и большинство статей делит их на токарные, фрезерные и лазерные. Но в реальной практике этого недостаточно. Современные производители ищут не просто типы станков, а решения для новых материалов, переменных объемов и высокой точности. Они оценивают, какие станки подходят под задачи пользователей. Мы рассмотрим:
— Обработка сложных материалов: какие станки справятся с хрупкими или твердыми сплавами?
— Масштаб выпуска: как объем влияет на выбор?
— Стабильность: как избежать ошибок без частой перенастройки?
В статье также приведены традиционные типы ЧПУ — от портальных фрезерных до швейцарских токарных — в контексте реальных задач.
Типы станков с ЧПУ и матрица вариантов использования
| Тип станка с ЧПУ | Идеальный вариант использования |
|---|---|
| Вертикальный обрабатывающий центр | Основания пресс-форм, плоские детали |
| Горизонтальный обрабатывающий центр | Многогранные детали, большой объем стружки |
| Портальный обрабатывающий центр | Крупные конструкции для авиакосмической и автомобильной промышленности |
| Фрезерный станок с ЧПУ | Прототипирование, универсальная обработка |
| Токарный станок с ЧПУ | Симметричные валы, высокоскоростная токарная обработка |
| Фрезерно-токарный центр | Комбинированная токарная и 5-осевая фрезерная обработка |
| Токарный станок с ЧПУ швейцарского типа | Микродетали, медицинские изделия, прецизионные стержни |
| Сверлильный станок с ЧПУ | Сверление отверстий, подготовка к сборке, аэрокосмическая промышленность |
| Шлифовальный станок с ЧПУ | Финишная обработка, качество поверхности, твердые металлы |
| Лазерный станок с ЧПУ | Тонкие листовые металлы, детальная гравировка |
| Плазменный станок с ЧПУ | Тяжелые стальные листы, быстрая резка |
| Электроэрозионный станок с ЧПУ | Пресс-формы и полости для форм из закаленной стали |
| Гидроабразивный станок с ЧПУ | Термочувствительные и толстые неметаллические материалы |
2. Какие типы станков с ЧПУ подходят для различных материалов
Специализированные станки для сложных материалов
Высокотемпературные сплавы (например, Inconel 718)
Решение: фрезерно-токарные центры + керамические инструменты
Преимущество: снижение осевой силы на 40%, увеличение срока службы инструмента в 3 раза
Улучшение: охлаждение жидким азотом заменяет традиционную охлаждающую жидкость, устраняя термическое упрочнение при температуре выше 1000 °C
Композитные материалы (например, CFRP, GFRP)
Фрезерование с ультразвуковой поддержкой: контроль расслоения, шероховатость поверхности Ra < 1,6 мкм
Лазерные резаки с водяным охлаждением: чистые кромки в GFRP; отсутствие разрыва волокон
Сверхточное оборудование для обработки материалов
Оптическое стекло
Машины для фигурирования ионным пучком: достижение точности волнового фронта λ/20
Магнитореологические полировальные машины: изготовление линз свободной формы, погрешность контура ≤ 0,1 мкм
Материалы и технологии ЧПУ
| Тип материала | Задача | Решение с ЧПУ | Пример использования в промышленности |
|---|---|---|---|
| Ti6Al4V (титан) | Плохая теплопроводность | Криогенное фрезерование + карбид с покрытием | Ортопедические имплантаты |
| Керамика SiC | Хрупкость | Лазерная точка | Приспособления для полупроводниковых пластин |
| FPC (гибкие печатные платы) | Изгиб/деформация | Вакуумное крепление + ультракороткий лазер | Модули антенн 5G |
3. Какие типы станков с ЧПУ подходят для различных масштабов производства?
Небольшой объем (1–100 штук)
Настройка: используйте настольный 5-осевой станок (например, DATRON Neo) и ручной лазерный сканер.
Пример использования: изготовление ортопедических прототипов за 72 часа (6 недель).

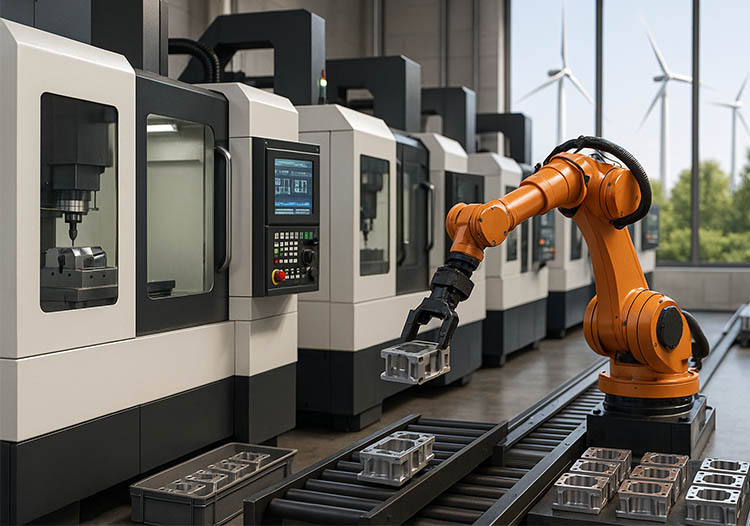

Средний объем (100–10 000 штук)
Настройка: гибкая производственная ячейка (FMC) — это тип завода.
Компоненты: коботы, работающие совместно с токарными станками с ЧПУ и поточной метрологией.
Особенность: переналадка занимает менее трех минут, как на заводе Toyota.
Большие объемы (>10 000 штук)
Система: интеллектуальная линия с замкнутым циклом.
Основная часть: 8 горизонтальных обрабатывающих центров (HMC) и логистика AGV.
Преимущество: производство корпусов аккумуляторных батарей для электромобилей улучшилось, а OEE теперь составляет 92 %.
4. Какие типы станков с ЧПУ отражают тенденции технологий следующего поколения?
1. Гибридное производство
Сочетание аддитивных и субтрактивных технологий.
Пример: изготовлено с помощью 3D-принтера с высокоскоростной отделкой.
Результат: использование материала увеличилось с 15% до 85%.
2. Автономные ЧПУ-системы на базе искусственного интеллекта
Система: датчики, которые обнаруживают вибрации, и искусственный интеллект, который учится на опыте.
Пример: использование автоматической настройки для фрезерования устраняет нежелательный шум при работе с тонкостенными алюминиевыми деталями.
Преимущество: в более чем 99,2 % случаев производительность увеличилась.
3. Устойчивое производство
Рекуперация энергии: если использовать рекуперативное торможение в приводах, можно сократить потребление энергии на 30 %.
Сухая резка: изготовление деталей для аэрокосмической промышленности без использования охлаждающей жидкости.
5. Какие типы станков с ЧПУ сталкиваются с проблемами точности?

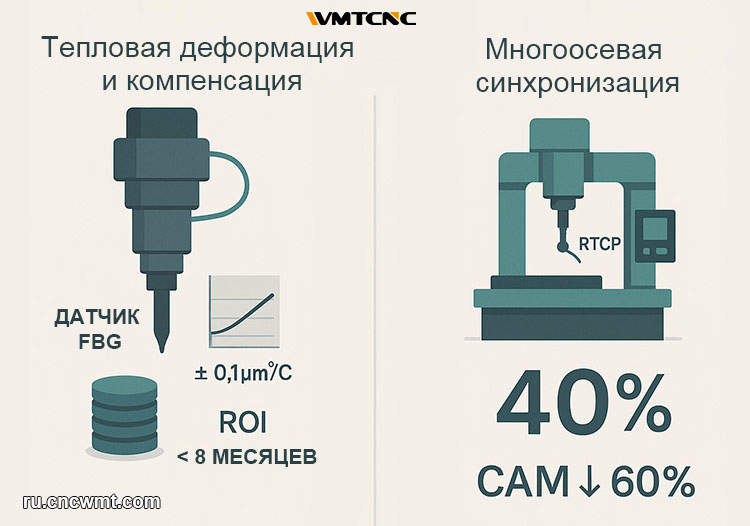

Термическая деформация и компенсация
Решение: в шпиндели устанавливаются волоконно-оптические датчики температуры FBG.
Точность: допускается изменение на 0,5 мкм на каждый 1 °C, но только 0,1 мкм на каждый 1 °C.
Окупаемость инвестиций: система жидкостного охлаждения — это хорошее вложение средств, поскольку позволяет сэкономить деньги.
Многоосевая синхронизация
RTCP (поворотная точка центра инструмента): больше не нужно вручную корректировать наконечники.
Эффект: сокращение времени обработки полости на 60° на 40% и сокращение программирования CAM на 60%.
6. Какие типы станков с ЧПУ адаптированы для конкретных отраслей промышленности?
| Отрасль | Ключевые детали | Настройка ЧПУ | Технические особенности |
|---|---|---|---|
| EV | Цельный литой корпус | Портальный фрезерный станок + лазерный очиститель | Контроль остаточного напряжения < 50 МПа |
| Полупроводники | Рычаги для переноса пластин | Сверхпрецизионный токарный станок + ионная полировка | Совместимость с чистыми помещениями класса 10 |
| Медицина | Коленные суставы | Токарный станок швейцарского типа + микро-ECM | Биосовместимая отделка |
7. Какие типы традиционных станков с ЧПУ по-прежнему имеют значение?
Несмотря на то, что новые парадигмы, такие как гибридное производство и станки с искусственным интеллектом, занимают первые страницы газет, традиционные станки с ЧПУ по-прежнему остаются основой большинства заводов. Ниже приведено соответствие каждой категории современным реалиям производства:
Обрабатывающие центры
Вертикальный обрабатывающий центр (VMC): идеально подходит для плоских деталей и оснований пресс-форм
Горизонтальный обрабатывающий центр (HMC): более высокая производительность по удалению стружки, многосторонняя обработка
Портальный обрабатывающий центр: высокая производительность, возможность обработки крупногабаритных заготовок
Фрезерные станки с ЧПУ
Универсальные фрезерные станки с ЧПУ: гибкая возможность обработки по 3 и более осям
Мостовые фрезерные станки: жесткая конструкция для прецизионной обработки
Токарные станки с ЧПУ
2-осевые токарные станки с ЧПУ: стандартная токарная обработка симметричных деталей
Токарные станки с приводными инструментами: фрезерование и сверление в одной установке
Токарно-фрезерные центры: сочетание токарного станка и 5-осевого фрезерного станка в одном устройстве
Токарные станки швейцарского типа с ЧПУ
Точность при подаче прутка: отлично подходит для небольших деталей, требующих высокой точности
Применение: медицинские штифты, детали часов, микрокрепеж
Сверлильные станки с ЧПУ
Применение: точное сверление отверстий для сборок, крепежных деталей для авиакосмической промышленности
Особенности: контроль глубины, быстрая повторяемость, многошпиндельные сверлильные головки
Шлифовальные станки с ЧПУ
Применение: обработка поверхностей, цилиндрическая или инструментальная шлифовка
Примеры применения: подшипники, валы, закаленные формы
Точность: допуски < 2 мкм, Ra < 0,2 мкм с алмазными кругами

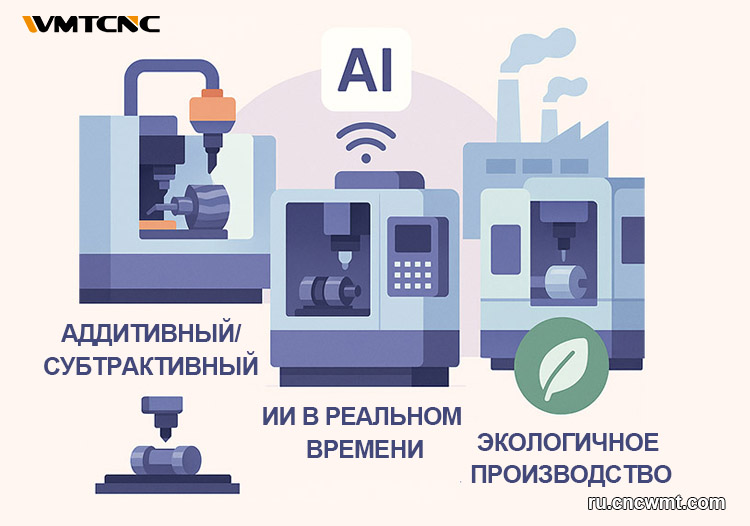

8. Вывод: переосмысление ЧПУ-станка для будущего
Как показывает данное руководство, выбор подходящего ЧПУ-станка зависит не только от того, выполняет ли он токарные или фрезерные операции. Важную роль играют такие факторы, как прочность, вес, точность и даже энергопотребление. Будущее ЧПУ-станков — за повышение их интеллектуальности. Какими же будут ЧПУ-станки следующего поколения?
Объединение возможностей добавления и удаления элементов в одном процессе.
Использование искусственного интеллекта в режиме реального времени для автоматической корректировки, адаптации и обучения на основе каждого задания.
Следование целям экологичного производства, которые заключаются в сокращении отходов и энергопотребления.
В принципе, просто купив более совершенные машины, вы не добьетесь успеха. Успех придет к вам, если вы создадите более интеллектуальные системы.
