Системы шпинделей и конусов BT и SK конус с ЧПУ: подробное руководство
Обработка с ЧПУ в значительной степени зависит от точности, жесткости и надежности системы шпинделя и, как следствие, конуса держателя инструмента. Наиболее широко используемые системы конусов — это BT и SK (DIN 69871), каждая из которых обладает уникальными прочностями для различных потребностей обработки. В этой статье будут рассмотрены их особенности, варианты использования и то, как выбрать правильную комбинацию шпинделя и конус с ЧПУ для ваших операций.
Введение в шпиндели с ЧПУ и конусные системы

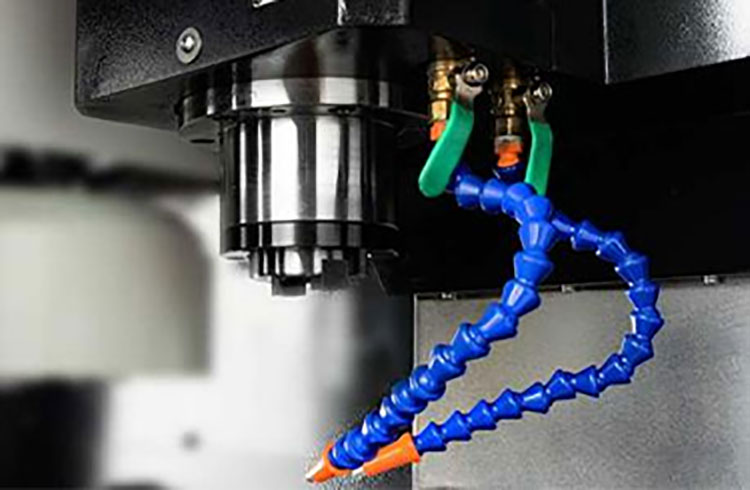

Что такое шпиндели с ЧПУ?
Шпиндель с ЧПУ — это вращающаяся ось станка с ЧПУ, отвечающая за приложение крутящего момента, скорости и точности, необходимых для выполнения резки или формовки. В его состав входят приводная система, вал, корпус, подшипники и тяговый стержень.

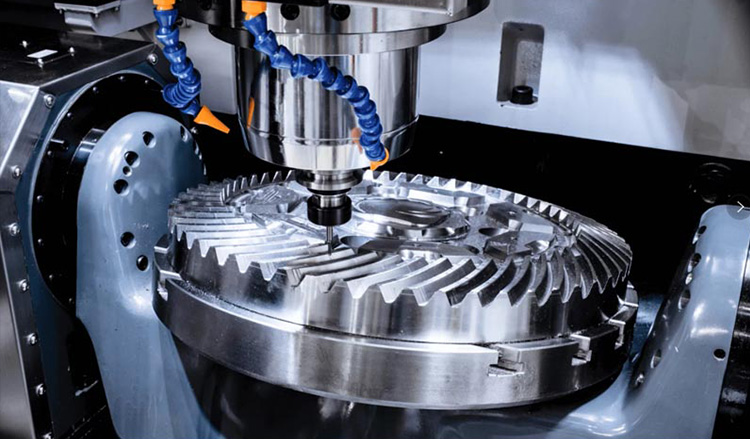

Почему шпиндели и конусы важны для точной обработки
Шпиндели являются важнейшими компонентами в операциях обработки, влияющими на ключевые показатели производительности, такие как точность, устойчивость к вибрации, долговечность инструмента и способность соответствовать жестким допускам. Система конусов соединяет держатель инструмента со шпинделем, поэтому выбор правильного напрямую влияет на эффективность работы.
Объяснение систем конусности BT

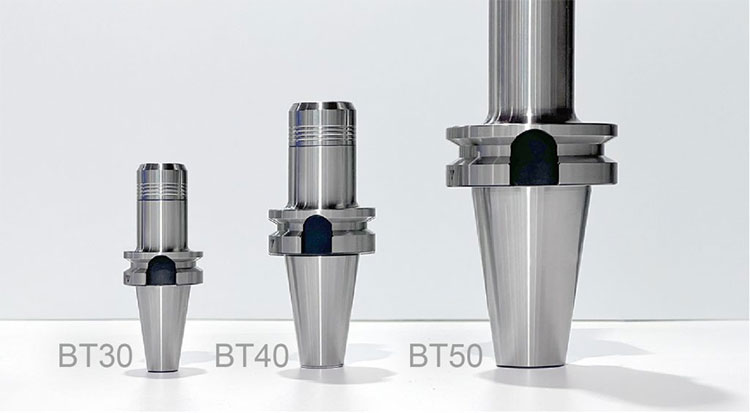

BT30, BT40, BT50 — размеры и варианты использования
- BT30: используется в небольших обрабатывающих центрах для легких задач.
- BT40: широко используемый размер, обеспечивающий баланс между прочностью и универсальностью.
- BT50: подходит для тяжелых условий эксплуатации, требующих высокого крутящего момента и силы.
Преимущества конусов BT в обработке на станках с ЧПУ
Конусы BT симметричны, что обеспечивает повышенную жесткость и баланс, особенно на высоких скоростях. Эта симметрия также снижает вибрацию, улучшает износ инструмента и обеспечивает совместимость с автоматическими сменщиками инструмента.
SK (крутой конус / DIN 69871) Объяснение конусных систем
SK30, SK40, SK50 – Европейский стандарт
Согласно DIN 69871, конусы SK являются типом резьбонарезного инструмента, широко используемого в европейских обрабатывающих центрах. Их крутой угол конусности 1:10 обеспечивает отличную стабильность зажима и концентричность.
Основные характеристики и преимущества конусов SK
Высокая балансировка для высокоскоростной обработки
Использование стандартизированных тяговых шпилек для легкой совместимости
Отличная жесткость и концентричность
Широкий ассортимент совместимых держателей инструмента (цанговые патроны, концевые фрезы, оправки)
Понимание типов шпинделей ЧПУ и их применения

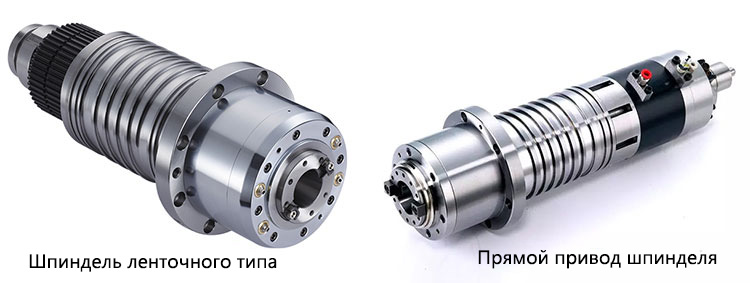

Шпиндели с ременным приводом и моторизованные
- Моторизованные шпиндели: встроенные двигатели; компактные и идеально подходят для высокоскоростной работы.
- Шпиндели с ременным приводом: обеспечивают больший крутящий момент и могут достигать скорости до 15 000 об/мин.
Применение в аэрокосмической промышленности, робототехнике и производстве
- Обработка в аэрокосмической промышленности
- Роботизированные руки для автоматизированной отделки
- Сварка трением с перемешиванием
- Применение в камне и пищевой промышленности
Выбор правильного шпинделя и конуса для вашего производства
Факторы, которые следует учитывать: крутящий момент, скорость, материал, инструмент
- Свойства материала (алюминий против стали)
- Требования к скорости обработки поверхности
- Силы резания и размер инструмента
- Объем производства и совместимость с оборудованиемExpert Consultation and Maintenance Tips
Важно проконсультироваться с производителями шпинделей по вопросам интеграции и балансировки. Кроме того, рекомендуется проводить регулярные проверки и процедуры очистки с целью продления срока службы шпинделя и конуса.
Сравнительная таблица: системы конусности BT и SK
| Характеристика | BT Taper | SK Taper (DIN 69871) | Примечания |
|---|---|---|---|
| Распространенные размеры | BT30, BT40, BT50 | SK30, SK40, SK50 | Соответствуйте размерам шпинделя и держателя инструмента |
| Угол конуса | 7/24 | 1:10 | SK имеет более крутой конус |
| Область использования | Азия, весь мир | Европа, весь мир | Стандартизация влияет на цепочку поставок |
| Держатели инструмента | Держатели инструмента BT | Цанговые патроны, оправки и т. д. | SK имеет более широкие возможности, соответствующие стандарту DIN |
| Механизм удержания | Ручка фиксации | Ручка фиксации | Похожие методы фиксации |
| Возможность балансировки | Сбалансирован для скорости | Высокоточная балансировка | Критичны для >10 тыс. об/мин |
| Типы станков | Обрабатывающие центры | Фрезерные станки, обрабатывающие центры | Оба предлагают широкую универсальность |
Заключение: согласование вашей шпиндельной системы с эксплуатационными целями
При выборе между конусными системами BT и SK важно учитывать ключевые факторы, такие как потребности в обработке, требования к скорости и крутящему моменту, региональная поддержка и совместимость с держателем инструмента. Обе системы обеспечивают исключительную производительность в сочетании с соответствующим шпинделем. Независимо от того, обновляете ли вы, модернизируете или расширяете мощности, согласование шпиндельной технологии с эксплуатационными целями является ключом к производительности.
