Введение и определение
Посещая машиностроительный цех или просматривая каталоги оборудования, вы часто можете встретить основной инструмент для металлообработки, известный как токарный станок. Вас может удивить это название — почему режущий станок называется «токарным»? В этой статье мы рассмотрим происхождение этого названия и объясним, почему оно используется до сих пор, несмотря на появление современных силовых установок.
Проще говоря, токарный станок с двигателем — это универсальный горизонтальный токарный станок, установленный на верстаке или на полу, оснащенный суппортом и поперечным суппортом, а также часто полуавтоматической подачей. Он используется для точения, торцевания, нарезания резьбы, сверления и других операций.
Историческое происхождение названия
Промышленная революция и источники энергии
Первоначально, до появления механической энергии, токарные станки приводились в движение вручную, с помощью педалей (ног) или животной силы. С наступлением промышленной революции на фабриках начали использовать центральные паровые двигатели для привода систем валов, которые передавали механическую энергию через ремни к оборудованию по всему цеху.
Самые первые «токарные станки с двигателем» были просто токарными станками, приводимыми в движение паром и соединенными ремнями и конусами. Эта механизация ознаменовала скачок в эффективности и точности. Она позволила станочникам работать быстрее, обрабатывать более твердые металлы и производить детали с гораздо большей точностью размеров.
«Двигатель» как термин, обозначающий машину, а не мотор
Интересно, что слово «двигатель» изначально не относилось конкретно к паровым двигателям или моторам. Оно происходит от латинского «ingenium», означающего «изобретательность» или «устройство», и связано с ремеслом и изобретательством.
В XIX веке токарный станок получил свое название, потому что он был самодействующим, а не ручным — по-настоящему «машиной» в полном смысле этого слова. Еще раньше декоративные токарные станки для «токарной резьбы» назывались «двигателями» из-за их сложной механики, а не из-за их движущей силы.
Эволюция до современного использования
Переход от парового к электрическому приводу
К началу XX века электродвигатели заменили громоздкие паровые двигатели и ременные передачи, которые использовались ранее. Это изменение позволило уменьшить размер мастерских, повысить безопасность за счет устранения длинных движущихся ремней и обеспечить независимую работу каждого токарного станка. Кроме того, это увеличило потенциал для более высоких скоростей шпинделя и более стабильного крутящего момента.
Тем не менее, многие конструктивные элементы были сохранены, такие как конусный шкив и системы обратной передачи, что позволило сохранить основную конструкцию станка. Эти основные принципы конструкции до сих пор можно увидеть во многих токарных станках, даже в моделях, оснащенных частотно-регулируемыми приводами или ЧПУ.
Неизменная терминология, несмотря на технологические достижения
Несмотря на появление новых токарных станков, таких как револьверные токарные станки, скоростные токарные станки и версии с ЧПУ, термин «токарный станок для двигателей» сохранился. Он обозначает категорию ручных или полуавтоматических токарных станков с кареткой и системами подачи, независимо от их источника питания или уровня автоматизации. Этот термин по-прежнему широко используется в профессиональном обучении, что позволяет станочникам понимать как историю станка, так и принцип его работы.
Основные характеристики и преимущества токарных станков
Универсальность и точность
Токарные станки высоко ценятся за их способность выполнять различные операции, такие как точение, торцевание, сверление, нарезание резьбы и пазов, с высокой точностью. Такие новаторы, как Генри Модсли, внедрили подвижные упоры и ходовые винты, которые обеспечили точность нарезания резьбы и равномерность размеров.
Эта универсальность выходит далеко за рамки базовой токарной обработки. Токарный станок может:
– Создавать конические поверхности путем регулировки составного упора.
– Обрабатывать внутренние отверстия с помощью расточных банок.
– Выполнять накатку для создания текстурированных захватов на инструментах или деталях.
– Резать левую или правую резьбу с различным шагом с помощью сменных шестерен или быстросменных редукторов.

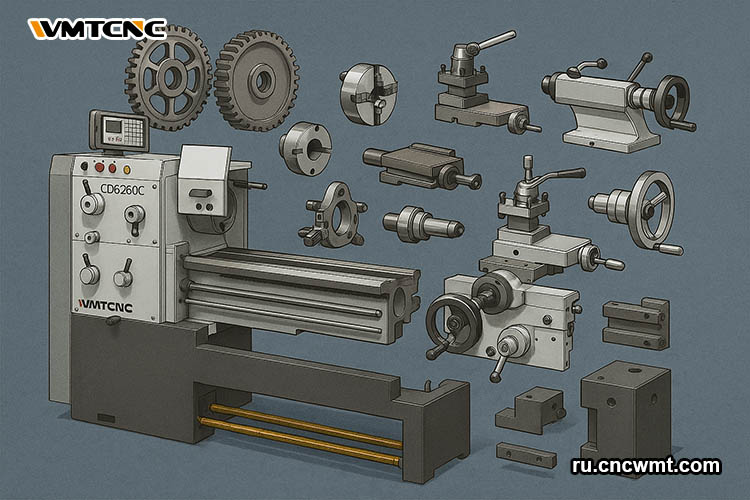

Токарные станки состоят из нескольких ключевых конструктивных элементов, которые напрямую влияют на их точность и долговечность.
– Станина: это жесткая основа, которая удерживает все остальные компоненты в выровненном положении. Обычно изготавливается из чугуна для поглощения вибрации.
– Передняя бабка: в ней размещены главный шпиндель, шестерни и механизмы изменения скорости, обеспечивающие равномерное вращение.
– Задняя бабка: поддерживает длинные заготовки или удерживает режущие инструменты, такие как сверла и развертки.
– Каретка: перемещает режущий инструмент вдоль заготовки и включает в себя поперечный суппорт и комбинированный упор для точного позиционирования.
– Ходовой винт и подающий стержень: привод каретки для нарезания резьбы и общей резки соответственно.
Благодаря такой конфигурации токарные станки могут выполнять работы от изготовления единичных прототипов по индивидуальному заказу до мелкосерийного производства. Они остаются незаменимыми в таких отраслях, как авиастроение, автомобилестроение и судостроение, для изготовления валов, втулок, муфт и деталей для технического обслуживания с жесткими допусками.
Сравнение с другими токарными станками
| Характеристика / Тип токарного станка | Двигатель токарный | Другие типы (например, скоростные, револьверные, с ЧПУ) |
|---|---|---|
| Система подачи | Ручная + полуавтоматическая системы подачи | Скорость: ручная подача; револьверная: высокопроизводительная; ЧПУ: автоматическая |
| Универсальность | Высокая универсальность – многофункциональность | Специализированные: узкое/прикладное применение |
| Точность | Высокая, благодаря винтовому механизму и скользящему упору | ЧПУ: сверхвысокая; скорость: переменная |
| Сложность эксплуатации | Умеренная (ручная или с помощью) | ЧПУ: сложное программирование; другие: более простое |
| Применение | Общее назначение, обучение, прототипирование | Серийное производство, специализированные детали |
WMTCNC — сочетание традиций и инноваций в токарных станках
Понимание истории и значения токарного станка для двигателей позволяет понять одно: это не просто станок, а символ прогресса в области машиностроения. Как профессиональный производитель станков, WMTCNC поддерживает эту традицию, интегрируя современные достижения в конструкцию своих токарных станков для двигателей.
Наш подход ориентирован как на наследие, так и на инновации.
Высокоточные шпиндельные системы обеспечивают стабильность размеров с допуском на биение, подходящим для прецизионных деталей авиакосмической промышленности.
– Жесткая станина и направляющие из высококачественного чугуна, точно обработанного вручную, обеспечивают исключительное гашение вибраций и долговечность.
Гибкие конфигурации позволяют заказчикам выбирать 3-кулачковые самоцентрирующиеся патроны, 4-кулачковые независимые патроны или цанговые системы для работ, требующих высокой концентричности.
Расширенный набор дополнительных принадлежностей, таких как упоры, подвижные упоры, быстрозаменяемые инструментальные держатели и цифровые индикаторы (DRO), позволяет операторам быстро адаптироваться к меняющимся задачам.
– Функции безопасности и удобства, включая электрические системы, соответствующие требованиям CE, блокировки и кнопки аварийной остановки, обеспечивают безопасную работу без ущерба для эффективности.
– Возможность модернизации ЧПУ позволяет мастерским начать работу с ручными токарными станками, а затем перейти к полуавтоматическим или полностью автоматизированным конфигурациям.
Глобальное присутствие и проверенная производительность: токарные станки WMTCNC в настоящее время эксплуатируются в более чем 60 странах и обслуживают клиентов в различных отраслях, от образования и обучения до высокотехнологичного производства. В профессиональных училищах наши токарные станки используются для обучения основам машиностроения. На промышленных предприятиях они служат надежными рабочими инструментами для ремонта и мелкосерийного производства, где гибкость и точность имеют первостепенное значение.
Независимо от области применения — техническое обучение, ремонтные работы или малосерийное прецизионное производство — токарные станки WMTCNC обеспечивают надежность, гибкость и экономичность, завоевав доверие клиентов во всем мире.
Вывод: наследие, стоящее за именем
Термин «токарный станок» восходит к эпохе, когда пар превратил инструменты в автоматизированные машины. Термин «двигатель» отражал механические возможности машины, а не только ее источник питания. Таким образом, название олицетворяет важный исторический переход от ручных инструментов к интеллектуальным машинам с силовым приводом.
Современные токарные станки продолжают эту традицию. Будь то ручные или с ЧПУ, они являются данью уважения изобретательности прошлого и настоящего. WMTCNC сочетает этот исторический дух с современным производственным совершенством, гарантируя, что этот классический рабочий инструмент будет оставаться основой машиностроения на протяжении многих десятилетий.
